有源逻辑探头PLA2216:数字信号测试的得力助手

　　在当今数字化程度极高的电子测试与测量领域，精准把握数字信号的特征和变化对于电路设计、调试以及故障排查等工作起着决定性作用。RIGOL 有源逻辑探头 PLA2216，凭借其卓越的性能和出色的功能，成为工程师们在处理数字信号相关任务时的可靠伙伴。

　　一、核心功能：连接数字信号与示波器的桥梁

　　PLA2216 作为一款高性能有源逻辑探头，主要使命是把待测系统中的数字信号顺畅地连接到 RIGOL MSO5000 系列数字示波器上，进而让示波器具备逻辑分析仪的功能。在实际的电子设备开发与测试场景中，工程师们常常需要同时观测多个数字信号的状态和时序关系。例如，在微控制器电路的调试过程中，需要监测其多个 I/O 口的输出信号，以此判断程序运行是否正常以及硬件连接是否正确。PLA2216 拥有 16 个数字通道(D0 - D15)，这些通道被巧妙地分为两个通道组(D0 - D7 和 D8 - D15)。每个数字通道组都配备了信号接口和地接口，并且在探头输入端的标签上，各个通道都用不同数字清晰标注，这极大地方便了用户区分不同通道，避免连接错误。此外，该探头还标配 16 根探头输入端信号引线和 16 根接地引线，能灵活地连接被测信号和参考地，为复杂电路的测试提供了极大便利。

　　二、使用方法：简单操作，高效测试

　　(一)连接探头与示波器

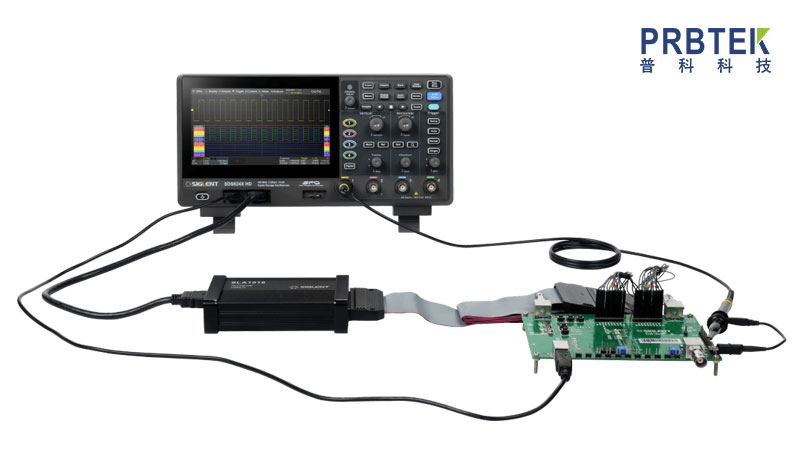

　　将 PLA2216 探头输出端连接至示波器前面板的数字信号输入端，这一步操作相对简单，只要按照正确的接口标识进行连接即可，确保连接稳固，避免接触不良影响信号传输。

　　(二)连接被测信号

　　用户可依据测试需求，把数量不超过 16 个的被测信号连接到 PLA2216 探头输入端。这里要特别注意，输入信号的幅度绝不能超过探头的最大工作电压范围，否则可能损坏探头。PLA2216 提供了两种便捷的连接被测信号方式。第一种方式是通过输入端引线单独连接各个被测信号，通过输入端引线上的通道标示以及探头输入端上的标签，能轻松识别每个信号对应的通道号。不过在使用过程中，如果出现串扰或地弹现象，有可能是多通道共用地线导致的，所以建议尽可能为每通道的信号线配备一根地线并进行双绞，以此减少干扰。第二种方式是在第一种方式基础上，将输入端引线与探头测试夹连接，然后利用测试夹内的金属钩连接被测信号节点，这种方式在一些空间较为紧凑、测试点不易直接连接的场景中非常实用。

　　(三)探头设置

　　按下示波器前面板上的 LA 键，就能进入数字通道设置菜单。在这个菜单里，用户可以查看和设置多个关键参数。阈值电平方面，D7 - D0 与 D15 - D8 分组阈值电平是独立调节的，用户可以根据实际被测信号的特性，精确设置每个通道组的阈值，确保能准确捕获信号。波形大小设置应用于所有通道，其中 “大” 选项仅在屏幕活动通道数不多于 8 时可用，用户可根据观察需求选择合适的波形显示大小。另外，还可以设置通道标签，方便在众多通道中快速识别特定信号对应的通道。若探头是第一次连接到该示波器，或者环境温度变化超过 5℃，建议利用 LA 菜单下的校准功能进行零点校准(操作路径为按 LA→阈值→校准)，校准时要确保 PLA2216 输入端不接信号，这样能保证测量的准确性。

　　(四)功能检查

　　完成上述一系列操作后，被测信号就会显示在示波器屏幕上相应的数字通道上。如果看不到信号，首先要调节示波器，选择合适的触发源、触发电平以及触发方式等常规设置。若经过这些调节后仍然看不到信号，那就需要再次仔细检查电气连接是否正确，参数设置是否合理，或者尝试使用其他探头(如模拟探头)来验证测试点的信号状态，排查问题所在。

　　三、技术参数：高性能的有力支撑

　　(一)高精度测量

　　PLA2216 的阈值精度可达 ±(100 mV + 3% 的阈值设置)，在复杂的数字信号测量中，能够精准地确定信号的逻辑状态，有效避免误判。例如在测量微弱数字信号时，其高精度的阈值设置能准确区分信号的高低电平，为后续的数据分析提供可靠基础。

　　(二)宽范围适应

　　它的阈值范围为 ±15 V ，最大输入电压为 ±40 V(峰值)，最大输入动态范围是 ±10 V + 阈值设置。这意味着该探头可以适应各种不同幅度的数字信号测量需求，无论是低电压的 CMOS 逻辑信号，还是高电压的工业控制数字信号，都能轻松应对。

　　(三)高灵敏度探测

　　最小电压摆动仅需 500 mVpp，最小可检测脉宽为 5 ns，这使得 PLA2216 能够敏锐地捕捉到微小的信号变化和窄脉冲信号。在一些对信号细节要求极高的应用场景，如高速数字通信电路测试中，能清晰呈现信号的细微特征，助力工程师发现潜在问题。

　　(四)良好电气特性

　　输入阻抗约为 101 kΩ，输入电容约 8 pF，这样的电气参数能有效减少探头对被测电路的影响，保证测量结果的真实性和准确性。同时，探头主缆长度约 90 cm，输入端引线长度约 25 cm，在满足一般测试距离需求的同时，也不会因为线缆过长而引入过多干扰。

　　(五)适应多种环境

　　操作环境温度范围为 0℃ - 50℃，湿度范围是 0 - 80% RH;存放环境温度范围为 - 20℃ - 60℃，湿度范围是 0 - 90% RH。这表明 PLA2216 能在较为宽泛的环境条件下正常工作和存放，无论是在实验室的常规环境，还是在一些工业现场等复杂环境中，都能稳定地发挥作用。

　　四、应用领域：广泛覆盖各类电子测试场景

　　(一)电子电路设计与开发

　　在电子电路设计阶段，工程师需要对设计的电路进行反复测试和验证。例如在设计一款新型的数字信号处理板卡时，使用 PLA2216 连接到示波器上，可以同时监测板卡上多个芯片的输入输出信号，观察信号的时序关系是否符合设计预期，快速发现电路设计中的错误和缺陷，从而及时进行优化和改进，缩短产品开发周期。

　　(二)嵌入式系统调试

　　对于嵌入式系统开发者而言，调试过程中准确获取微处理器、传感器以及其他外围设备之间的数字信号交互情况至关重要。PLA2216 能够帮助他们清晰地看到嵌入式系统中各种数字信号的变化，比如在调试一个基于 ARM 内核的嵌入式设备时，通过监测其与外部 Flash 存储器之间的通信信号，判断数据读写操作是否正确，排查可能出现的通信故障。

　　(三)通信设备测试

　　在通信设备领域，无论是无线通信模块还是有线通信设备，数字信号的质量和稳定性直接影响通信效果。利用 PLA2216 对通信设备中的数字信号进行测试，可以监测信号的传输速率、误码率等关键指标。例如在测试 5G 基站的数字基带信号时，通过分析信号的特征，评估基站设备的性能，确保通信网络的稳定运行。

　　(四)工业自动化控制

　　在工业自动化控制系统中，大量的数字信号用于设备之间的通信和控制指令的传输。PLA2216 可以用于检测工业自动化生产线中 PLC(可编程逻辑控制器)与各种执行机构、传感器之间的数字信号连接是否正常，判断控制系统是否按照预定逻辑运行，及时发现并解决生产过程中的故障，保障工业生产的连续性和稳定性。

　　有源逻辑探头 PLA2216 凭借其独特的功能、便捷的使用方法、出色的技术参数以及广泛的应用领域，在数字信号测试领域占据着重要地位，为电子工程师们的工作提供了高效、精准的测试手段，有力推动着电子技术的不断发展和创新。
