低功耗测量必看：探头优化指南，精准捕捉微弱信号

在低功耗电子设备研发、物联网终端测试等场景中，工程师常面临一个痛点：明明电路设计合规，却始终测不准微弱信号，甚至被莫名噪声干扰得无从下手。其实问题很可能出在“连接桥梁”——探头上。作为示波器与被测电路的核心纽带，探头的选择、使用与优化，直接决定了测量数据的可靠性，更是破解低功耗信号测量难题的关键。

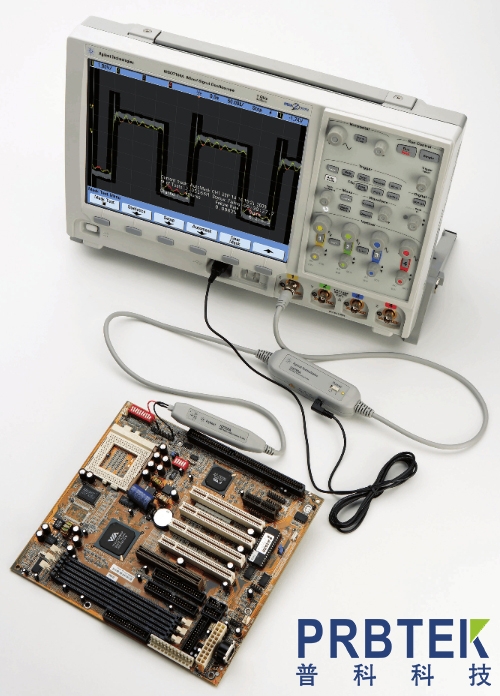

电压探头：抗干扰是核心，细节藏着精准度

低电压信号测量（如毫伏级功耗信号）的最大敌人，是接地环路和负载效应带来的干扰。很多工程师习惯用传统单端探头，却忽略了其接地引线阻抗不匹配的问题：哪怕是几厘米的引线，都可能引入地电位差和环境噪声，让原本微弱的信号被干扰覆盖。

这里更推荐优先选用差分探头——它能有效抑制共模信号，抵消外界电磁干扰，堪称低电压测量的“抗干扰神器”。但使用时需避开两个误区：一是过度衰减，否则会直接恶化小信号的信噪比，导致细节丢失；二是盲目追求高带宽，过高带宽会增加噪声捕获量，过低又会遗漏信号关键特征，建议根据被测信号频率的3-5倍选择带宽即可。

另外两个实用小技巧：① 尽量缩短接地引线长度，最好控制在1厘米内，最小化探头形成的环路面积，减少信号振铃和电磁耦合；② 测量前确认探头与电路的阻抗匹配，避免因负载效应扭曲信号波形。

电流探头：灵敏度与损耗的平衡之道

低功耗场景的电流测量，核心是在提升灵敏度的同时，降低探头对电路本身的影响（即插入损耗）。不同频率、幅值的电流信号，对应的优化思路也不同。

针对低频小电流（如微安级静态功耗），带精密采样电阻的差分测量方案性价比更高，但需平衡采样电阻值：电阻过大易影响电路正常工作，过小则测量灵敏度不足，建议根据电路功耗范围选择毫欧级或欧级电阻。

高频场景（如射频模块工作电流）则优先选罗氏线圈式电流探头，它无接触、插入损耗极低，通过将载流导线多匝缠绕在探头磁芯上，可显著提升测量灵敏度。需注意：匝数越多，带宽会相应降低，需根据实际测试需求取舍，一般建议匝数与带宽成反比适配。

通用技巧：使用AC/DC电流探头时，务必让导线完全环绕探头磁芯，调整探头方向减少环路面积，必要时结合示波器的波形平均、高分辨率模式，进一步过滤噪声、还原真实信号。

易被忽视的校准与维护：筑牢精准测量基础

很多时候，探头的“先天性能”没问题，却因后期校准、维护不到位导致测量误差。这两个细节一定要做好：

1. 每次测量前，给示波器和探头预留10-15分钟预热时间，再进行校准操作，可有效减少温漂带来的误差，尤其在高精度测量场景中，这一步能让数据准确性提升一个档次；

2. 电路设计初期，就预留专门的探头接入点，避免后期测试时临时布线，引入额外干扰。日常存放时，避免探头磁芯碰撞、引线拉扯，定期检查探头接口是否接触良好，延长使用寿命的同时，保证性能稳定。

总结

低功耗测量的精准度，从来不是单一设备性能决定的，探头作为“信号入口”，其优化细节往往能起到“四两拨千斤”的作用。无论是电压探头的抗干扰调整，还是电流探头的灵敏度平衡，再到日常的校准维护，做好这些细节，才能让探头成为低功耗测量中的“精准猎手”，助力工程师在毫瓦级、微瓦级功耗分析中，捕捉到最真实的信号特征，高效排查问题、优化电路设计。
