无电流测量功能的示波器搭配有源电流探头的电流计算方法

我们在用一些入门级的低端示波器时，常常发现它们没有内置电流测量的功能，那么再用这些低端示波器搭配有源电流探头测电流时，就需要利用探头的固定转换比例，将示波器测得的电压值换算成电流值，下面我们就来将一下具体的计算逻辑：

一、关键前提：明确探头的转换比例

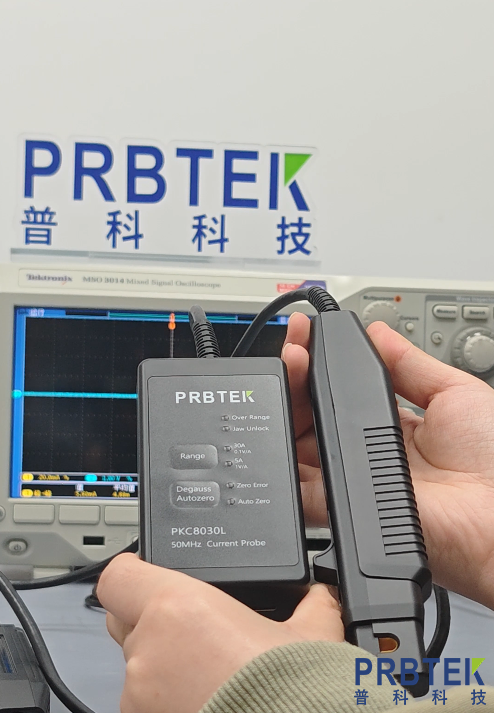

有源电流探头都会标注一个固定的电流 - 电压转换比例，这个比例是计算的核心依据，常见的标注形式有两种：

高量程探头：比如 1V/A，意思是示波器测到 1V 电压，对应被测电路中 1A 电流；

小量程探头：比如 0.1V/mA，意思是示波器测到 0.1V 电压，对应被测电路中 1mA 电流。

这个比例会直接印在探头外壳上，或者写在探头的说明书里，测量前必须确认清楚。

二、核心计算公式

根据转换比例，电流的计算公式可以分为两种情况：

当比例为 K=电压值/电流值（如 1V/A）时I=KU其中：

I= 被测电流值（单位：A、mA 等）

U= 示波器测量的电压值（单位：V、mV 等）

K= 探头转换比例（如 1V/A、0.1V/mA）

简单理解下，就是电流 = 示波器测到的电压 ÷ 探头转换比例

三、实操计算实例

实例 1：常规交流 / 直流电流测量

已知条件：探头转换比例为 1V/A，示波器测得电压有效值为 3.2V。计算过程：I=1V/A3.2V=3.2A结论：被测电路的电流有效值为 3.2A。

实例 2：小电流测量

已知条件：探头转换比例为 0.1V/mA，示波器测得电压峰值为 0.5V。计算过程：I=0.1V/mA0.5V=5mA结论：被测电路的电流峰值为 5mA。

实例 3：脉冲电流瞬时值测量

已知条件：探头转换比例为 0.2V/A，示波器捕捉到脉冲波形的瞬时电压为 0.8V。计算过程：I=0.2V/A0.8V=4A结论：该脉冲电流的瞬时值为 4A。

四、计算注意事项

单位统一是关键计算时要注意电压和电流的单位与探头比例单位匹配。比如探头比例是 1V/A，示波器测的电压单位是 mV，要先换算成 V（1mV=0.001V）再计算。

示波器读数要选对

测电流有效值，就读示波器的电压有效值；

测电流峰值，就读示波器的电压峰值；

测脉冲电流的瞬时值，就读对应时刻的电压瞬时值。

校准后再计算更准确测量前用校准器对探头进行校准，确认转换比例没有偏差，避免因探头漂移导致计算结果出错。

多次测量取平均值为了减少偶然误差，可以多次测量电压值，取平均值后再计算电流，结果会更精准。
