低端示波器没有电流测量功能如何搭配探头来测电流呢？

示波器是电子维修、调试时常用的工具，核心就是看电压信号的变化情况。但很多入门级、低端的示波器，受成本限制，没自带测电流的功能——没有专门的电流档位，也没法直接对接电流信号，只能老老实实测电压。不少人碰到要测电流的情况，就觉得这台示波器没用了，其实不然。只要你的示波器能正常测电压，配一个有源电流探头，就能间接测出电流，性价比很高，日常用完全够。

一、先搞懂：有源电流探头是怎么干活的？

说白了，有源电流探头就是个“转换器”，把示波器看不懂的电流信号，变成它能轻松识别的电压信号。常见的主要有两种工作方式，原理不复杂，咱们用大白话讲清楚。

一种是靠霍尔效应工作的，探头头上有个可开合的环，内部装了感应元件和放大电路。用的时候不用拆电路，把这个环套在要测的导线上就行。导线里有电流流过，就会产生一圈磁场，探头里的元件能感知到磁场强弱，进而输出一个微弱的电压信号，再经过内部放大，变成标准电压传给示波器。这种探头不管是直流、交流，还是脉冲电流都能测，不用动电路，用起来特别方便，也是最常用的一种。

另一种是靠分流原理，内部有个精度很高的小电阻。这种用的时候得麻烦点，要先断开被测电路，把探头串到电路里。电流流过这个小电阻，会产生一点点电压降，探头把这个电压处理后再传给示波器。它的优点是测量精度更高，缺点是要拆电路，适合对精度要求高、而且能暂时断开电路的场景。

不管是哪种探头，最终都会给出一个固定的转换比例，比如1伏对应1安培。示波器测出这个电压，再按比例一算，就能知道具体的电流大小和变化波形了。

二、准备工作：示波器和探头怎么选、怎么配？

1. 示波器这边要满足啥条件？

首先得有至少一路能用的电压通道，这是基础。其次，带宽要跟你测的电流频率匹配，一般示波器带宽是被测电流最高频率的3到5倍就行，不然测出来的信号会变形、不准。另外，要给探头供电——多数探头能通过示波器的接口取电，少数需要单独接电源，提前看清楚探头要求就行。最后，示波器能显示波形、测个峰值、平均值，满足这些基本功能就够日常用了。

2. 有源电流探头怎么选不踩坑？

选探头不用追求贵的，跟着需求走就行。先看测量范围，比如你平时测几毫安到几安培的电流，就选这个量程内的，量程太大或太小都会影响精度。再看带宽，和示波器带宽搭配好，测高频电流就选高带宽的。转换比例优先选固定的，比如1V/A，后续计算起来方便，不用来回调。还要看能不能测直流，要是需要测直流电流，就选交直流通用的，只测交流就选专用交流探头。最后看连接方式，不想拆电路就选带环的非侵入式，要高精度就选串联的侵入式。

3. 辅助配件别落下

非侵入式探头要注意环的尺寸，得能套下被测导线，太粗套不进去、太细会影响感应效果。侵入式探头要准备对应的导线、接线端子，方便串进电路。另外，备一根质量好的BNC连接线，减少信号干扰；有条件的话整个校准器，测量前校准一下，精度更有保障。

三、一步步来：从连接到读数，新手也能会

1. 先接好设备，通上电

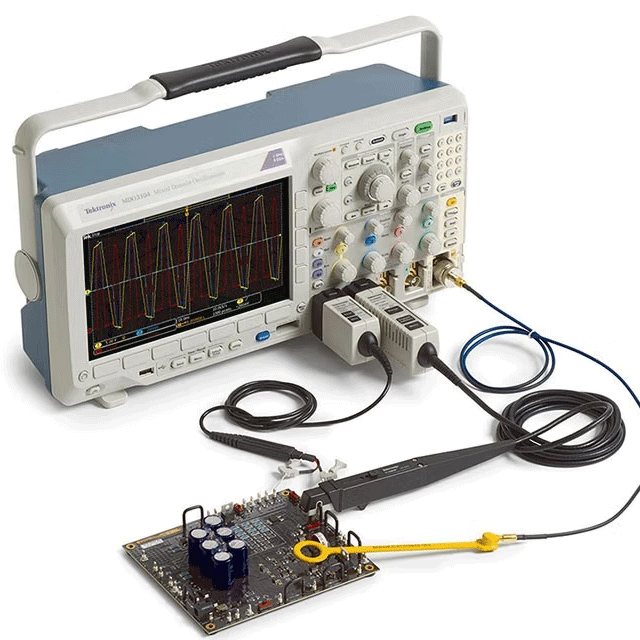

先打开示波器，预热个五六分钟，让设备稳定下来。然后用BNC线把有源电流探头的输出端接到示波器的电压通道上，比如CH1。接着给探头供电，能从示波器取电的就确认接好，需要外接电源的就按规格接好，别接错电压把探头烧了。

再连被测电路：非侵入式的就把探头环打开，套在导线上，尽量让导线在环中间，然后锁紧，别让探头乱动。侵入式的一定要先断开被测电路的电源，把探头串到电路断点处，接牢了再通电，避免短路。

2. 调对参数，校准一下更准

示波器这边，把接探头的通道设为电压模式，调节垂直档位（V/div），让屏幕上的波形能完整显示，别太大超出屏幕，也别太小看不清。水平档位（s/div）根据电流变化快慢调，确保能看到完整的波形周期。耦合方式选对，测直流或含直流的电流就选DC，只测交流就选AC，别选接地档，不然看不到波形。

探头这边，确认好转换比例，比如标注1V/A，就记好这个数。如果探头能校准，就用校准器调一下，让示波器显示的电压和标准电流对应的电压一致，校准完再测更准。

3. 读波形、算电流

启动被测电路，示波器上就会出现和电流对应的电压波形，调节触发模式，让波形稳定下来。用示波器的测量功能，读出电压的峰值、有效值或者平均值，再按探头的转换比例算电流。比如转换比例1V/A，测出电压峰值2.5V，那电流峰值就是2.5A；电压有效值1.7V，电流有效值就是1.7A。要是测脉冲电流，看波形的瞬时电压，就能算出瞬时电流，还能观察电流的变化快慢、脉冲宽度这些细节。

4. 测完收好不损坏设备

测量结束后，先断了被测电路的电源，再拆探头和电路的连接，别带电拆线，容易短路。然后断开探头和示波器、电源的连接，把探头、连接线都整理好，别压坏探头的感应环和连接线。最后关掉示波器和电源，把测量数据记好就行。

四、这些注意事项，别忽略

1. 安全第一，避免出问题

测之前一定要确认被测电路的电压、电流，别超过探头和示波器的额定值，不然会损坏设备。如果测高压电路，必须选带高压隔离功能的探头，自己也要做好绝缘防护，别徒手碰带电部位。侵入式测量时，断电接线、通电前检查一遍，确保没接错。

2. 减少误差，让测量更准

探头要定期校准，测量前必确认校准状态，不然比例不准，算出来的电流也错。测量时远离电机、变频器这些强电磁设备，连接线尽量短，别和其他导线平行放，避免干扰信号。非侵入式探头要套在导线中心，侵入式探头选低阻抗的，减少对原电路的影响。另外，把波形调到屏幕2/3区域，读数更准，多测几次取平均值，能减少误差。

3. 知道适用范围，别用错场景

这种方法适合日常大多数场景，比如测电机启动电流、电源输出电流、元件工作电流这些都没问题。但如果测超高频率、超大电流，或者要求微安级的超高精度，这种组合就不够了，得用专门的测量设备。

总结

低端示波器配有源电流探头测电流，是个性价比很高的办法，核心就是靠探头把电流转成电压，让示波器能发挥作用。只要选对探头、按步骤操作，再注意避开一些坑，就能满足日常维修、调试、实验的需求。对于预算有限、不用频繁测高精度电流的人来说，完全不用花大价钱买高端示波器，这样搭配就够用了。
