纹波电流测量探头选型指南：选对探头，精准测纹波

在电子设备研发、电源调试等场景中，纹波电流的精准测量直接关系到产品性能与稳定性。纹波电流作为电路中叠加在直流电流上的交流分量，具有频率跨度大、幅值波动范围广等特点，若选择的探头不匹配，极易出现测量失真、数据偏差等问题。本文将详细拆解纹波电流测量的探头选型逻辑，推荐适配不同场景的优质探头，帮你快速选对工具、提升测量精度。

一、先明确核心：纹波电流测量对探头的关键要求

选型前需先厘清测量场景的核心参数，这是匹配探头的基础。纹波电流测量对探头的要求主要集中在以下3点：

1. 带宽匹配：探头带宽需覆盖纹波电流的最高频率，建议为信号最高频率的3-5倍，才能完整捕捉高频纹波分量。例如开关电源的纹波频率多为几kHz至100MHz，若测量这类高频纹波，需选择带宽≥100MHz的探头，否则会导致高频成分衰减，测量结果失真。

2. 量程适配：量程需覆盖被测电路的最大预期电流（含峰值、浪涌），并预留20%-30%裕量。若测量微安级（μA）小纹波电流，需选择高灵敏度探头；若测量功率电路的安培级（A）纹波，則需适配大量程探头，避免量程过大导致分辨率不足，或量程过小损坏探头。

3. 抗干扰与兼容性：纹波测量环境常存在电磁干扰（EMI），需选择抗干扰能力强的探头；同时要匹配示波器接口（如BNC接口），有源探头需确认供电方式（示波器/USB/电池），高压场景需选择隔离电压达标、符合CAT II/CAT III安全等级的探头。

二、主流纹波电流测量探头类型：特点与适用场景

目前市面上适用于纹波电流测量的探头主要有4类，各类探头的技术原理、核心优势与适用场景差异较大，需根据实际需求选择：

1. 罗氏线圈：高频纹波测量首选

罗氏线圈（又称罗戈夫斯基线圈）采用无磁芯设计，通过电磁感应原理测量交流电流，是高频纹波电流测量的理想选择。其核心优势是带宽极高（常见100kHz-100MHz，部分型号可达GHz级），响应速度快，抗电流变化率（di/dt）冲击能力强，且插入损耗低，不会影响被测电路的工作状态。

适用场景：开关电源高频纹波、高速通信电路脉冲纹波、电机驱动高频共模纹波等交流/高频脉冲纹波测量。尤其适合PCB密集走线场景，部分超微型罗氏线圈（交叉截面仅1.6mm）可轻松夹持在T0220半导体设备管脚之间测量。

推荐型号：英国PEM CWTHF系列（带宽高，柔性套环适配复杂走线）、普科PK-CWT系列（100MHz带宽，0.1A-1000A量程可选，适配多场景）。

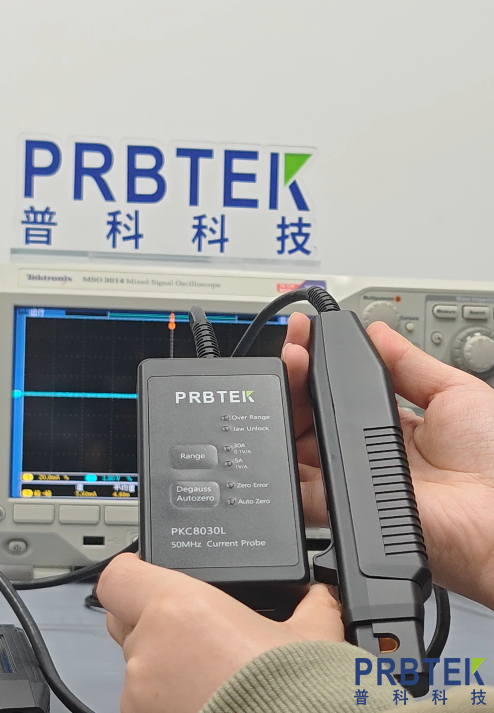

2. 霍尔电流探头：交直流混合纹波首选

霍尔电流探头属于有源探头，基于霍尔效应工作，可精准测量直流电流及交直流混合电流，灵敏度高，能捕捉微安级小纹波电流。其带宽覆盖范围广，从低频到高频（部分高频型号可达120MHz）均有适配产品，且为非侵入式测量，操作便捷。

适用场景：传感器信号回路微安级纹波、待机供电支路交直流混合纹波、低频电源纹波等场景。若测量场景同时存在直流分量和交流纹波，霍尔电流探头是最优选择。

推荐型号：普科PKC7030H（120MHz带宽，分辨率1mA，适合小纹波测量）、泰克TCP305A（交直流兼容，量程5A，适配中低功率电路纹波）、普科PKC7150（大钳口设计，适合功率母线纹波测量）。

3. 同轴分流器：超高精度测量优选

同轴分流器通过在被测电路中串联精密电阻，测量电阻两端电压并结合欧姆定律计算电流，属于侵入式测量。其核心优势是测量精度极高，带宽极宽（DC-GHz级），插入损耗低，适合对测量精度要求苛刻的场景。

适用场景：高精度电源纹波校准、高频脉冲纹波精密测量、科研级纹波分析等场景。需注意，由于是侵入式测量，需在PCB布局阶段预留测量点，避免影响电路正常工作。

使用提示：串联的精密电阻需选择低ESL/ESR的无感电阻（通常0.1Ω-1Ω），测量电压时需搭配差分探头消除共模干扰，确保测量精度。

4. 电流钳：低频纹波简易测量

电流钳是一种低成本的非侵入式电流探头，带宽较低（多为DC~10MHz），插入损耗中等，操作简单，无需断开电路即可测量。其测量精度相对较低，抗干扰能力一般，适合低频纹波的初步筛查。

适用场景：工频电路（＜1kHz）纹波、低频电源初步调试、现场快速排查等对精度要求不高的低频纹波测量场景。不适合高频纹波测量，否则会出现严重的信号衰减。

三、纹波电流探头选型技巧：避坑指南

在实际选型过程中，除了匹配核心参数和场景，还需注意以下几点，避免踩坑：

1. 不混用技术路线：罗氏线圈仅能测量交流纹波，不可用于直流纹波测量；普通霍尔探头带宽有限，不可用于超带宽高频纹波测量，否则会导致测量失效。

2. 优先适配空间尺寸：PCB密集走线场景需选择钳口直径≤5mm的小尺寸探头（如超微型罗氏线圈、小型霍尔探头），避免与周边元器件干涉；功率粗走线或母排可选择钳口≥20mm的型号。

3. 拒绝“量程越大越好”：小电流纹波使用大量程探头会丢失分辨率，导致测量精度下降；应根据实际纹波幅值选择精准量程，确保细微纹波信号不被遗漏。

4. 关注探头附加参数：高频测量需注意探头的输入电容，优先选择≤5pF的低电容探头，避免形成低通滤波器衰减高频纹波；强干扰环境需选择共模抑制比（CMRR）＞60dB的差分探头，提升抗干扰能力。

四、测量实操注意事项：提升精度的关键

选对探头后，正确的使用方法同样重要，以下实操要点可有效提升纹波电流测量精度：

1. 最小化接地环路：探头接地线应尽量短，接地环面积控制在1cm²以内，避免高频信号穿过环路引入干扰，最好将接地夹直接连接到待测点附近的地平面。

2. 优化示波器设置：选择AC耦合模式，采样率≥10倍纹波频率，测量项选择真有效值（True RMS），时间窗≥10个周期，确保完整捕捉纹波波形；测量小信号时优先使用1:1探头，避免10:1探头导致信号衰减被底噪掩盖。

3. 控制测量环境：尽量在屏蔽环境（如屏蔽箱）中测量，减少电磁干扰；温度稳定在25±5℃，避免温度变化影响探头性能和电路参数（如电容ESR）；测量前确保电容充分放电，高压电容需使用安全夹具。

4. 定期校准维护：电流探头建议每6个月校准一次，确保测量精度；感应电阻需功率降额50%使用，避免过热影响精度；有源探头需提前预热，确保性能稳定。

五、总结：快速选型决策表

为方便快速匹配探头，整理以下选型决策表，可根据核心需求直接对应：

总之，纹波电流探头选型的核心是“匹配场景参数”——高频选罗氏线圈，交直流混合选霍尔探头，高精度选同轴分流器，低频简易测量选电流钳。同时结合量程、空间尺寸、抗干扰能力等因素综合判断，并配合正确的测量方法，才能确保测量结果的准确性与可靠性。如果需要针对具体电路（如开关电源、电机驱动）的纹波测量推荐精准探头型号，可以进一步补充场景细节。
