普科PKC6100A交直流电流探头在磁感应线圈激励电流测试中的应用

1. 被测对象

工业直流电磁铁磁感应线圈（磁场发生装置）

驱动方式：DC-DC 恒流源 + 低频 PWM 调制励磁

稳态工作电流：0～6A 连续可调

上电冲击峰值电流：约 9～11A

PWM 开关频率：20kHz

测试目标：观测励磁直流偏置电流、开关纹波、上电冲击电流；识别线圈磁饱和对应的电流畸变；验证励磁回路动态响应。

2. 原有测试痛点

研发工程师初期选型失误，先后尝试两种测试方案，均无法满足测试要求：

罗氏线圈柔性探头

无法测量直流分量，稳态励磁直流信号丢失，只能观测交流纹波，无法判断线圈静态工作点，波形持续下垂，不能用于磁饱和判定。

普通交流钳形互感器

同样缺失直流测量能力，线圈大电流冲击下极易磁芯饱和，波形严重失真。

核心需求总结：必须选用DC 耦合交直流探头；带宽覆盖 20kHz PWM 及其谐波；量程兼顾稳态 6A 与上电 11A 冲击；开合式钳头无需断线，适合样机快速调试。

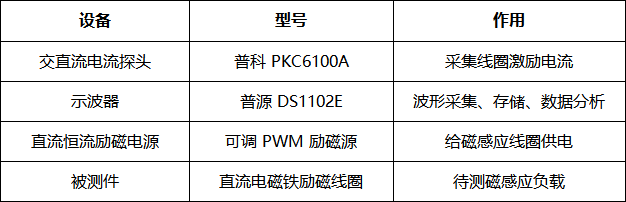

3. 整套测试仪器配置

二、PKC6100A 核心参数与选型匹配依据

PKC6100A（开环霍尔交直流电流探头）关键规格：

带宽：DC ~ 800kHz

双量程档位：10Apk / 100Apk

10A 档：灵敏度 100mV/A，直流精度典型 ±3%±50mA

100A 档：灵敏度 10mV/A

钳口最大导线直径 13mm，开合式无损测量

USB 5V 供电，自带调零消磁、过流声光报警

安全等级：CAT II 600V / CAT III 300V

为什么选择 PKC6100A，而非更高带宽型号？

1.线圈 PWM 频率仅 20kHz，信号最高谐波远低于 800kHz 带宽上限，带宽完全够用；

2.相比更高带宽探头，低频噪声更低，直流励磁小电流纹波观测信噪比更佳；

3.10A 档位完美覆盖稳态 6A+11A 冲击峰值，预留充足余量；

4.国产高性价比，可直接替代进口 A622 同类探头，兼容实验室现有示波器。

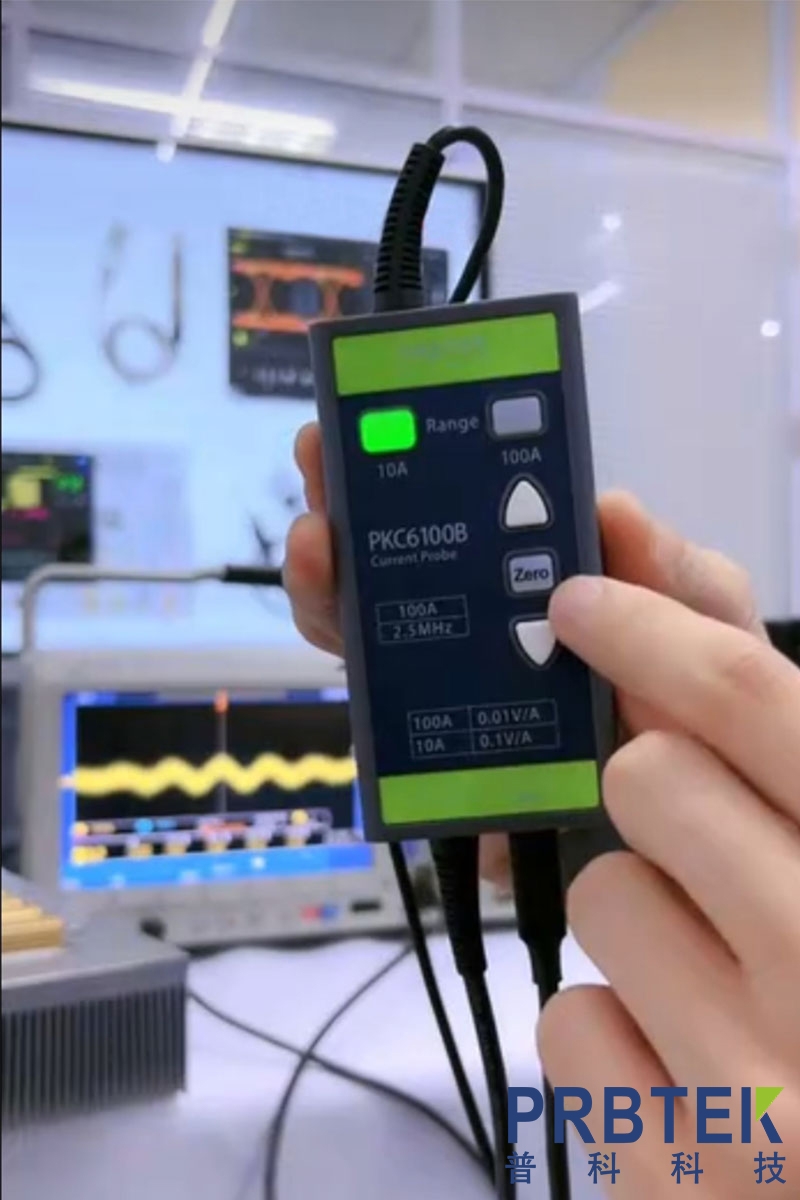

补充区分：若线圈开关频率＞100kHz、快速脉冲励磁，可升级带宽更高的 PKC6100B（DC~2.5MHz）。

三、现场标准化测试操作步骤

步骤 1：硬件接线

1.PKC6100A 的 BNC 线缆接入示波器通道；USB 数据线连接 USB 供电；

2.示波器通道设置：输入阻抗 1MΩ，通道探头倍率设置对应电流档位；

使用 10A 量程 → 示波器设置 100mV/A；

3.打开探头电源，空载状态执行自动调零 / 消磁（关键！消除霍尔磁芯剩磁，保证直流测量准确）。

步骤 2：夹持导线规范

励磁线圈单根导线穿过钳口中心；

⚠️ 禁止正负极两根导线同时穿过钳口（电流相互抵消，读数接近 0）。

步骤 3：量程选择

本案例稳态电流 6A，冲击峰值≤11A，优先选用10A 量程，测量精度更高；

注意：峰值持续接近 10A，短时测试可行；若长期持续电流＞8A，建议谨慎使用，避免磁芯磁化，增加调零频次。

步骤 4：上电采集波形

励磁电源缓慢升压，示波器开启单次触发模式，捕捉上电冲击电流；持续记录稳态 PWM 励磁电流波形。

四、实测现象与工程分析

1. 上电冲击电流观测

PKC6100A 完整捕获线圈通电瞬间约 10.4A 冲击尖峰，随后电流回落至稳态 6A；如果使用罗氏线圈，冲击后的直流稳态基线丢失，无法评估线圈启动浪涌对驱动管的冲击。

2. PWM 励磁电流纹波识别

清晰观测 20kHz 开关带来的电流锯齿纹波，工程师以此优化励磁电源 RC 吸收回路，降低电流波动，减小电磁铁磁场抖动。

3. 线圈磁饱和验证测试

逐步提高励磁电流，当电流上升至阈值后，电流波形出现非线性畸变；依靠 PKC6100A 稳定的直流测量能力，精准标定线圈饱和电流点，作为电磁铁额定工作上限。

4. 对比试验（对照组：罗氏线圈）

同一工况下罗氏线圈波形基线持续漂移、低频下垂，完全无法读取直流工作点，极易误判线圈工作状态，再次验证：带有直流偏置的磁感应线圈，严禁仅使用罗氏线圈测试。

五、实测遇到的问题与解决方案

1.直流零点漂移，稳态电流读数不准

✅ 解决：每次大电流测试后，打开钳口空载执行消磁调零；测试全程避免探头靠近强永磁体。

2.波形叠加轻微高频噪声

✅ 解决：探头控制线远离励磁电源功率母线；钳头尽量贴近线圈引线，缩短被测导线长度。

3.不确定什么时候切换至 100A 档位

✅ 准则：预估峰值持续超过 10A，切换 100A 档位；代价是小电流测量分辨率下降，非必要不切换。

六、PKC6100A 适用边界（选型避坑）

✅ 适合 PKC6100A 测试的磁感应线圈场景：

工频、直流恒流励磁线圈；

PWM≤50kHz 电磁阀、电磁铁、低频磁场发生器；

含有直流偏置的交直流混合励磁回路。

❌ 不推荐场景：

微秒级超高速脉冲磁场（信号带宽接近 / 超过 800kHz）；

此时建议升级 PKC6100B（DC~2.5MHz）或者更高带宽系列。

七、案例总结

针对带直流偏置的磁感应励磁线圈，测量首要前提是具备直流测量能力，这直接淘汰纯交流罗氏线圈、普通交流互感器。本项目选用普科 PKC6100A 交直流电流探头，依靠 DC~800kHz 带宽、10A/100A 双量程、开合式无损测量优势，完美完成电磁铁励磁冲击电流、稳态直流电流、PWM 纹波与磁饱和特性测试。对于大量低频励磁线圈、工业电磁阀、恒流磁场装置研发调试，PKC6100A 是兼顾成本与性能的优选方案；如果后续开发高频脉冲励磁线圈，可升级同系列更高带宽 PKC6100B 探头。
