示波器探头补偿功能用不了？手把手教你排查与解决

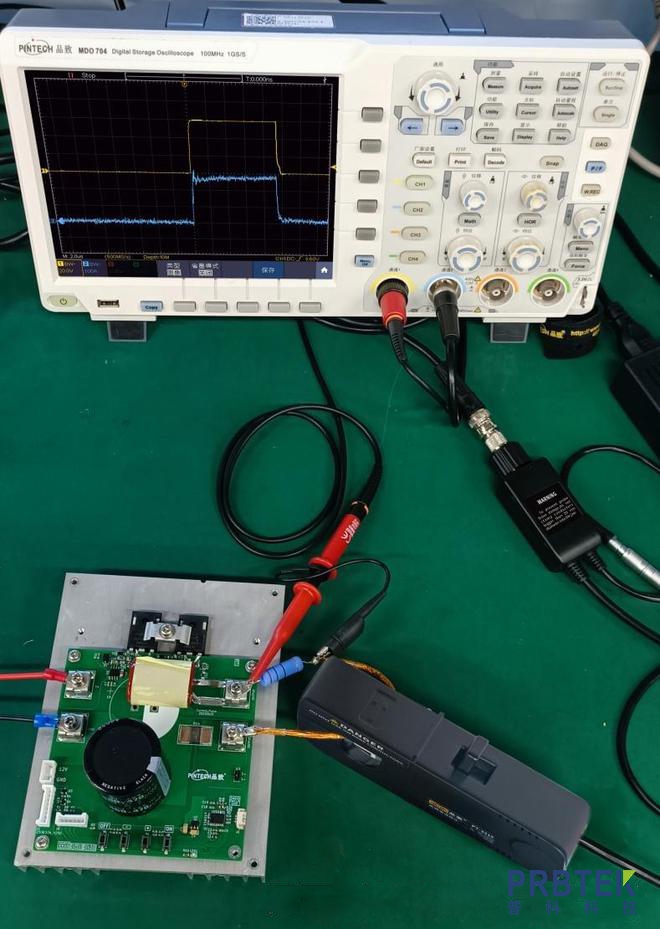

在电子测量场景中，示波器探头的补偿校准是确保测量精度的基础操作——通过调节补偿电容匹配探头与示波器的输入电容，才能让方波信号还原真实形态，避免因波形失真导致的电路分析误判。但不少工程师和电子爱好者会遇到“补偿功能用不了”的问题：调节补偿旋钮时波形毫无变化，或始终无法调出标准方波。本文将从操作规范、硬件状态、环境影响等维度，梳理完整的排查流程与解决方法，帮你快速恢复探头补偿功能。

先明确：这些“用不了”的表现，你遇到了哪一种？

在排查前，先精准定位问题现象，能大幅提升解决效率。常见的补偿功能失效表现主要有3类：

调节无反应：旋转探头补偿旋钮时，示波器显示的方波波形（过冲、欠冲、圆角）完全不变，仿佛旋钮“卡死”；

无法校准标准波形：无论怎么调节，方波始终存在明显失真（如持续过冲、严重圆角），达不到“平顶直角”的标准状态；

无补偿信号：连接校准信号后，示波器无波形显示，或显示的信号杂乱无章，根本无法进行补偿调节。

第一步：优先排查操作规范，80%的问题出在这里

很多时候“补偿用不了”并非硬件故障，而是操作流程不规范导致的。按以下要点逐一核对，快速排除操作问题：

1. 基础设置是否匹配？

探头补偿仅对10X档位有效（1X档位无需补偿），首先确认探头上的衰减档位开关已拨至10X，同时在示波器通道设置中，将“探头衰减比”同步设为10X。若两者设置不一致，不仅无法正常补偿，还可能导致信号幅值异常。

另外，示波器输入阻抗需设为1MΩ（默认常用档位），若误设为50Ω，会与探头内部电阻形成分压，导致波形失真，看似补偿失效。可在通道菜单中检查并调整输入阻抗设置。

2. 连接是否牢固可靠？

将探头BNC接口牢固插入示波器通道，确保无松动；探针需紧密连接示波器面板的“CAL”校准信号输出端（通常为1kHz、1V峰峰值方波）；接地夹必须可靠接地——优先接示波器自身的接地端，若接外部电路，需确保接地点干净无氧化。

特别注意：接地引线过长会引入电感干扰，导致方波出现振铃，误判为补偿失效。建议使用最短的接地引线，或更换弹簧式接地夹缩短接地距离。

3. 示波器状态是否正常？

示波器开机后需预热10-15分钟，待内部电路稳定后再进行补偿操作。若未预热，校准信号可能不稳定，影响补偿效果。同时，按下示波器“AUTO”自动设置键，将时基调整至250μs左右，确保方波能完整显示3-5个周期，便于观察调节效果。

第二步：硬件故障排查，从易到难逐步验证

若确认操作规范，但补偿功能仍无效，则需排查探头和示波器的硬件状态，按“替换测试-部件检查-故障定位”的思路推进：

1. 探头本身是否损坏？

这是最常见的硬件故障原因。可通过“交叉替换”验证：将疑似故障的探头接入另一台正常示波器，或用一根已知完好的同型号探头接入当前示波器，若替换后能正常补偿，则说明原探头损坏。

探头损坏的常见类型包括：内部补偿电容老化、卡死或失效（调节旋钮无反应）、同轴电缆断裂、探针与内部电路接触不良等。若调节旋钮感觉“空转”或“卡死”，大概率是补偿电容已损坏，需维修或更换探头。

此外，可用万用表测量探头尖端与BNC端的电阻，10X探头正常电阻应为9MΩ±5%，若偏差过大，说明内部分压电阻故障，也会导致补偿失效。

2. 示波器校准信号是否异常？

若替换探头后仍无法补偿，需验证示波器内置校准信号是否正常。用另一台正常的示波器，连接当前示波器的CAL输出端，若显示的方波仍失真或无信号，则说明问题出在示波器本身的校准信号源，需进行示波器自校准或送修。

可尝试使用示波器的“Self Test”自检功能，检测通道与内部信号路径是否正常；也可恢复示波器出厂设置，排除软件配置错误导致的信号异常。

3. 接口与部件是否污染/老化？

检查示波器通道接口和探头BNC接头是否存在氧化、灰尘或异物，可用无尘棉签蘸少量无水乙醇轻轻擦拭，晾干后重新连接。若探头补偿调节孔内有杂物，可能导致旋钮卡滞，需小心清理（避免损伤内部电容）。

对于老旧探头，需注意补偿电容是否存在“电容液泄漏”（调节孔周围有油状渗出物），这种情况会导致电容失效，需立即更换探头，避免泄漏液体损坏其他部件。

第三步：特殊情况处理，高频与环境因素影响

除了操作和硬件问题，高频信号影响和环境干扰也可能导致补偿“看似失效”，需针对性处理：

带宽不匹配：若测量的信号频率过高，而探头或示波器带宽不足，高频成分会被衰减，方波自然变圆，无法通过补偿调出标准波形。建议选择带宽≥3倍被测信号频率的探头，例如测量10ns上升时间的信号，系统带宽需至少35MHz以上。

环境干扰：在强电磁干扰环境（如靠近电机、变频器）中，校准信号可能受干扰失真。可将示波器和探头移至无干扰区域，或用屏蔽罩遮挡探头电缆，减少干扰影响。

寄生电容影响：高频测量场景中，探头尖端、接地回路的寄生电容会干扰补偿效果。可更换微型探针头和短接地弹簧，最小化寄生电容影响。

最后：预防建议与专业支持

为避免探头补偿功能频繁失效，日常使用需注意：① 更换示波器或探头时，必须重新进行补偿校准；② 避免用力旋转补偿旋钮，防止内部电容损坏；③ 探头存放时避免挤压电缆，防止内部线路断裂；④ 定期用标准示波器验证校准信号，确保设备状态正常。

若经过上述所有排查，补偿功能仍无法恢复，大概率是示波器核心部件（如前置放大器、ADC模块）或探头内部核心电路故障，建议停止自行拆解（避免二次损伤），联系设备官方或授权维修中心（如安泰维修）进行专业检测和维修。

总结

示波器探头补偿功能用不了，优先排查“操作规范”和“连接可靠性”，再通过替换测试定位硬件故障，最后考虑高频与环境干扰因素。按“先软件后硬件、先易后难”的排查逻辑，多数问题都能快速解决。记住，规范的补偿操作不仅能避免测量误差，也是保护示波器和探头的关键环节。
