电流传感器偏置电流：特性、影响与工程优化

一、偏置电流的核心定义与物理本质

偏置电流（Ibias）是电流传感器中决定器件工作点的关键直流电流分量，其核心作用是将传感器内部有源元件（如晶体管、运算放大器）的工作状态偏离零电平，确保信号转换的线性度、增益稳定性和动态响应能力。在理想状态下，偏置电流应趋近于零，但受半导体工艺差异、器件结构限制等因素影响，实际传感器的偏置电流均为非零值，且直接关联测量精度 —— 尤其在低电流检测场景中，偏置电流可能成为主导误差源。

从物理本质来看，偏置电流的产生源于两方面：一是半导体器件的固有漏电流，二是维持内部放大电路正常工作的静态电流。对于电流传感器而言，偏置电流主要表现为输入偏置电流（Ib），即输出处于指定电平时流入两个输入端子的电流平均值，其特性直接影响分流电阻的信号采集精度。

二、偏置电流的定量计算与参数选型

1. 核心计算公式

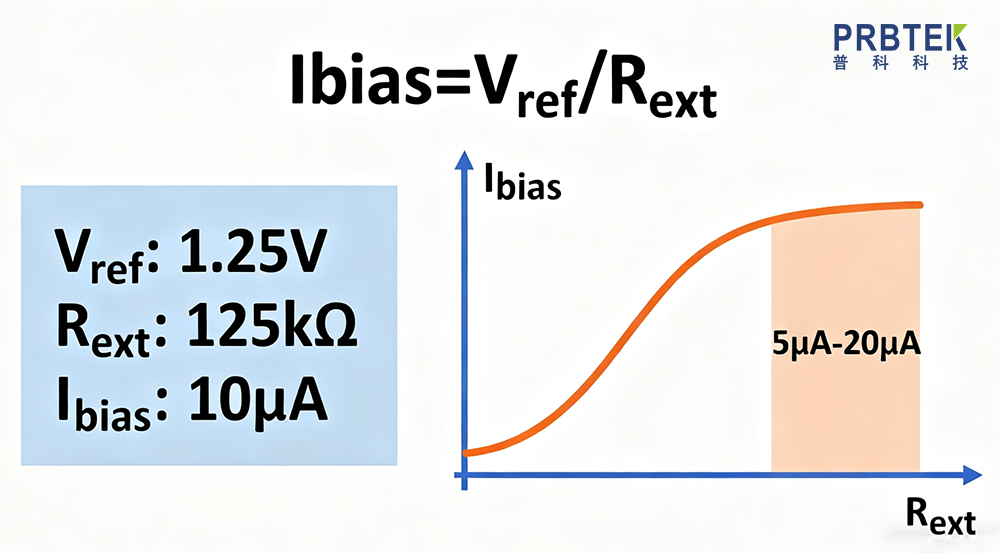

电流传感器的偏置电流通常通过外部电阻与内部参考电压协同设定，其经典计算公式为：，其中：

Vref 为传感器内部固定参考电压（常见值为 1.2V、1.25V、2.5V 等，需查阅具体型号数据手册）；

Rext 为外接限流电阻，用于调节偏置电流大小。

反向推导可得到外接电阻的计算式：

2，工程选型三步法

以某电源管理 IC 为例，详细说明偏置电流相关的电阻选型流程：

第一步：明确器件参数：查阅数据手册确定关键指标，如Vref=1.25V，推荐Ibias范围为 5μA~20μA，目标偏置电流设定为 10μA（平衡功耗与噪声）；

第二步：理论值计算：代入公式得Rext=1.25V/10μA=125kΩ；

第三步：标准值匹配：选择 E24 系列标准电阻 120kΩ（偏差 - 4%）或 130kΩ（偏差 + 4%），实际偏置电流分别为 10.42μA 和 9.62μA，均在推荐范围内。

3. 关键约束条件

选型时需额外考虑三项核心因素：

电阻精度：高精度测量场景选用 ±0.1%~±0.5% 公差电阻，普通场景可选用 ±1%~±5%；

温度系数：宽温环境（-40℃~85℃）优先选择低温漂电阻（±25ppm/℃），避免偏置电流漂移超标；

功耗限制：电阻功耗需满足，例如 10μA 与 120kΩ 组合的功耗仅 12μW，远低于 0402 封装的 0.0625W 额定功率。

三、偏置电流对测量精度的影响机制

1. 误差产生的核心场景

偏置电流的误差影响在低电流测量中尤为显著，主要体现在两个维度：

直接叠加误差：当测量电流与偏置电流处于同一量级时，会导致测量值严重偏离真实值。例如用Ibias=90μA的 INA240 传感器测量 250μA 电流，仅偏置电流就会引入 36% 的误差；

差分失调放大：两个输入端子的偏置电流不匹配（即输入失调电流Ios），会在分流电阻两端产生额外差分电压，进一步放大测量误差。

2. 不同传感器类型的偏置特性

四、偏置电流的优化控制与补偿技术

1. 硬件优化方案

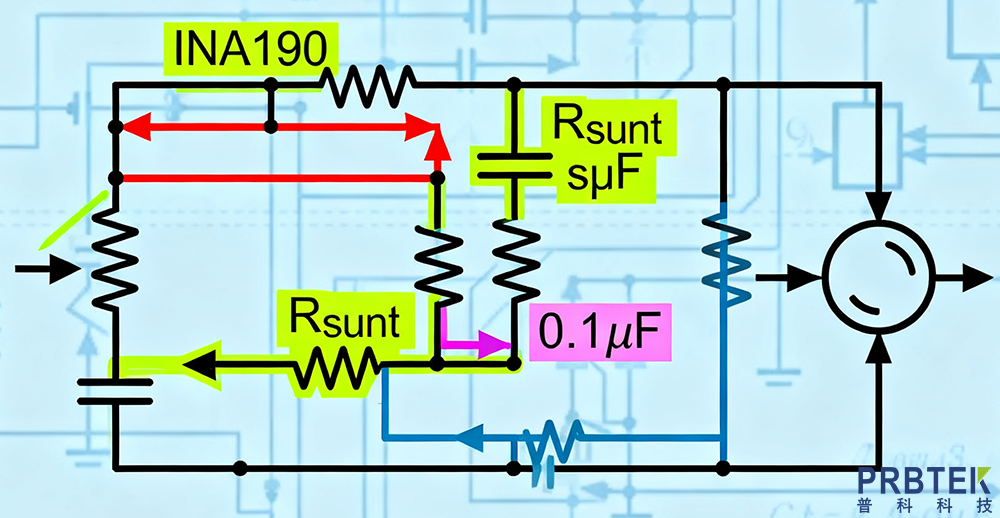

元件选型：优先选用低偏置电流传感器（如 INA190），其 1pA 级偏置电流可大幅降低低电流测量误差；

电路设计：采用差分输入配置抵消偏置电流影响，敏感电路中选用金属膜电阻替代碳膜电阻，减少噪声干扰，并并联 0.1μF 去耦电容；

PCB 布局：避免分流电阻串联寄生电阻，减少偏置电流产生的额外误差电压，同时优化电源滤波降低共模电压波动对偏置电流的影响。

2. 软件与校准补偿

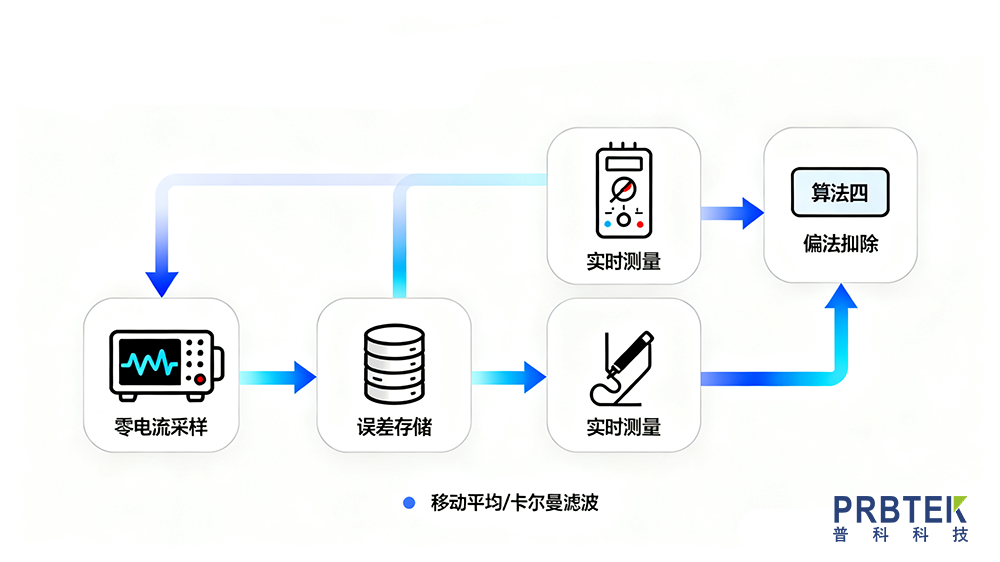

单点校准：在已知零电流条件下测量传感器输出，将偏置电流对应的误差值存储于系统，实际测量时实时扣除；

动态调整：需灵活适配不同测量场景时，采用数字电位器（如 AD5293）替代固定电阻，通过 10 位以上分辨率的可编程电阻动态调节偏置电流；

信号滤波：采用移动平均滤波或卡尔曼滤波算法，抑制偏置电流波动带来的随机误差，提升测量稳定性。

五、结语：偏置电流的工程设计

偏置电流作为电流传感器的核心参数，其控制水平直接决定了测量系统的精度上限。工程设计中需把握 “平衡” 原则：既要通过合理的电阻选型和电路设计确保偏置电流处于最优工作范围，又要针对具体应用场景（如低电流测量、宽温环境）采取针对性补偿措施。随着传感器技术的发展，磁通门、磁阻等新型技术已实现超低偏置电流与高稳定性的兼顾，但器件选型、电路优化与校准补偿的协同设计，仍是攻克高精度电流测量难题的关键。
