磁通门与霍尔电流传感器：原理、特性及应用的深度辨析

在现代电流测量技术领域，磁通门电流传感器和霍尔电流传感器是两种广泛应用的关键设备。它们凭借各自独特的工作原理和性能优势，在电力系统、工业控制、新能源等众多领域发挥着重要作用。然而，由于两者都基于电磁感应相关原理实现电流测量，常常被混淆。本文将从工作原理、性能特点、应用场景等多个维度，深入剖析二者的核心区别。

工作原理：截然不同的测量机制

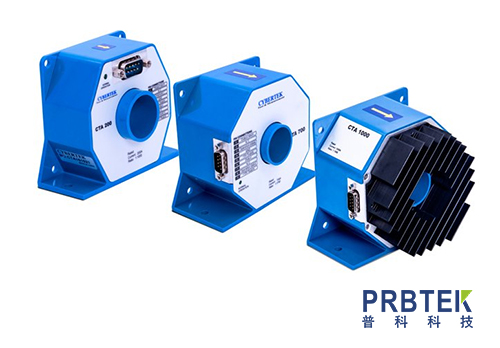

磁通门电流传感器的工作原理

磁通门电流传感器的工作基础是磁芯的磁滞特性和电磁感应定律。其核心部件是由高磁导率的软磁材料（如坡莫合金）制成的磁芯，通常磁芯被设计成两个对称的半环，每个半环上绕有激励线圈，并且在两个半环的外侧共同绕有检测线圈。

工作时，激励线圈通入交变的激励电流，使得磁芯在正负饱和状态之间周期性地交替变化。当没有被测电流通过时，两个半环磁芯的磁化状态完全对称，检测线圈中产生的感应电动势相互抵消，输出为零。当有被测电流通过时，其产生的直流磁场会叠加在激励磁场之上，打破了两个半环磁芯磁化的对称性，导致检测线圈中感应出与被测电流成正比的电压信号，通过对该信号进行处理，即可得到被测电流的大小。

霍尔电流传感器的工作原理

霍尔电流传感器则是基于霍尔效应实现电流测量。霍尔效应是指当电流垂直于外磁场通过半导体时，载流子会受到洛伦兹力的作用而发生偏转，在半导体材料的两端产生电势差，这个电势差就是霍尔电压。

在霍尔电流传感器中，通常将霍尔元件放置在由导磁材料制成的磁路中。当被测电流通过导线时，会在其周围产生磁场，该磁场被磁路收集并作用于霍尔元件上。霍尔元件在磁场的作用下产生霍尔电压，该电压与被测电流产生的磁场强度成正比，进而与被测电流成正比。通过对霍尔电压进行放大、处理等操作，就能得到与被测电流对应的输出信号。

性能特点：各有优劣的技术参数

测量范围与灵敏度

磁通门电流传感器在小电流测量方面具有显著优势，其测量范围通常可以低至微安级别，并且灵敏度极高。这是因为其磁芯材料具有很高的磁导率，能够对微弱的磁场变化产生明显的响应，适合用于高精度的小电流检测场景，例如在精密仪器、医疗设备中的电流监测。

霍尔电流传感器的测量范围则更广泛，从几毫安到几千安培不等，尤其在大电流测量领域表现出色。不过，相对于磁通门电流传感器，其灵敏度稍低，在小电流测量时的精度可能会受到一定影响。但随着技术的不断发展，一些高性能的霍尔电流传感器在灵敏度方面也有了较大提升，能够满足更多场景的需求。

线性度与精度

磁通门电流传感器具有极佳的线性度，在其测量范围内，输出信号与被测电流之间能够保持良好的线性关系，测量精度可以达到 0.1% 甚至更高。这使得它在对测量精度要求极高的场合，如计量、标准校准等领域得到广泛应用。

霍尔电流传感器的线性度受霍尔元件本身性能、磁路设计等因素的影响，一般来说其线性度略逊于磁通门电流传感器，普通霍尔电流传感器的测量精度通常在 1% 左右。但经过特殊设计和校准的高精度霍尔电流传感器，其精度也可以达到 0.1% - 0.5%，能够满足大多数工业控制场景的精度要求。

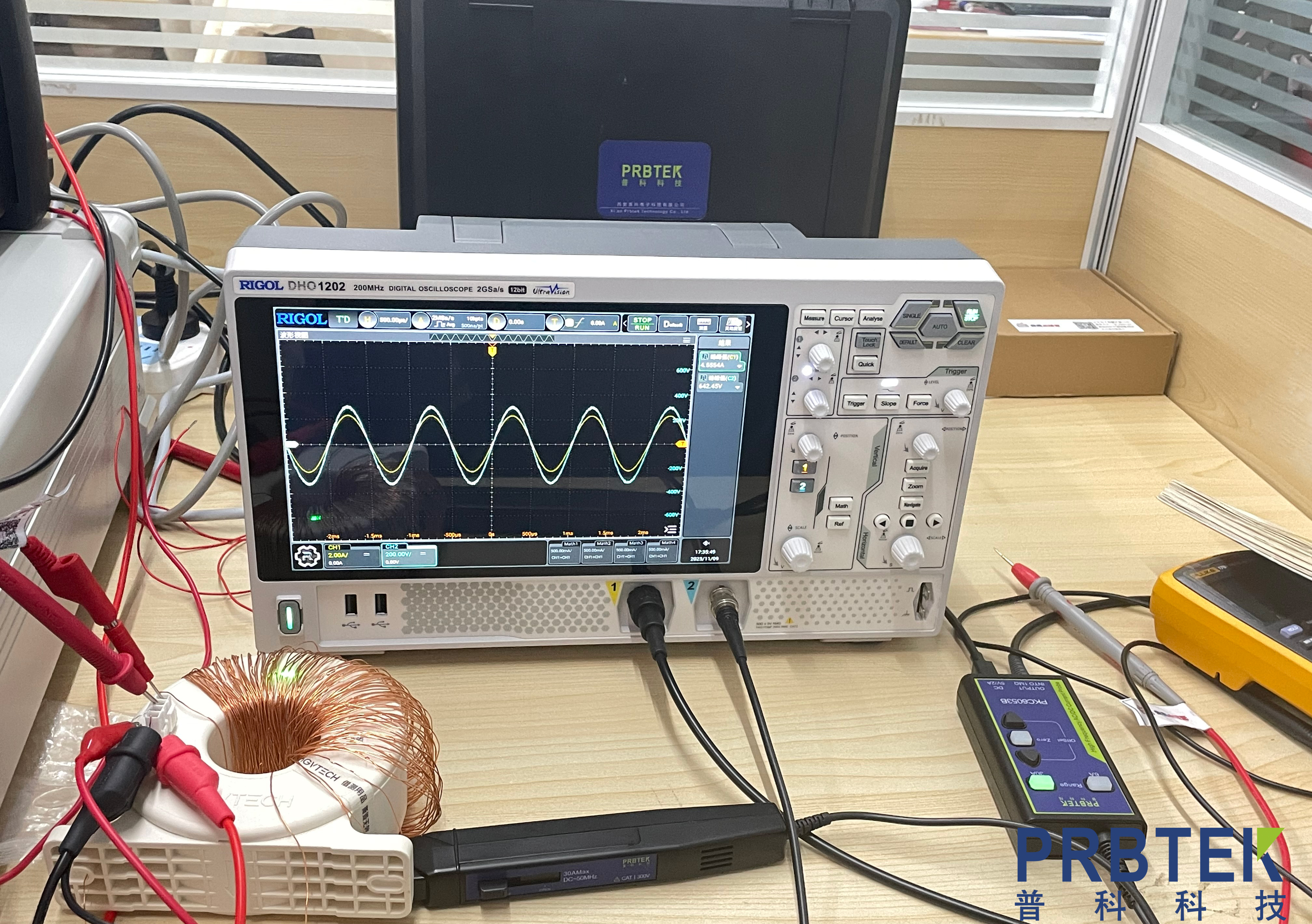

响应速度与带宽

霍尔电流传感器的响应速度较快，带宽较宽，通常可以达到几十千赫兹甚至更高。这是因为霍尔效应的产生几乎是瞬时的，能够快速跟随被测电流的变化，适合用于测量高频变化的电流信号，如在开关电源、变频调速系统中的电流监测。

磁通门电流传感器由于其磁芯存在磁化和退磁的过程，响应速度相对较慢，带宽较窄，一般在几百赫兹以内。因此，它更适合用于测量低频或直流电流信号，对于高频电流信号的测量则存在一定的局限性。

抗干扰能力

磁通门电流传感器由于其特殊的结构和工作原理，对外部磁场具有一定的抑制能力，抗干扰能力较强。其磁芯的对称设计和激励线圈的交变磁场可以在一定程度上抵消外部干扰磁场的影响，保证测量的稳定性。

霍尔电流传感器对外部磁场的抗干扰能力相对较弱，容易受到外界磁场的干扰而影响测量精度。为了提高其抗干扰能力，通常需要采取磁屏蔽等措施，增加了传感器的设计复杂度和成本。

应用场景：基于特性的差异化选择

磁通门电流传感器的典型应用

由于磁通门电流传感器在小电流测量、高精度和高线性度方面的优势，它主要应用于对测量精度要求极高的领域。例如在航天航空领域，用于监测航天器上各种精密电子设备的微小电流变化，确保设备的正常运行；在地质勘探中，用于测量大地电磁流等微弱电流信号，为地质研究提供准确的数据；在医疗设备中，如心电图机、核磁共振设备等，用于监测微小的生物电流，辅助疾病的诊断和治疗。

霍尔电流传感器的典型应用

霍尔电流传感器凭借其宽测量范围、快响应速度和能够测量大电流的特点，在工业领域得到了广泛的应用。在电力系统中，用于高压输电线路、变压器等设备的电流监测，实现对电力系统的保护和控制；在新能源汽车中，用于电机控制器、电池管理系统等的电流测量，确保汽车的安全稳定运行；在工业自动化中，如变频电机、机器人等设备的电流监测，为自动化控制提供可靠的电流信息。

总结

磁通门电流传感器和霍尔电流传感器虽然都是用于电流测量的设备，但它们在工作原理、性能特点和应用场景上存在着明显的区别。磁通门电流传感器以其高精度、高线性度和在小电流测量方面的优势，适用于对测量精度要求极高的低频或直流小电流测量场景；而霍尔电流传感器则以其宽测量范围、快响应速度和在大电流测量方面的能力，在工业控制、电力系统等高频或大电流测量领域发挥着重要作用。在实际应用中，应根据具体的测量需求，合理选择合适的电流传感器，以确保测量的准确性和可靠性。
