如何选择合适差分探头的输入电容​

在电子测量领域，差分探头是精确捕获差分信号的关键工具，而输入电容作为其核心参数之一，直接影响测量的准确性与可靠性。正确选择输入电容，需要结合被测信号的特性、电路环境等多方面因素综合考量。

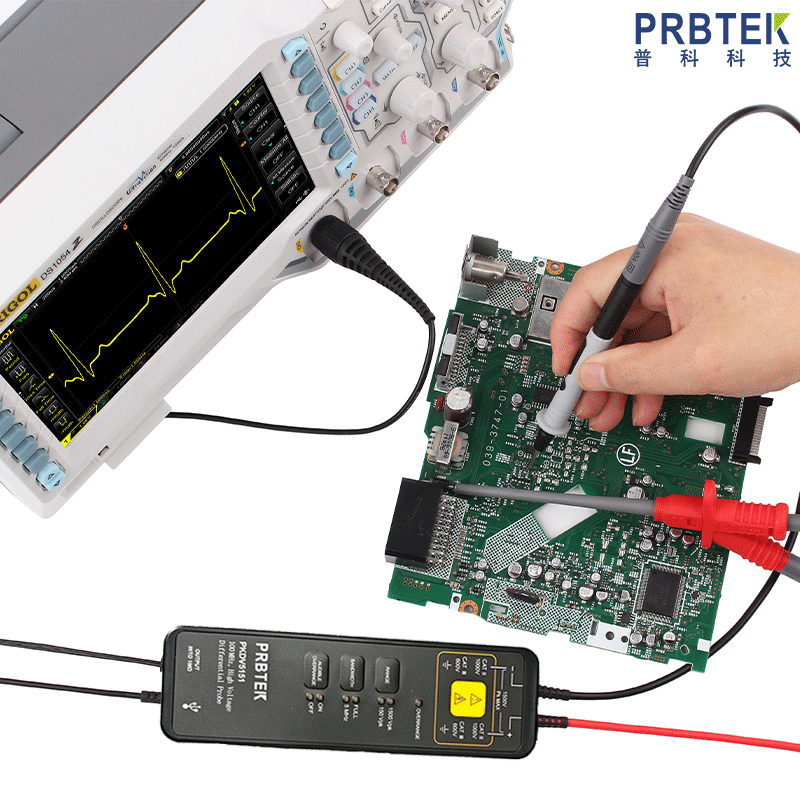

输入电容：影响测量的关键参数

差分探头的输入电容，简单来说是探头输入端对被测信号形成的电容效应。这个看似微小的参数，却像一个 “隐形的过滤器”，悄然改变着测量系统对信号的响应。它与被测电路相互作用，可能导致信号失真、带宽受限等问题，因此成为选购差分探头时不可忽视的重要指标。

选择输入电容需考量的核心因素

被测信号的特征

信号的带宽和上升时间是首要考虑的因素。高频信号往往具有陡峭的上升沿，对测量系统的响应速度要求极高。输入电容与被测信号源阻抗会构成一个低通滤波器，其截止频率可由公式计算（其中R为信号源阻抗，C为探头输入电容）。显然，输入电容越大，截止频率越低，能通过的高频信号就越少，会严重限制测试系统的带宽。例如，对于上升时间为 1ns 的高频信号，若使用输入电容较大的探头，很可能无法准确捕获信号的快速变化过程。

被测信号的阻抗

即使是很小的输入电容，当遇到高阻抗节点时，也可能产生显著影响。比如，1pF 的输入电容与 1kΩ 的信号源阻抗形成的低通滤波器，其截止频率约为 160MHz。在这种情况下，对于频率高于 160MHz 的信号，测量结果就会出现较大偏差，无法真实反映信号的原貌。因此，当被测信号的阻抗较高时，必须选择输入电容更小的探头，以保证测量带宽满足需求。

谐振效应

探头的输入电容与接地线的电感、被测电路上的电感会构成一个谐振电路。谐振现象会导致在特定频率点上信号出现放大或衰减，引起波形失真。低输入电容有助于将谐振点推高到测量带宽之外，从而避免在关心的频段内产生谐振峰。例如，在对高速数字信号进行测量时，若谐振点落在信号的有效频率范围内，就会使信号的边沿变得模糊，影响对信号完整性的判断。

不同测试环境下的输入电容选择推荐

针对不同的测试场景，对差分探头输入电容的要求也有所不同：

在低频信号测量中，如一些工业控制领域的慢变信号，信号频率通常在几十 kHz 以下，对带宽要求不高，此时可以选择输入电容相对较大（如几十 pF）的探头，这类探头成本较低，能满足基本测量需求。

对于高频信号测量，如射频通信领域的信号，频率往往在几百 MHz 甚至更高，这就需要选择输入电容极小（通常在 1pF 以下）的高频差分探头，以确保能够准确捕获高频信号的细节。

在高阻抗电路测试中，例如一些传感器输出的微弱信号电路，由于信号源阻抗较高，为了避免截止频率过低，应优先选择输入电容在 1-5pF 范围内的探头，平衡带宽和测量准确性。

总之，选择差分探头的输入电容时，需全面分析被测信号的特征、阻抗以及可能存在的谐振效应，再结合具体的测试环境，才能选出最适合的探头，为精准测量提供可靠保障。
