如何区分N公头和N母头？

N 头（N 型连接器）是一种广泛应用于射频（RF）和微波领域的螺纹连接式连接器，具有良好的电气性能和机械强度，适用于中高功率、宽频率范围的信号传输场景。区分 N 型连接器的公头（N 公）和母头（N 母）可以从外观结构和核心部件两个关键维度判断，具体如下：

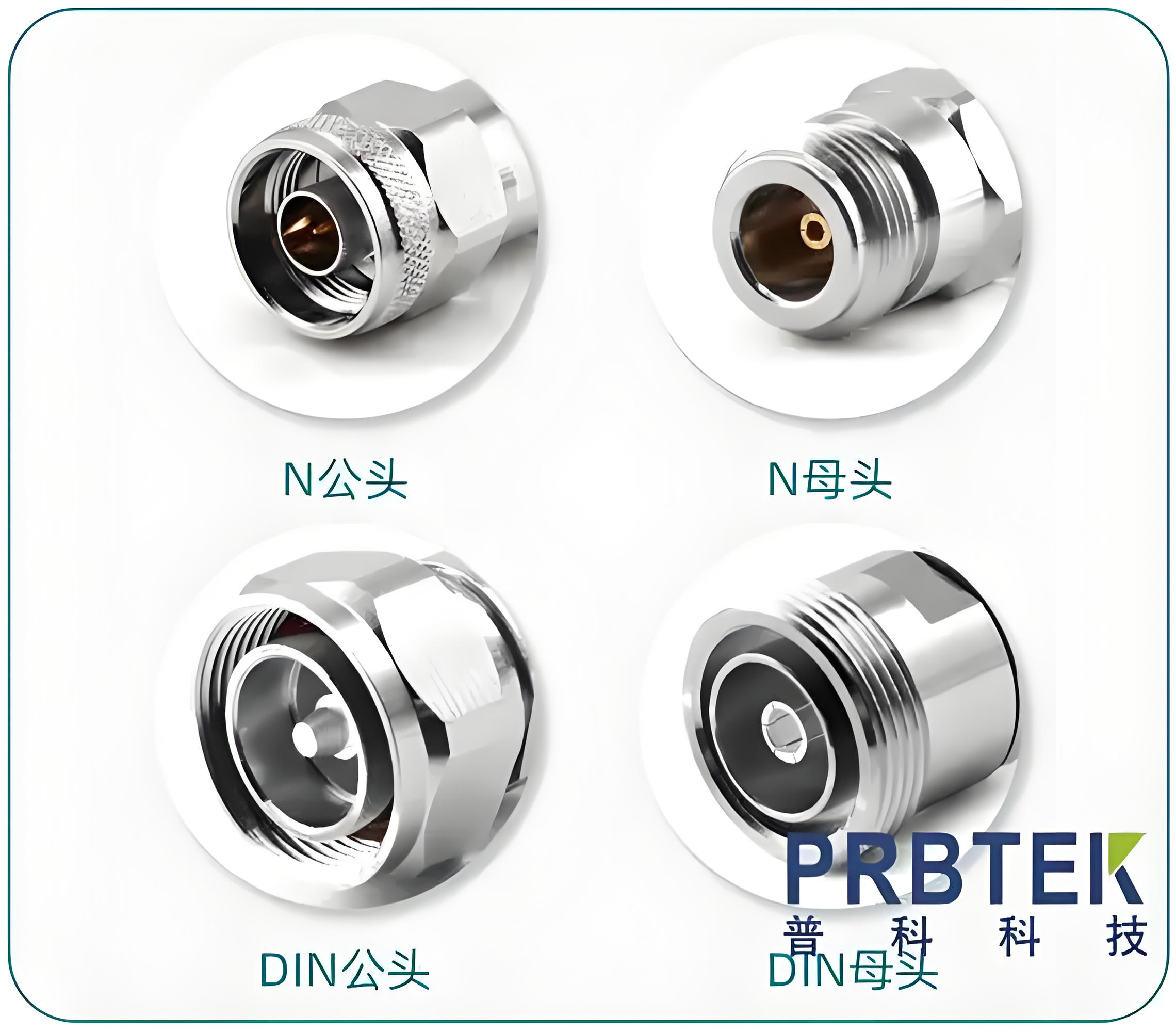

1. 核心区分：螺纹与中心导体形态

N 型连接器的公母头差异主要体现在外部螺纹形式和中心导体的形状上，这是最直接的判断依据：

N 公头（Male）：

外部是外螺纹（螺纹在连接器的外侧，呈凸起的螺旋状）；

中心导体为中心针（一根金属针，突出于连接器端面中心）。

N 母头（Female）：

外部是内螺纹（螺纹在连接器的内侧，呈凹陷的螺旋状）；

中心导体为中心孔（一个金属孔，凹陷于连接器端面中心，用于对接公头的中心针）。

2. 辅助判断：整体结构与使用场景

从连接逻辑看：公头的外螺纹需要拧入母头的内螺纹中，形成紧密连接，因此公头的 “插头” 部分通常更 “凸”，母头的 “插座” 部分更 “凹”。

从应用场景看：设备的接口端（如基站、仪器面板）多为母头（内螺纹 + 中心孔），而线缆的接头端多为与之一致的公头（外螺纹 + 中心针），以实现匹配连接。

总结

简单来说：“外螺纹 + 中心针” 是 N 公头，“内螺纹 + 中心孔” 是 N 母头，通过观察螺纹位置和中心导体的 “针 / 孔” 形态即可快速区分。
