高压探头和普通探头的共地问题探究

在电子测量领域，探头是连接被测电路与测量仪器（如示波器）的关键部件。其中，高压探头和普通探头在功能、设计等方面存在诸多差异，而它们是否共地这一问题，对于正确、安全地进行测量十分关键。

普通探头的接地特性

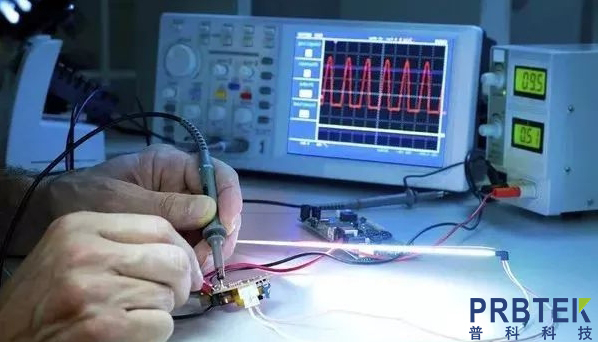

大多数普通探头，尤其是常见的无源探头，其设计是基于单端输入模式。在这种模式下，探头有一个信号输入端和一个接地端。普通示波器的所有通道一般是共地的，即它们的接地端在电气上连接到示波器的同一个参考电位点，这个参考电位点通常与大地相连（通过示波器的三芯电源插头的接地脚）。当使用普通探头测量信号时，必须将探头的接地端与被测电路的地线相连，以建立一个公共的参考电位。例如，在测量一个简单的直流电源输出电压时，将探头的信号端接在电源的正极，接地端接在电源的负极（通常也是电路的地），这样示波器才能准确测量出相对于地的电压值。如果不将普通探头的接地端与被测电路的地相连，示波器与其他设备或大地间的电位差可能导致触电，或损坏示波器、探头及其他设备。并且，测量建立时间短的脉冲信号和高频信号时，若探头的接地导线过长，可能会引起振铃或过冲等波形失真。因为过长的接地导线会形成较大的电感，与探头的电容以及被测电路的分布参数相互作用，影响信号的传输和测量准确性。

高压探头的接地情况

高压单端探头

高压单端探头在测量高压信号时，其接地端同样需要可靠接地。例如常见的用于电力系统监测的高压单端探头，在测量高压线路的电压时，接地端必须与电力系统的接地网络良好连接。其目的一是保障测试人员的安全，避免高压触电风险；二是为测量提供稳定的参考电位。若接地不良，如接地电阻过大，在测量高压信号时，会导致测量结果引入噪声，严重时可能使测量数据完全失真。而且，由于高压信号本身的特性，接地不良还可能引发电气设备的损坏，甚至引发安全事故。在高频测量时，高压单端探头对接地的要求更为严格，需要较低的接地电阻，以减轻噪音。比如在测量频率大于 20MHz 的高压信号时，探头下端接地体要求更宽，或者对测量负载单独接地，同时接地电缆要求尽可能短，以减少寄生电感。

高压差分探头

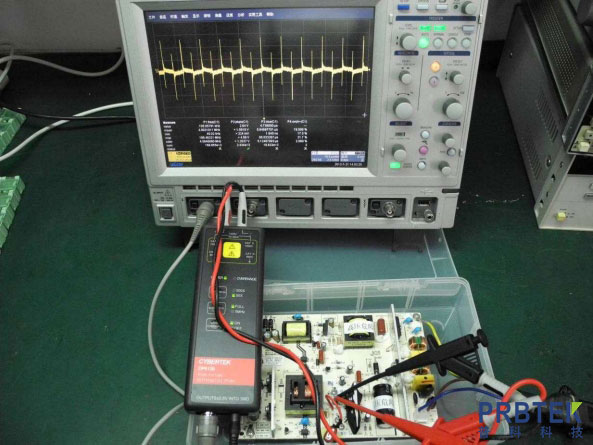

高压差分探头与普通探头及高压单端探头在接地方式上有很大不同。它主要用于测量高压系统中的差分电压信号，其两个输入端都不接地，而是通过差分输入方式测量两个输入信号之间的差值。例如在测量电机驱动电路中功率器件的栅极驱动电压（Vgs）时，由于电机驱动电路的工作电压较高且存在复杂的电磁干扰，使用高压差分探头可以有效避免接地问题带来的测量误差和安全隐患。高压差分探头内部采用特殊的绝缘材料和技术实现电气隔离，并通过内置的电阻网络或放大器对信号进行适当的比例衰减和共模抑制处理。这使得它能够在不依赖接地参考的情况下，准确测量两个信号之间的电压差，从而实现对高压差分信号的安全、精确测量。它可以直接测量电网的输入等高压信号，无需隔离被测电路或示波器，若换成普通无源探头则十分危险。

共地问题对测量的影响

普通探头共地带来的限制

由于普通探头共地的特性，在一些情况下会对测量造成限制。当测量差分信号（如 CAN 信号）时，差分信号本身是不共地的，如果使用两个普通探头分别测量差分信号的正端和负端，会导致差分信号的正端和负端通过探头的接地端短路，从而使测量无法正常进行，甚至可能损坏被测电路和探头。在电源测试中，若同时测量电源原边和副边的电压，由于原边和副边的地通常是隔离的，若使用普通探头，将一根探头接原边的地，另一根接副边的地，相当于把电源的原边和副边的地短路在一起，这样短路后的大电流就会烧坏电源产品、探头，甚至损坏示波器。所以在这类情况下，普通探头的共地特性成为了测量的阻碍。

高压探头避免共地问题的优势

高压差分探头由于不依赖接地参考进行测量，很好地避免了上述共地带来的问题。在测量高压差分信号时，它能够准确测量信号的真实差值，不受共地干扰的影响。在测量电机控制器的三相输出电压之间的差值时，高压差分探头可以分别连接到不同的相线上，精确测量出相电压之间的差值，为电机控制算法的优化和故障诊断提供准确的数据支持。在一些对测量精度要求极高的场合，如精密电源的研发测试中，高压差分探头的高共模抑制比能够有效抑制共模干扰，从而更准确地测量差分信号，保证了测量结果的可靠性和准确性。

总的来说，普通探头一般是共地的，而高压差分探头不依赖接地参考，高压单端探头需可靠接地。你在实际使用中遇到了哪种探头的接地困惑，或者对文中的哪种测量场景更感兴趣呢？不妨分享下，我们可以继续探讨。
