罗氏线圈与示波器的正确设置方法

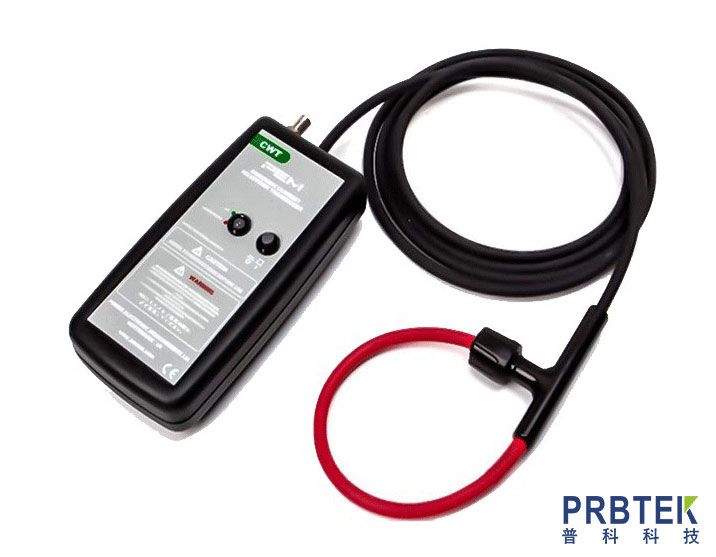

罗氏线圈作为一种高精度的电流测量器件，常与示波器配合使用以实现对交变电流的实时监测与分析。由于罗氏线圈输出的是与电流变化率相关的电压信号，其与示波器的连接和参数设置需要遵循特定规范，才能获得准确的测量结果。以下将详细介绍罗氏线圈与示波器的设置流程及注意事项。

一、前期准备：了解罗氏线圈的特性

在进行设置前，需明确罗氏线圈的核心参数，这是后续示波器设置的基础：

转换系数（K）：单位为 A/V，表示线圈输出 1V 电压对应的被测电流值，该参数通常由厂家提供。

带宽范围：罗氏线圈有特定的频率响应范围，需与示波器带宽匹配，避免测量失真。

输出方式：部分罗氏线圈内置积分器，可直接输出与电流成正比的电压信号；无内置积分器的则需外接积分器，将电流变化率信号转换为电流信号。

二、硬件连接步骤

1.连接信号输出线
将罗氏线圈的信号输出端通过专用电缆连接至示波器的通道输入接口（如 CH1 或 CH2）。若线圈需要外接积分器，需先将线圈输出连接至积分器输入端，再将积分器输出连接到示波器。

2.接地处理
确保罗氏线圈、积分器（若使用）和示波器的接地端共地，减少干扰信号。可通过专用接地线将各设备的接地端子连接至同一接地桩。

3.供电检查
部分有源罗氏线圈或积分器需要外部供电，需按照设备说明连接合适的电源（如直流 5V 或 12V），并确认供电稳定。

三、示波器参数设置

1.通道选择与耦合方式

在示波器上选择连接罗氏线圈的通道，将耦合方式设置为 “交流（AC）” 或 “直流（DC）”：

测量直流或低频电流时用 “DC” 耦合，可保留信号中的直流分量。

测量高频交变电流或需过滤直流干扰时用 “AC” 耦合。

2.量程设置
根据被测电流的预估范围和罗氏线圈的转换系数，设置示波器的垂直量程（Volt/div）。例如，若被测电流最大为 100A，线圈转换系数为 10A/V，则示波器需至少能显示 10V 信号，可将量程设为 2V/div（此时屏幕满量程为 10V，对应 100A）。

3.时基设置
依据被测电流的频率设置水平时基（Time/div），使屏幕上能显示 2-3 个完整的信号周期，便于观察波形细节。例如，测量 50Hz 交流电时，时基可设为 10ms/div（屏幕满量程为 10 格，对应 100ms，可显示 5 个周期）。

4.触发设置
选择 “边沿触发” 模式，触发源设为连接罗氏线圈的通道，触发电平调整至信号幅值的 1/3-1/2 处，确保波形稳定显示。若信号较弱，可适当降低触发灵敏度。

5.带宽限制（可选）
若示波器带宽远高于罗氏线圈的带宽，可开启示波器的带宽限制功能（如限制在 100MHz），减少高频噪声干扰。

四、校准与数据读取

1.校准系数输入
部分高端示波器支持 “测量单位转换” 功能，可直接输入罗氏线圈的转换系数（如 10A/V），使示波器屏幕上直接显示电流值（A/div），无需手动计算。操作路径通常为：“Measure”→“Cursor”→“Unit Conversion”，输入系数后，光标测量结果将以电流单位（A）显示。

2.手动计算方法
若示波器不支持单位转换，可通过以下公式计算被测电流：
被测电流（A）= 示波器测量电压值（V）× 转换系数（K，A/V）
例如，示波器测得信号峰峰值为 5V，转换系数为 20A/V，则被测电流峰峰值为 5×20=100A。

3.波形分析
利用示波器的测量功能（如峰值、有效值、频率等），直接读取信号的关键参数。对于非正弦电流，需注意有效值计算是否符合实际需求（示波器默认有效值计算适用于正弦波，非正弦波需手动校准）。

五、干扰抑制与测量优化

屏蔽处理：罗氏线圈易受电磁干扰，可将线圈与被测导体平行放置，减少与其他带电体的距离；必要时为线圈加装金属屏蔽罩，并将屏蔽罩接地。

探头衰减设置：若使用示波器探头（部分连接需通过探头转接），需确认探头衰减比（如 1:1 或 10:1），并在示波器中对应设置，避免测量值偏差。

平均化功能：测量噪声较大的信号时，可开启示波器的 “平均” 显示模式（如平均 16 次或 32 次），平滑波形以提高测量精度。

六、常见问题与解决方法

波形失真：可能是示波器带宽低于线圈带宽，或积分器参数不匹配，需更换更高带宽的示波器或调整积分器设置。

信号微弱：检查线圈与被测导体的耦合是否紧密（罗氏线圈需环绕导体），或增大示波器量程。

干扰严重：重新检查接地是否良好，远离强电磁源（如变压器、电机），或使用带屏蔽的电缆。

通过以上步骤，可实现罗氏线圈与示波器的正确连接和设置，确保电流测量的准确性和可靠性。实际操作中需结合具体设备参数和被测信号特性，灵活调整设置以获得最佳测量效果。
