皮尔森电流传感器接示波器指南:50Ω/1MΩ 阻抗选择与实操校准步骤

一、阻抗匹配的核心意义：信号保真与精度保障

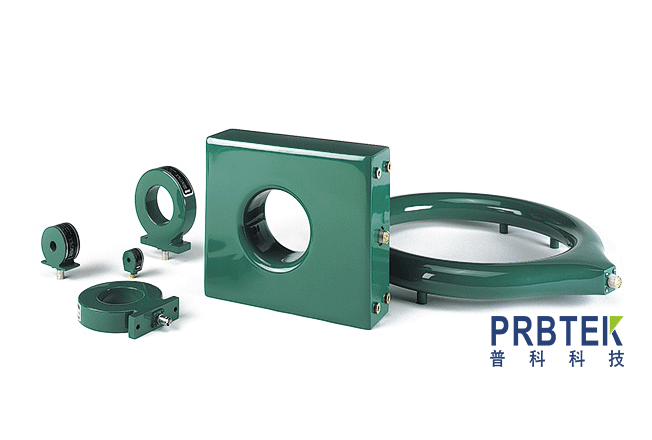

皮尔森电流传感器的输出阻抗特性决定了示波器连接的核心要求。根据其产品规格，主流型号（如 411、2877）的标准输出阻抗为 50Ω，而部分高频型号采用分布式端接技术优化快速脉冲响应。示波器输入阻抗的选择直接影响：

测量精度：铭牌标注的灵敏度（如 411 型号 0.1V/A）仅适用于高阻抗输入（1MΩ+20pF 并联），50Ω 负载会使输出信号减半；

信号完整性：对上升时间≤2ns 的脉冲信号，阻抗失配会引发反射，导致波形畸变；

系统兼容性：长电缆（> 信号波长 1/10）传输时，匹配 50Ω 可显著改善保真度。

二、示波器阻抗的双重选择逻辑

（一）高阻抗模式（1MΩ+20pF）

• 适用场景：低频测量（<10MHz）、追求最高灵敏度、短电缆连接（<1 米）；

• 技术依据：皮尔森传感器设计默认匹配高阻抗负载，此时无需额外补偿即可达到 ±1% 精度；

• 局限：高频下容性负载（20pF）会衰减信号，导致相位偏移。

（二）50Ω 模式

• 适用场景：高频测试（>10MHz）、浪涌电流测量、长电缆传输（如浪涌测试中连接 10 米同轴电缆）；

• 操作要点：

1. 开启示波器 50Ω 输入功能，或在 1MΩ 端口并联 50Ω 终结器；

2. 灵敏度需手动修正（乘以 2），如原 0.1V/A 修正为 0.05V/A；

• 优势：抑制传输线反射，保障 10MHz 以上信号的脉冲沿保真度。

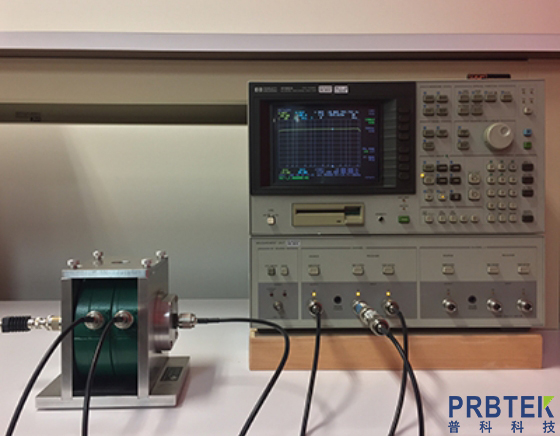

三、实操连接的关键规范

1. 电缆选型：必须使用 50Ω 特性阻抗的同轴电缆（BNC/SMA 接口），避免普通导线引入阻抗突变；

2. 终端匹配：

• 高阻抗模式：直接连接示波器 1MΩ 端口，无需额外器件；

• 50Ω 模式：电缆末端接示波器 50Ω 输入，或在 1MΩ 端口并联 50Ω/0.5W 金属膜电阻；

3. 校准步骤：

• 执行示波器零漂补偿（Zero-flux adjustment）；

• 用标准电流源验证：输入 1A 电流，50Ω 模式下示波器显示应为 50mV（修正后）；

4. 环境适配：高压场景（如绝缘油中）需选用密封型传感器，避免阻抗受湿度影响。

四、典型应用场景与案例

（一）浪涌电流测试（50Ω 模式）

• 连接链路：浪涌发生器→DUT→皮尔森探头→50Ω 同轴电缆→示波器 50Ω 输入；

• 关键参数：示波器带宽≥100MHz，电缆长度≤3 米，实测误差 < 2%；

（二）低频脉冲测量（1MΩ 模式）

• 应用场景：mA 级慢脉冲（上升时间 > 100ns）；

• 优势：无需修正灵敏度，直接读取 0.1V/A 对应的波形幅值，操作简便。

五、常见问题与解决方案

六、总结

皮尔森电流传感器与示波器的阻抗匹配需遵循 “高频 50Ω 保真、低频 1MΩ 高效” 的原则。核心是根据信号频率（10MHz 为分界）选择输入模式，配合 50Ω 同轴电缆和精准校准，可实现 0.7Hz 至 350MHz 范围内的高精度电流测量。实际操作中需特别注意灵敏度修正和终端匹配，这是保障测试准确性的关键环节。
