示波器测冲击电流：衰减设置的核心逻辑与实操指南

一、冲击电流的特性：为何衰减设置不可忽视？

冲击电流是瞬间爆发的短时大电流（如雷击、电容放电、电机启动），其特点是峰值高、上升沿陡、持续时间短（通常在微秒至毫秒级）。这类信号若直接输入示波器，可能引发两大问题：一是超出示波器垂直量程导致信号削波（失真），二是高压 / 大电流通过探头烧毁示波器输入通道。而衰减设置的核心作用，正是通过 “信号缩放” 解决这两个痛点 —— 既让信号适配示波器量程，又保护设备免受冲击损坏。

二、衰减的本质：不是 “削弱信号”，而是 “精准适配”

很多人误以为衰减是 “降低信号强度”，实则是按固定比例缩小信号，配合示波器的量程校准，实现真实值的准确读取。例如：

若使用 10:1 衰减探头，示波器显示 1V 时，实际信号为 10V；

若冲击电流峰值为 100A，通过电流探头（如 1:1000 衰减比）转换后，输入示波器的电压信号为对应比例的低压信号，既在量程内，又可通过衰减比反推真实电流值。

这里需明确：衰减不改变信号的波形特征（上升沿、峰值时间、脉宽），仅调整幅值量级。若不设置合适衰减，要么因信号超量程无法测量，要么因信号过弱被噪声淹没，导致测量结果完全失效。

三、何时需要启用衰减？3 种核心场景

信号峰值超示波器量程：示波器垂直量程有限（如普通示波器单通道最大输入电压多为 ±40V），而冲击电流经电流探头转换后的电压信号，若峰值超过量程，必须通过衰减将信号压缩至可测量范围。例如：某电流探头输出比例为 1V/A，冲击电流峰值 50A 时，输出电压 50V，超出 40V 量程，需启用 2:1 衰减（此时示波器显示 25V，实际为 50V）。

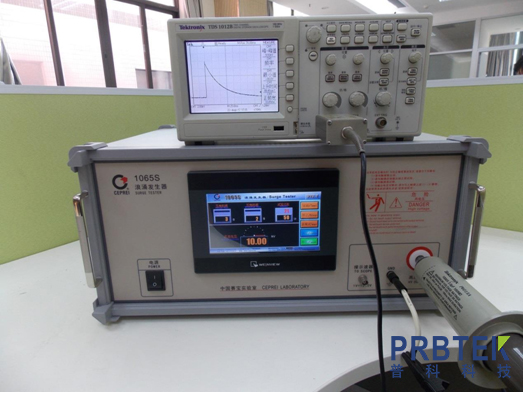

使用高电压 / 大电流探头：这类探头本身带有固定衰减比（如 10:1、100:1），示波器需匹配对应衰减设置，才能正确解读探头传输的信号。若设置不匹配，测量值会出现数倍偏差（如探头 10:1 衰减，示波器未设置，测量值会偏小 10 倍）。

保护示波器输入通道：冲击电流伴随的瞬时高压可能远超示波器输入耐压，即使信号未超量程，也建议通过衰减降低输入电压，避免高压击穿通道内的精密元器件（如衰减器、放大器），延长设备寿命。

四、衰减设置的实操步骤：精准匹配是关键

明确探头衰减比：先查看电流探头的说明书或铭牌，确认其固定衰减比（如电流探头常见 “1A/V”“10A/V”，本质是 1:1、10:1 的电压衰减对应）。

示波器衰减设置同步：在示波器菜单中找到 “探头衰减” 选项，选择与探头一致的比例（如探头 10:1，示波器也设为 10:1）。部分示波器支持自动识别探头衰减比，可开启该功能减少人为误差。

量程校准验证：测量前可先用标准信号源（如已知峰值的脉冲电流源）验证，观察示波器显示值与真实值是否一致。例如：输入 10A 标准冲击电流，探头 10A/V（10:1 衰减），示波器应显示 1V（对应 10A），若显示 0.1V，则说明衰减设置未同步。

动态调整优化：若测量中发现信号削波（顶部 / 底部被截断），说明衰减不足，需增大衰减比（如从 1:1 改为 10:1）；若信号幅值过小（低于量程的 1/3），可减小衰减比或更换小衰减比探头，提升测量分辨率。

五、衰减设置的关键注意事项：避开这些 “隐形坑”

杜绝 “过度衰减”：部分用户为了 “绝对安全” 盲目选择大衰减比（如用 100:1 衰减测量小峰值冲击电流），会导致信号幅值被过度压缩，叠加示波器自身噪声后，峰值、上升沿等关键参数的测量误差会显著增大。建议遵循 “够用即止” 原则：衰减后信号幅值控制在示波器量程的 1/3~2/3 之间，兼顾安全性与分辨率。

区分 “探头衰减” 与 “示波器内部衰减”：示波器的 “垂直衰减”（如 V/div 调节）是调整量程显示，而 “探头衰减” 是匹配探头的信号比例，二者不可混淆。例如：探头设为 10:1，示波器垂直档位设为 5V/div，实际每格对应 50V（5V×10），而非 5V。

高压场景需额外防护：若冲击电流伴随千伏级以上高压（如雷击测试），仅靠衰减设置不够，需搭配高压差分探头、绝缘手套、隔离变压器等防护设备，避免衰减器饱和或高压触电风险。

记录衰减参数便于追溯：测量完成后，需在实验报告中注明探头衰减比、示波器衰减设置，确保后续数据复核时可准确反推真实值，避免因参数遗忘导致数据失效。

六、常见误区辨析：理清衰减设置的 “认知偏差”

误区 1：“信号越小越安全，衰减越大越好”

纠正：衰减的核心是 “适配量程”，而非单纯 “缩小信号”。过度衰减会丢失信号细节（如微小的峰值波动），尤其对于上升沿极陡的冲击电流，可能导致峰值测量值偏低。

误区 2：“自动衰减功能无需手动核对”

纠正：部分老旧探头或非标探头无法被示波器自动识别，自动衰减功能可能匹配错误（如将 10:1 识别为 1:1）。测量前必须手动核对探头铭牌与示波器设置，必要时用标准信号验证。

误区 3：“电流探头无需关注衰减，直接测量即可”

纠正：电流探头的 “输出比例”（如 1A/V）本质就是衰减比，若示波器未同步设置，测量结果会出现量级错误（如 100A 冲击电流，未设置衰减时仅显示 10A），完全失去测量意义。

七、总结：衰减设置的核心原则与价值

示波器测量冲击电流时，衰减设置不是 “可选操作”，而是 “必选步骤”，其核心原则是 “探头与示波器衰减比同步、信号与量程适配、安全与精度兼顾”。正确的衰减设置既能避免信号失真和设备损坏，又能确保测量数据的准确性；反之，错误的衰减设置（如比例不匹配、过度衰减、未设置）会导致测量结果无效，甚至烧毁昂贵的示波器通道。对于工程人员而言，掌握衰减设置的逻辑（为何设、何时设、怎么设），不仅能提升冲击电流测量的效率，更能规避实验风险、保障数据可信度。在实际操作中，需结合探头参数、信号特性、设备量程综合判断，必要时通过标准信号校准，让衰减设置真正服务于精准测量。
