单端对地 vs 浮地差分：两种高压测量探头的全面解析

一、核心定义：两种探头的本质定位

高压探头（High-Voltage Probe）是专门用于测量高幅值单端电压的测试附件，核心功能是将数千伏甚至数万伏的高压信号按固定衰减比转换为示波器可承受的低电压（通常≤5V），本质是 “高压→低压” 的衰减转换工具，测量基准为地电位。

差分探头（Differential Probe）则聚焦两点间非地参考电压的测量，无需依赖公共地，通过抑制共模信号、提取差模信号实现精准测量，核心价值是解决 “浮地信号”“非对称信号” 的测量难题，如两个不接地节点间的电压差、存在共模干扰的信号检测。

二、核心差异：从原理到应用的全面对比

1. 工作原理与结构差异

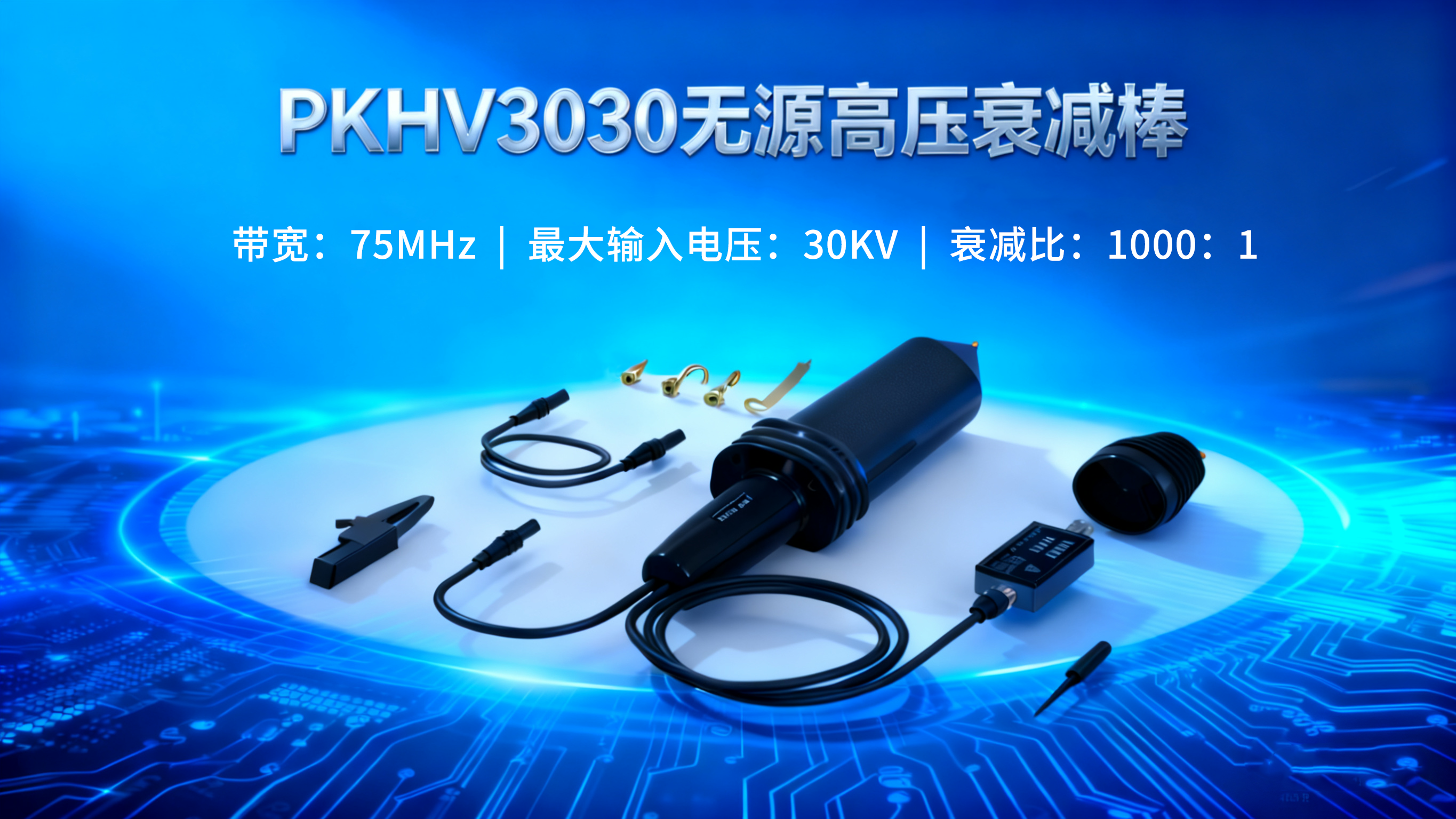

高压探头：核心是 “电阻分压网络”（部分高压探头含电容补偿以保证带宽），输入端一端接高压信号，另一端强制接地，通过高值电阻与低值电阻的固定比例（如 100:1、1000:1）衰减电压。例如 1000:1 的高压探头，可将 10kV 高压转换为 10V 低压输入示波器，结构相对简单，核心要求是电阻精度和耐压性能。

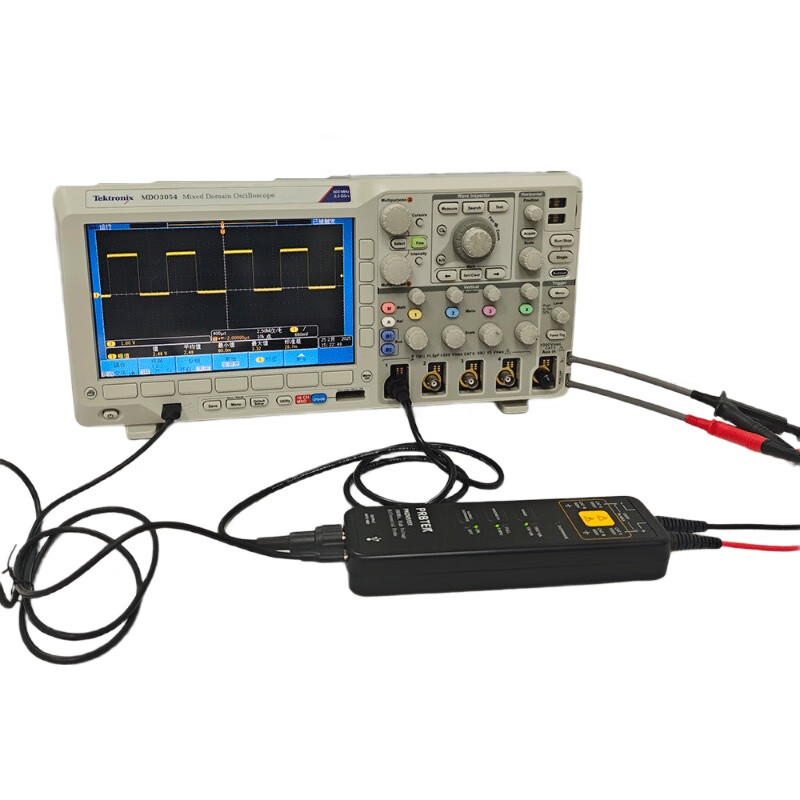

差分探头：采用 “差分放大电路 + 共模抑制技术”，输入端为两个对称通道（正输入端 + 负输入端），无强制接地要求。内部通过仪表放大器放大两点间的差模信号（Vout=A×(Vin+ - Vin-)），同时抑制共模信号（两点间相同的干扰信号），共模抑制比（CMRR）是其核心性能指标，结构更复杂，需平衡输入阻抗、带宽与共模抑制能力。

2. 关键性能参数差异

3. 适用场景差异

高压探头的典型应用：

电力电子：测量变频器直流母线高压、变压器绕组电压、IGBT 击穿电压；

高压设备：家用电器耐压测试、高压电源输出电压检测、雷电防护器件测试；

特点：场景聚焦 “对地高压”，无共模干扰或干扰可忽略，需优先保证耐压和衰减精度。

差分探头的典型应用：

工业控制：测量电机绕组端电压（三相异步电机 U-V、V-W、W-U 间电压）、PLC 模拟量模块差分信号；

汽车电子：新能源汽车电池包单体电压差、电机控制器三相输出电压；

通信与仪器：差分总线信号（如 CAN、RS485、Ethernet）、运算放大器输出差分信号；

特点：场景需 “非地参考测量” 或 “抗共模干扰”，需优先保证 CMRR 和输入对称性。

4. 使用限制与风险差异

高压探头：必须严格接地，若接地不良或接地电阻过大，易产生地环路干扰，甚至引发安全隐患（如高压放电）；无法测量浮地信号（如两个不接地电容两端电压），否则会导致测量值失真或损坏设备。

差分探头：无需强制接地，但需注意共模电压范围（超过额定共模电压会损坏探头）；输入阻抗虽高，但仍需避免两个输入端负载差异过大，否则会影响 CMRR 性能；耐压能力低于高压探头，不可直接测量超额定差分电压的信号。

三、选型与使用的关键注意事项

选型优先级：先明确测量对象是 “对地高压” 还是 “差分电压”—— 对地高压选高压探头，浮地 / 差分信号选差分探头；再根据耐压、带宽、精度需求细化型号。

安全规范：高压探头需定期校准耐压性能，测量时需佩戴绝缘防护装备；差分探头需确认共模电压是否在额定范围内，避免正负输入端接反导致信号失真。

干扰抑制：高压探头测量时需缩短接地线长度（建议≤3cm），减少地环路；差分探头需保证两个输入端线缆长度一致，避免因传输延迟差异降低 CMRR。

精度校准：高压探头需校准衰减比精度，避免因电阻老化导致测量误差；差分探头需定期校准 CMRR 和输入对称性，尤其在高频场景下。

四、总结：核心差异一目了然

高压探头是 “对地高压的衰减器”，核心优势是高耐压、宽带宽，适配对地高压测量；差分探头是 “浮地信号的提取器”，核心优势是高 CMRR、对称输入，适配抗干扰的差分信号测量。二者并非替代关系，而是互补关系 —— 在电力电子、工业控制等复杂测试场景中，常需搭配使用（如用高压探头测母线对地电压，用差分探头测输出端差分电压）。

选择时需牢记：“对地测高压，选高压探头；浮地测差分，选差分探头”，同时结合耐压、带宽、干扰环境等因素综合判断，才能确保测量精准性与安全性。
