为何 PFC 电路测量不宜使用无源探头？从原理到风险的全面解析

在开关电源与电力电子设备的调试场景中，功率因数校正（PFC）电路的性能测量是评估设备能效与电磁兼容性的关键环节。然而，许多工程师在初次接触 PFC 电路测量时会陷入一个误区 —— 使用常规的无源探头进行信号采集，最终导致测量数据失真、电路异常甚至设备损坏。本文将从 PFC 电路的特性、无源探头的工作原理出发，深入剖析二者不兼容的核心原因，并给出科学的测量方案建议。

一、先明确两个核心概念：PFC 电路与无源探头

要理解 “为何 PFC 不能用无源探头测”，首先需要清晰认知测量对象（PFC 电路）与测量工具（无源探头）的本质特性，这是分析问题的基础。

（一）PFC 电路：高电压、大电流、高频开关的 “特殊场景”

PFC 电路的核心功能是改善电网电流波形，提高功率因数，其工作环境具有显著的 “三高” 特征，与普通低压模拟电路差异巨大：

高电压波动：PFC 电路的前端通常直接连接 220V（或 110V）交流电网，经过整流后会形成 300V 以上的直流母线电压（如单相 220V 整流后母线电压约 311V）；在主动式 PFC 拓扑中，电感、开关管的电压还会出现瞬时尖峰，峰值可达到母线电压的 2-3 倍，即 600V-900V。

高频开关特性：为实现高效功率校正，PFC 电路的开关管（MOSFET 或 IGBT）工作频率通常在 50kHz-200kHz 之间，部分高性能方案甚至达到 MHz 级别。高频开关会导致电压、电流信号出现快速上升沿（ns 级）与陡峭尖峰，包含大量高频谐波成分。

强电磁干扰（EMI）：高频开关动作会在电路中产生寄生电感、电容的谐振，加上大电流变化（di/dt 可达几十 A/μs），使得 PFC 电路周围存在强电磁辐射与传导干扰，对测量信号的抗干扰能力提出极高要求。

（二）无源探头：简单但 “能力有限” 的测量工具

无源探头是示波器最常用的附件之一，其 “无源” 特性意味着内部不含放大电路，仅通过电阻、电容等无源元件实现信号衰减与阻抗匹配，核心特点可概括为 “两低一局限”：

低频特性为主：多数常规无源探头（如 10:1 衰减比）的带宽集中在 100MHz-500MHz，虽然看似覆盖 PFC 的开关频率，但对高频尖峰（如几百 MHz 的谐波）的衰减能力不足，易导致信号失真。

输入阻抗受限：无源探头的输入电阻通常为 10MΩ（配合示波器 1MΩ 输入），输入电容约 15pF-30pF。对于 PFC 电路的高频信号，较大的输入电容会与电路中的寄生电感形成 RC 滤波，平滑掉真实的电压尖峰，同时改变电路的原有阻抗特性，影响 PFC 的正常工作状态。

耐压能力不足：普通无源探头的额定耐压通常在 300V-600V（峰值），而 PFC 电路的瞬时电压尖峰可能超过 1000V，直接超出探头的耐压范围，轻则导致探头内部电容击穿，重则引发示波器损坏甚至触电风险。

二、核心矛盾：无源探头与 PFC 电路的 “四大不兼容点”

当无源探头用于 PFC 电路测量时，其自身特性与 PFC 电路的工作需求会产生尖锐矛盾，这些矛盾直接导致测量失效或安全风险，具体可归纳为四个方面：

1. 耐压不足：突破安全边界，引发设备损坏

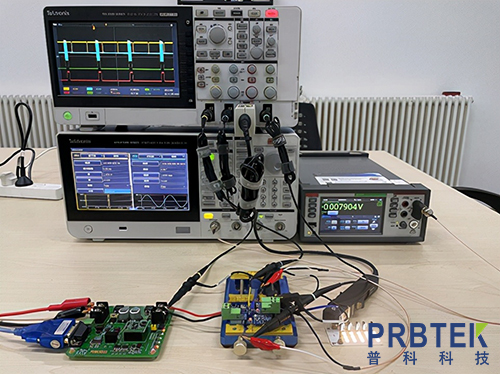

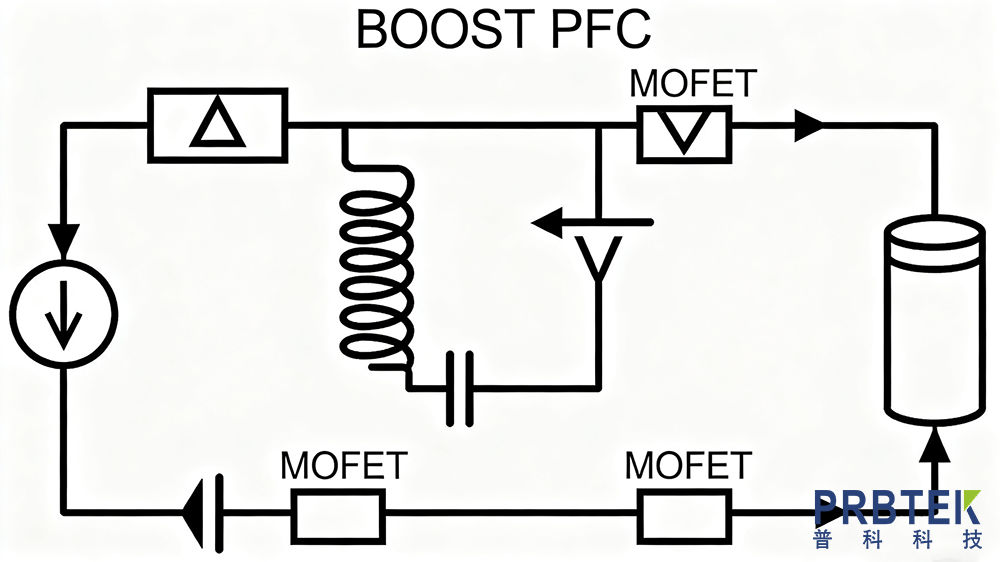

PFC 电路的直流母线电压（如 311V）已接近普通无源探头的额定耐压上限，而开关管关断时产生的电压尖峰（由电感续流效应导致）会进一步突破这一限制。例如，在 BOOST 拓扑的 PFC 电路中，开关管关断瞬间，电感电流无法突变，会在开关管两端产生 “母线电压 + 电感感应电压” 的叠加尖峰，若电感值较大或负载突变，尖峰电压可能达到 1000V 以上。

此时，无源探头的内部分压电容（通常为几百 pF，耐压 600V 以下）会因过压被击穿，不仅导致探头报废，还可能将高压引入示波器内部，烧毁示波器的输入通道；更严重的是，若探头绝缘层破损，还可能引发操作人员触电事故。

2. 高频失真：丢失关键信号，误导调试判断

PFC 电路的核心测量参数（如开关管电压尖峰、电感电流纹波）包含大量高频成分，而无源探头的输入电容（15pF-30pF）会与电路中的寄生电感（如 PCB 走线电感、电感引脚电感）形成低通滤波电路。例如，若寄生电感为 10nH，探头输入电容为 20pF，二者的谐振频率约为 35MHz，对于 35MHz 以上的高频信号，会产生严重的衰减。

这种衰减会导致测量到的电压尖峰幅度远低于实际值，例如真实尖峰为 800V，测量值可能仅显示 500V，工程师可能因此误判电路的耐压设计足够，未采取有效的尖峰抑制措施（如增加 RC 吸收电路），最终导致开关管在实际工作中因过压损坏。

3. 负载效应：干扰电路正常工作，测量失去意义

理想的测量工具应具备 “无负载效应”，即不影响被测电路的原有工作状态。但无源探头的输入阻抗（尤其是输入电容）并非无穷大，接入 PFC 电路后，会改变电路的阻抗匹配关系。

以 PFC 的开关管驱动电路为例，驱动信号的上升沿需要快速充电开关管的栅极电容，若使用输入电容较大的无源探头测量驱动电压，探头的输入电容会与栅极电容并联，增加驱动电路的负载电容，导致驱动信号上升沿变缓（从 ns 级变为 μs 级）。这会使开关管的开关损耗显著增加，PFC 的转换效率下降，甚至引发开关管因开通 / 关断延迟而过热损坏 —— 此时测量到的数据已不是电路的真实性能，而是 “被探头干扰后的异常状态”，失去了调试参考价值。

4. 抗干扰能力弱：信号被污染，数据可信度低

PFC 电路是强电磁干扰源，高频开关产生的辐射干扰会通过空间耦合进入探头线缆；同时，PFC 的大电流回路（如整流桥、电感、开关管组成的主回路）会在接地线上产生较大的共模电压，而无源探头的接地线通常为 10cm-30cm 的鳄鱼夹线缆，较长的接地线会形成 “天线效应”，拾取大量共模干扰信号。

这些干扰信号会叠加在被测信号上，例如测量直流母线电压时，原本平稳的 311V 电压会出现几十 V 的高频纹波，工程师可能误判为电容滤波效果不佳，进而盲目增大滤波电容容量，不仅增加成本，还可能因电容过大导致开机冲击电流超标，引发新的问题。

三、替代方案：PFC 电路测量的 “正确工具选择”

既然无源探头不适合 PFC 电路测量，那么应选择何种工具才能满足需求？根据 PFC 电路的 “高电压、高频、强干扰” 特性，推荐以下三类专业探头，可根据具体测量参数（电压 / 电流）灵活选择：

1. 高压差分探头：电压测量的 “首选方案”

高压差分探头专为测量高电压差分信号设计，完美匹配 PFC 电路的电压测量需求，核心优势包括：

高耐压能力：常规型号耐压可达 1kV-6kV（峰值），部分高压型号甚至超过 10kV，可轻松覆盖 PFC 电路的母线电压与尖峰电压。

低输入电容：输入电容通常小于 5pF，远低于无源探头，能有效避免对高频信号的滤波效应，准确捕捉电压尖峰与快速上升沿。

强抗干扰能力：采用差分测量原理，可抑制共模干扰（如接地线上的共模电压），在强 EMI 环境下仍能输出稳定、干净的信号。

适用场景：PFC 开关管两端电压、直流母线电压、电感两端感应电压等电压类参数测量，推荐选择带宽≥500MHz、耐压≥1.5kV 的型号（如泰克 P5205、是德 N2795A）。

2. 电流探头：电流测量的 “必要工具”

PFC 电路的电流测量（如电感电流、开关管电流）无法通过探头直接接触实现，需使用电流探头，其核心优势包括：

非接触测量：基于霍尔效应或罗氏线圈原理，无需断开电路即可测量电流，避免破坏 PFC 主回路的完整性，降低调试风险。

宽频带与大电流范围：霍尔电流探头可测量直流到几百 kHz 的电流（如 0-100A），罗氏线圈则适用于高频大电流（如 kHz 到 MHz 级，电流可达千安级），可覆盖 PFC 的电感电流纹波与开关电流。

低插入损耗：对原有电路的阻抗影响极小，几乎无负载效应，确保测量数据的真实性。

适用场景：PFC 电感电流、开关管导通电流、输入交流电流等电流类参数测量，推荐根据开关频率选择：50kHz-200kHz 场景选霍尔探头（如泰克 A622），高频场景选罗氏线圈（如皮尔兹 RCT 系列）。

3. 高压有源探头：高精度高频测量的 “进阶选择”

若对测量精度与高频特性要求极高（如研发阶段分析 PFC 的 EMI 源头），可选择高压有源探头，其核心优势是 “高带宽 + 低输入阻抗影响”：

极高带宽：常规型号带宽可达 1GHz 以上，能捕捉 PFC 电路中几百 MHz 的高频谐波与 EMI 噪声。

极低输入电容：输入电容通常小于 1pF，对被测电路的负载效应几乎可忽略不计，适合测量敏感的驱动信号或高频噪声。

注意事项：耐压能力通常低于差分探头（多为 600V-1kV），需根据实际电压选择，且价格较高，适合高精度调试场景。

四、总结：避免误区，建立科学的 PFC 测量思维

PFC 电路测量中 “禁用无源探头” 并非主观规定，而是由二者的特性矛盾决定的客观规律。无源探头的耐压、带宽、输入阻抗特性，与 PFC 电路的高电压、高频、强干扰需求完全不匹配，强行使用不仅会导致测量数据失真，误导工程决策，还可能引发设备损坏与安全风险。

作为工程师，在进行 PFC 电路调试时，应建立 “先选对工具，再做测量” 的思维：电压测量优先用高压差分探头，电流测量必须用电流探头，高精度高频场景可选用高压有源探头。只有选择与被测对象特性匹配的测量工具，才能获得真实、可靠的数据，为 PFC 电路的性能优化与故障排查提供准确依据，最终确保设备的能效与可靠性达标。
