电流探头在共差模电流分离中的应用解析​

发布:西安普科科技
浏览次数:

在电子设备与电力系统运行过程中,电流信号往往包含共模电流与差模电流两种成分。共模电流是流经设备对地回路的非有用电流,易引发电磁干扰(EMI)、设备异常发热等问题;差模电流则是参与能量传输或信号传递的有用电流,是系统正常运行的核心。准确分离共模电流与差模电流,对设备电磁兼容性(EMC)设计、故障诊断及性能优化至关重要,而电流探头凭借其非侵入式测量特性与精准信号捕捉能力,成为实现这一分离的关键工具。


一、共差模电流分离的核心原理

共模电流与差模电流的本质差异,是电流探头实现分离的基础。从电路拓扑来看,差模电流在两根导线中呈反向流动,电流大小相等、方向相反,其产生的磁场在空间中可相互抵消;而共模电流在两根导线中呈同向流动,电流大小相近、方向相同,磁场会相互叠加。基于这一特性,电流探头通过特殊的线圈设计与测量方式,可分别捕捉两种电流成分:

差模电流测量:将电流探头套在两根导线外侧(如电源线的火线与零线),由于差模电流的磁场相互抵消,探头仅能感应到共模电流;若将探头单独套在一根导线上,此时测量的电流为 “差模电流 + 共模电流” 的叠加值。通过两次测量数据的计算(叠加值减去共模电流),即可分离出纯差模电流。

共模电流测量:除上述 “双导线套环” 直接测量方式外,部分专用共模电流探头采用对称线圈结构,能主动屏蔽差模磁场干扰,直接输出共模电流信号,无需额外计算,简化了分离流程。


二、电流探头分离共差模电流的实操步骤

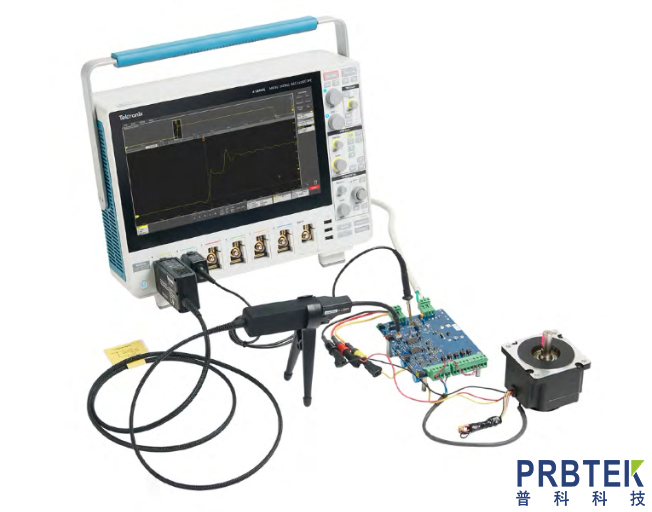

以常见的 “双探头法” 为例,结合电子设备电源线的电流分离场景,具体操作流程如下:

步骤 1:设备选型与准备

根据待测电流的量程(如 0-10A)、频率范围(如 DC-100MHz)及精度要求,选择适配的电流探头。例如,测量高频共模电流时,需选用带宽≥50MHz、共模抑制比(CMRR)≥60dB 的探头;同时准备示波器(用于信号采集)、校准源(确保探头精度)及绝缘手套(保障高压场景安全)。

步骤 2:差模电流初步测量

将单只电流探头套在电源线的 “火线” 上,确保探头与导线紧密贴合(避免磁场泄漏),连接示波器后开启设备。此时示波器显示的电流波形为 “差模电流(Id)+ 共模电流(Ic)” 的叠加值(I1=Id+Ic);重复操作,将探头套在 “零线” 上,测得电流值 I2=-Id+Ic(负号源于零线电流方向与火线相反)。

步骤 3:共模电流直接测量

将两只相同的电流探头分别套在火线与零线上,通过示波器的 “差分运算功能” 对两路信号进行处理。由于差模电流在两根导线中反向,叠加后相互抵消(Id - Id=0),最终输出信号仅为共模电流(Ic=(I1+I2)/2),实现共模电流的精准分离。

步骤 4:数据验证与分析

使用校准源模拟已知大小的共差模电流,输入探头系统后对比测量值与理论值,误差需控制在 ±3% 以内(符合工业标准)。若分离出的共模电流超过设备 EMC 限值(如 GB/T 17626.6 要求的≤500mA),则需针对性优化电路(如增加共模电感、接地电容)。




三、电流探头分离共差模电流的核心优势

相较于传统的 “分流电阻法”“霍尔传感器法”,电流探头在分离应用中展现出显著优势:

非侵入式测量,无电路干扰:无需断开导线或串联元件,避免了分流电阻引入的压降损耗(通常≤0.1V),也不会改变原电路的阻抗特性,尤其适用于精密电子设备(如医疗仪器、航空航天设备)的电流分离。

宽频带与高灵敏度,适配复杂场景:高端电流探头的带宽可覆盖 DC 至 1GHz,能捕捉高频共模电流(如开关电源产生的 10MHz 以上干扰电流),且最小可测电流低至 1mA,满足微弱差模信号(如传感器输出电流)的分离需求。

操作便捷,支持动态分离:通过示波器的实时波形显示,可动态观察共差模电流随设备工况(如负载变化、电压波动)的变化趋势,例如监测电机启动时共模电流的峰值,为 EMI 滤波设计提供动态数据支撑。


四、应用场景与注意事项

典型应用场景

电源系统 EMC 测试:在开关电源、UPS 的研发中,分离输入电源线的共差模电流,判断 EMI 干扰源类型(共模干扰需增加 Y 电容,差模干扰需增加 X 电容);

电机驱动故障诊断:在新能源汽车电机控制器中,分离相线电流的共差模成分,若共模电流异常增大(如超过 1A),可定位绝缘故障或 IGBT 模块损坏问题;

通信设备信号分析:在 5G 基站的射频电路中,分离信号线的差模信号(有用信号)与共模信号(干扰信号),优化信号传输效率。

关键注意事项

探头校准与安装:每半年需用标准电流源校准探头,避免因线圈老化导致精度下降;安装时需确保探头 “中心对齐导线”,偏差≤5mm(否则磁场泄漏会导致测量误差增加 10% 以上)。

共模抑制比(CMRR)的影响:低 CMRR(如 < 40dB)的探头在高频场景下易受差模信号干扰,需选择 CMRR 随频率变化平缓的产品(如 1MHz 时 CMRR≥50dB)。

安全防护:测量高压电路(如 380V 工业电源)时,需选用绝缘等级≥CAT III 600V 的探头,操作人员佩戴绝缘手套,避免触电风险。


五、技术发展趋势

随着电子设备向 “高频化”“小型化” 发展,电流探头在共差模分离领域的技术创新方向逐渐清晰:一是开发 “集成化模块”,将探头与信号处理芯片结合,直接输出分离后的共差模电流数据(无需示波器运算);二是提升高频性能,如采用纳米晶合金线圈,使探头在 1GHz 频率下的 CMRR 仍保持≥45dB,满足毫米波雷达、量子通信设备的测量需求。

总之,电流探头凭借其灵活的测量方式、精准的分离能力,已成为电子系统共差模电流分析的核心工具,在 EMC 设计、故障诊断等领域发挥着不可替代的作用,为设备稳定运行与性能优化提供了关键技术支撑。

以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:https://www.prbtek.cn/
