射频线缆中相位匹配范围(皮秒级)：原理、价值与应用解析

在射频（RF）与微波技术领域，信号的相位特性直接决定了系统性能的稳定性与精度。随着通信、雷达、测试测量等领域对信号同步性要求的不断提升，“相位匹配范围” 已成为射频线缆的核心技术指标之一，而以 “皮秒（pico second，1ps=10⁻¹² 秒）” 为单位的相位匹配精度，更是衡量高端射频线缆性能的关键标尺。本文将从概念本质、技术原理、核心价值及应用场景四个维度，全面解析射频线缆中的皮秒级相位匹配范围。

一、从基础概念切入：什么是射频线缆的 “相位匹配范围（皮秒级）”

要理解这一指标，需先拆解 “相位”“相位匹配” 与 “皮秒级精度” 三个核心要素：

1. 射频信号的 “相位”：不止于 “波形位置”

在射频领域，信号以电磁波形式沿线缆传输，其相位本质是描述信号在特定时刻的 “位置状态”—— 例如正弦波信号在周期内的振幅、变化趋势（上升沿 / 下降沿）等。对于射频系统而言，相位并非孤立存在：当多路信号需协同工作（如雷达的多通道接收、MIMO 通信的多天线传输）时，各通道信号的相位差直接影响 “信号合成精度” 与 “时间同步性”。

2. 相位匹配：解决 “多路信号的相位差一致性”

“相位匹配” 特指多根射频线缆在相同传输条件下（如相同频率、温度、环境），传输同一信号时产生的相位差控制在预设范围内。例如，某套射频系统需同时使用 2 根线缆传输信号，若规定 “相位匹配范围 ±3ps”，则意味着在额定条件下，这 2 根线缆传输信号的相位差不会超过 3 皮秒 —— 这种一致性是确保系统 “协同工作” 的基础。

3. 皮秒级精度：为何是 “10⁻¹² 秒”？

皮秒（ps）是极短的时间单位，1 皮秒仅为 1 纳秒（ns）的千分之一、1 微秒（μs）的百万分之一。将相位匹配精度量化到皮秒级，本质是对 “信号传输时延差” 的严苛控制：
根据电磁波传播规律，相位差与传输时延差直接相关（公式：相位差 Δφ = 2πf×Δt，其中 f 为信号频率，Δt 为时延差）。当信号频率达到 1GHz 时，1ps 的时延差会导致约 3.6° 的相位差；若频率提升至 10GHz，1ps 时延差对应的相位差将增至 36°—— 这一相位差足以导致雷达目标定位偏移、通信信号误码率飙升。因此，皮秒级相位匹配本质是通过控制 “时延差”，间接实现对 “相位差” 的高精度管控。

二、技术原理：皮秒级相位匹配如何实现？

射频线缆的相位匹配精度（尤其是皮秒级）并非天然具备，而是通过 “材料选择、结构设计、工艺控制” 三大环节共同保障，核心是降低 “影响时延一致性的变量”：

1. 材料：从 “介电常数稳定性” 入手

线缆的信号传输速度由 “绝缘介质的介电常数（εr）” 决定（公式：v = c/√εr，c 为光速），而介电常数的微小变化会直接导致传输速度波动，进而产生时延差。
为实现皮秒级匹配，高端射频线缆需选用低损耗、高稳定性的绝缘材料：例如聚四氟乙烯（PTFE）、全氟烷氧基（PFA）等氟聚合物，其介电常数（εr≈2.1）不仅低（利于提升传输速度），且在 - 55℃~125℃的宽温范围内变化量小于 0.01—— 这意味着在环境温度波动时，多根线缆的传输速度变化趋于一致，时延差被控制在皮秒级。

2. 结构：对称设计与阻抗均匀性

线缆结构的不对称性（如内导体偏心、屏蔽层厚度不均）会导致 “信号传输路径长度差异”，进而产生时延差。以常用的半刚性射频线缆为例，实现皮秒级相位匹配需满足：

内导体同心度：内导体与绝缘介质的圆心偏差≤0.01mm，确保信号沿线缆中心轴传输，避免路径偏移；

阻抗均匀性：特性阻抗（如 50Ω、75Ω）的波动范围≤±1Ω，减少因阻抗突变导致的信号反射（反射会引入额外相位偏移）；

屏蔽层完整性：采用双层镀银铜带屏蔽，屏蔽效能≥100dB，避免外界电磁干扰（EMI）对相位的扰动 —— 干扰信号可能叠加在传输信号上，导致相位漂移。

3. 工艺：精细化生产与筛选

即使材料与结构设计达标，生产过程中的微小误差仍可能破坏相位一致性。因此，皮秒级相位匹配线缆需经过 “三步严苛工艺”：

精准切割：采用激光切割技术，将多根线缆的长度误差控制在 ±0.1mm 以内（长度差直接导致时延差，1mm 的长度差对应约 5ps 的时延差，需通过切割消除）；

相位分选：生产后对每根线缆进行 “相位测试”—— 在额定频率范围内（如 1GHz~40GHz），测量其传输时延，将时延差在 ±1ps~±5ps 范围内的线缆归为 “匹配组”；

环境老化测试：将匹配组线缆置于高低温循环（-55℃~125℃）、振动（10Hz~2000Hz）环境中测试 1000 小时，筛选出相位漂移小于 1ps 的 “稳定品”—— 确保实际应用中，环境变化不会破坏相位匹配精度。

三、核心价值：为何皮秒级相位匹配对射频系统至关重要？

皮秒级相位匹配并非 “技术炫技”，而是直接决定射频系统能否 “正常工作” 与 “达到设计指标” 的关键，其价值集中体现在三个维度：

1. 保障信号同步：避免 “时间差导致的功能失效”

在需要多路信号协同的系统中，相位匹配精度直接等同于 “时间同步精度”。例如：

MIMO 通信系统：5G 基站的大规模 MIMO 技术需同时通过 8 根、16 根甚至 64 根射频线缆传输信号，若两根线缆的相位匹配误差为 10ps，在 28GHz 毫米波频段下，对应的相位差将达到 100.8°，导致信号在空间合成时出现 “增益抵消”，通信速率下降 30% 以上；

相控阵雷达：雷达的波束扫描依赖 “多通道信号的相位加权”，若某通道线缆的相位偏移 5ps，在 10GHz 工作频率下，波束指向会偏移约 0.5°—— 对于探测距离 100km 的雷达，这一偏移会导致目标定位误差超过 800 米，完全失去探测意义。

2. 提升测量精度：消除 “线缆引入的系统误差”

在射频测试测量领域（如示波器、信号分析仪的校准），线缆本身的相位误差会直接叠加到 “被测信号” 上，导致测量结果失真。例如：

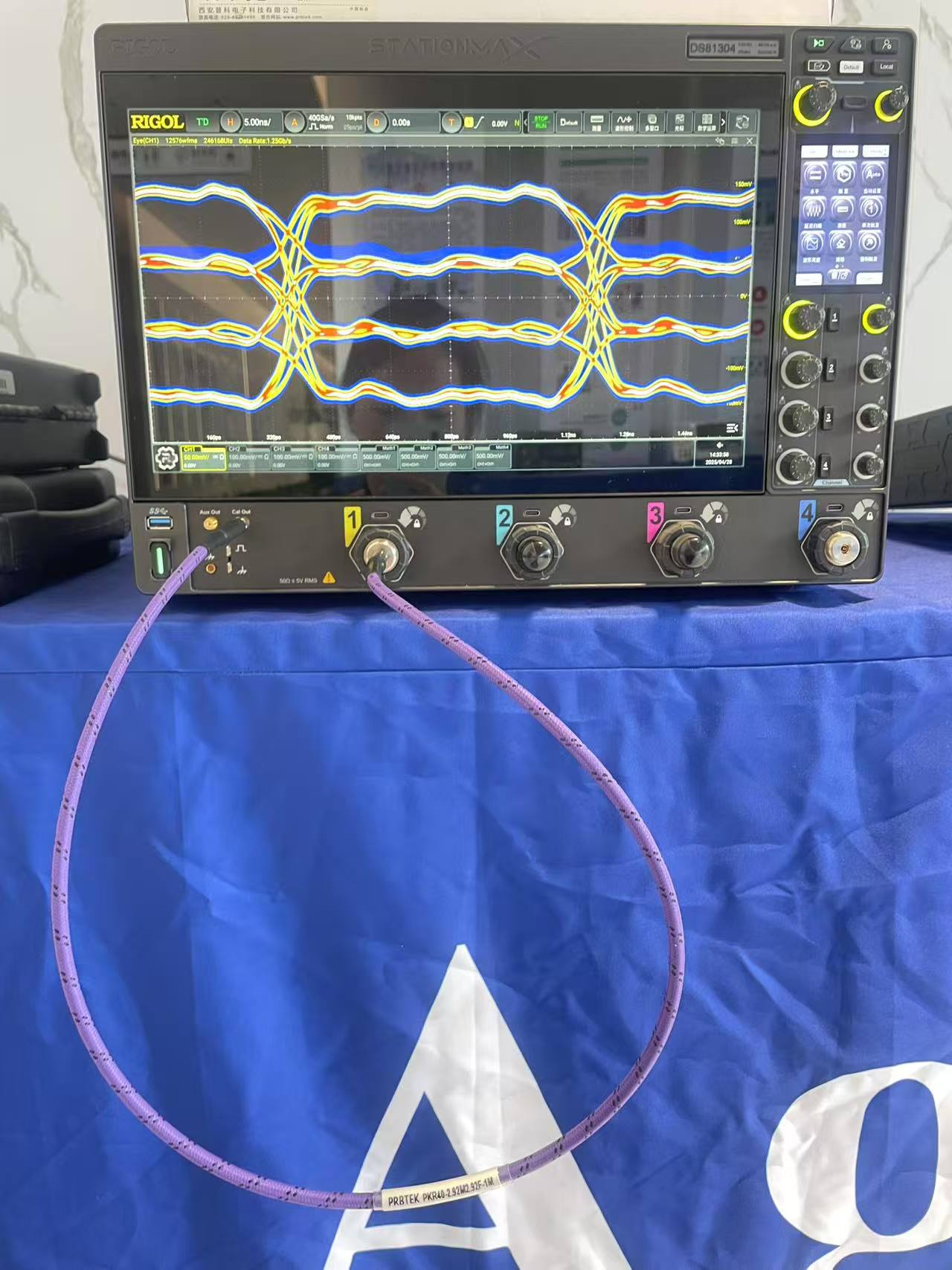

当使用示波器测量 10GHz 的高速数字信号（如 PCIe 6.0）时，若测试线缆的相位匹配误差为 3ps，会导致示波器捕捉到的 “眼图” 出现 “边沿偏移”，误将 “信号抖动” 判断为 “器件故障”；

对于射频功率放大器的线性度测试，线缆相位误差会导致 “输入输出信号的相位差测量偏差”，进而使功率附加效率（PAE）的计算误差超过 5%，影响产品性能评估。

3. 增强系统可靠性：降低 “环境波动的影响”

工业、航空航天等领域的射频系统需在 “宽温、振动、辐射” 等恶劣环境下工作，普通线缆的相位会随环境变化而漂移，而皮秒级相位匹配线缆通过 “材料稳定性” 与 “结构优化”，可将环境导致的相位漂移控制在 1ps 以内：

在航空航天领域，飞行器的射频导航系统（如 GPS）使用的线缆，需在 - 55℃（高空低温）至 85℃（发动机附近高温）环境下保持相位稳定，若相位漂移超过 2ps，会导致 GPS 定位精度从 1 米降至 10 米以上；

在工业自动化领域，射频识别（RFID）系统的多通道读写器，若线缆因振动导致相位偏移 3ps，会导致 “多标签同时识别” 时的误读率从 0.1% 升至 5%，影响生产效率。

四、应用场景：哪些领域必须依赖皮秒级相位匹配线缆？

皮秒级相位匹配线缆的应用场景，均具备 “高频率、多通道、高同步需求” 的共性，核心集中在四大领域：

1. 通信领域：5G/6G 基站与卫星通信

5G 毫米波基站：28GHz、39GHz 频段的基站需使用 “大规模 MIMO 阵列”，每阵列包含 64~256 个通道，每个通道的线缆需满足 “相位匹配 ±2ps”，以确保波束赋形的精度；

卫星通信地面站：地面站与卫星的信号传输需通过 “多通道接收天线”，线缆的相位匹配精度需控制在 ±1ps 以内，避免因相位差导致 “信号解调误码”—— 对于 Ka 频段（20GHz~30GHz）的卫星通信，1ps 的相位误差会导致误码率从 10⁻⁶升至 10⁻³，无法满足高清视频传输需求。

2. 雷达与电子战：相控阵雷达与电子对抗

舰载相控阵雷达：雷达的多通道信号需通过 “甲板下的线缆束” 传输，受海水湿度、船体振动影响，线缆需满足 “-40℃~60℃环境下相位漂移≤1ps”，确保对空中目标的持续精准跟踪；

电子对抗系统：电子战设备需 “同时接收、分析多路敌方射频信号”，线缆的相位匹配精度需达到 ±3ps，以准确计算 “敌方信号的到达角（DOA）”，实现对干扰源的定位。

3. 测试测量：射频校准与高速信号测试

示波器探头线缆：泰克、安捷伦等品牌的高端示波器（如泰克 DPO70000 系列），其配套的射频探头线缆需满足 “相位匹配 ±1ps”，用于校准 “高速数字信号的抖动与眼图”；

射频信号分析仪校准：国家计量院对信号分析仪的校准，需使用 “相位匹配 ±0.5ps” 的标准线缆，确保 “频率、相位、功率” 等参数的校准误差小于 0.1%。

4. 航空航天与国防：导航、遥感与武器系统

飞行器导航系统：无人机、战斗机的惯性导航与射频导航（如北斗）的信号融合，需使用 “抗辐射、宽温” 的皮秒级相位匹配线缆，相位漂移≤1ps，确保导航精度；

精确制导武器：导弹的末制导雷达需通过 “多通道线缆” 传输信号，相位匹配精度需达到 ±2ps，确保对目标的锁定误差小于 1 米。

五、总结：皮秒级相位匹配 —— 射频系统的 “隐形基石”

在射频技术向 “更高频率、更多通道、更高精度” 发展的今天，皮秒级相位匹配线缆已从 “可选配件” 变为 “核心组件”。它看似只是 “控制相位差” 的简单指标，实则是 “材料科学、结构工程、工艺控制” 的综合体现，更是保障通信、雷达、测试测量等系统 “性能达标、稳定可靠” 的隐形基石。

对于工程师而言，选择皮秒级相位匹配线缆时，需结合 “工作频率、环境条件、通道数量” 三大要素：例如，5G 毫米波基站需选择 “±2ps 匹配、-40℃~85℃宽温” 的线缆，而实验室校准则需 “±0.5ps 匹配、低损耗” 的线缆。只有精准匹配需求，才能充分发挥皮秒级相位匹配的价值，让射频系统真正实现 “高精度、高稳定、高可靠” 的工作目标。
