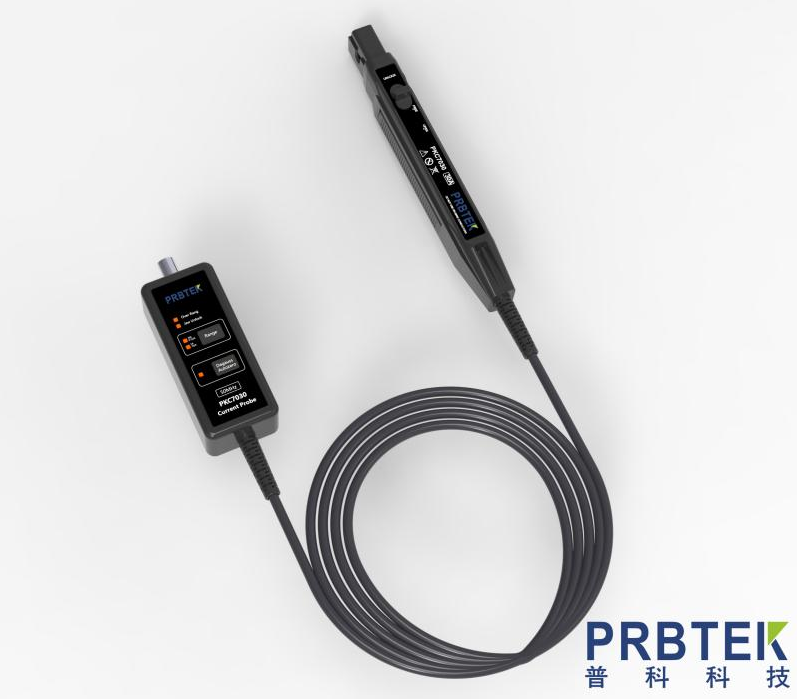

高频电流探头PKC7030H在射频功率放大器研发场景中的应用方案

一、客户背景

客户名称：某通信技术有限公司

行业领域：移动通信设备研发与制造行业

测试需求：在5G射频功率放大器研发过程中，需精确测量功放供电回路的高频脉冲电流，覆盖2A-25A量程范围，重点捕获30MHz-120MHz频段的电流瞬态波形；同时需兼容客户现有示波器等设备。

二、应用所需整套仪器

三、系统搭建

1. 探头供电搭建

将PKC7030H标配的DC12V/2A电源适配器接入220V市电，输出端插入探头电源接口。

2. 信号传输链路搭建

使用标配BNC信号连接线，一端牢固接入PKC7030H的BNC输出接口，另一端接入是德科技DSOX1204G示波器的CH1通道，旋紧接口螺母。

3. 示波器基础配置

将示波器CH1通道输入阻抗切换为1MΩ，耦合模式设置为“DC”，触发方式选择“边沿触发”，触发源指定为CH1。

4. 被测功放系统搭建

将直流稳压电源输出端与射频功率放大器供电输入端连接，调节稳压电源输出至功放额定供电电压；

将射频信号源输出端与功放激励信号输入端连接，射频负载与功放射频输出端连接；

打开PKC7030H探头开关控制杆，将功放供电回路的正极导线置于探头传感器头中央位置，推回控制杆至LOCK状态，确认钳口完全闭合无松动。

四、测试方法

1. 设备预热与状态检查

开启所有测试设备，预热30分钟，检查各设备指示灯状态正常，无故障报警。

2. 探头消磁与调零

在射频功放未启动状态下，按下PKC7030H探头上的“消磁自动调零”按钮，待绿色调零指示灯熄灭后，完成调零操作。

3. 量程与激励信号设置

根据射频功放额定工作电流15A，按下探头“量程选择”按钮，切换至30A量程（10X衰减），确认量程指示灯绿灯亮起；

通过射频信号源设置激励信号频率为50MHz、100MHz，输出功率为0dBm。

4. 示波器参数优化

调节示波器时基至50ns/div，电压档位至2V/div，调节触发电平至1V，确保能够稳定捕获功放工作时的高频电流波形。

五、总结

本方案基于PKC7030H高频电流探头搭建的射频功率放大器供电电流测试系统，精准匹配某通信技术有限公司的研发测试需求，核心优势体现在三方面：

一是120MHz宽频带完美覆盖5G射频功放30MHz-120MHz的高频电流测试需求，±1%的测量精度为功放电源拓扑优化、效率提升提供了可靠的数据支撑；

二是兼容性强，直接适配客户现有示波器，大幅降低了新增测试设备的采购成本；

三是操作便捷高效，自动消磁调零、一键量程切换等功能简化了测试流程，提升了多批次研发样品的测试效率。
