PKC7300高频电流探头在工业变频器故障诊断中的应用方案

一、客户背景与测试需求

客户名称：某重工集团

所属行业：工业自动化、重型机械制造

测试需求：

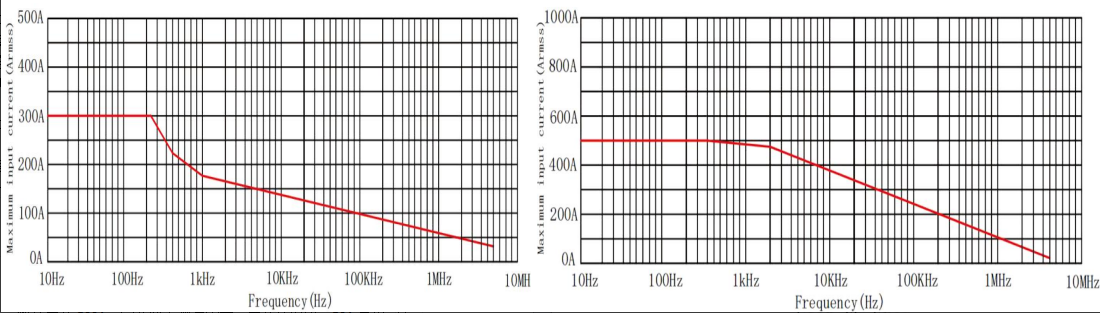

精确测量：需要对大功率变频器输出侧的电流波形进行精确测量，以分析其谐波含量、开关特性（如IGBT的开关瞬态），诊断因电流异常导致的设备过热、电机振动等故障。要求能准确捕获300A以内的连续电流和500A的峰值电流。

兼容性：必须兼容客户现有实验室的示波器（是德科技Keysight DSOX3054A），实现无缝连接和信号采集。

安全性：测量环境为600V CAT II电压等级，要求探头具备相应的安全认证，确保操作人员与设备安全。

二、应用方案核心仪器配置

本方案围绕PKC7300探头构建了一套完整、安全的测试系统。

三、系统搭建与测试方法

1. 系统搭建步骤：

a. 安全准备:确保变频器完全断电。操作人员佩戴绝缘手套;

b. 连接仪器：先将PKC7300的电源适配器连接至市电，并插入探头主机的电源插口。使用BNC连接线将探头输出接口与示波器的CH1通道连接;

c. 示波器设置：开启示波器，将对应通道的输入阻抗设置为1MΩ（这是确保测量精度的关键步骤，若设为50Ω会导致幅值严重失准），探头衰减比设置为10X（对应50A量程）或100X（对应300A量程）。

2. 测试方法与流程：

a. 探头预校准（消磁与调零）：在不夹持任何导线的情况下，滑动探头开关控制杆至完全闭合（LOCK状态，此时钳口打开指示灯熄灭）。按下 “Degauss AutoZero” 按钮，指示灯亮起，探头自动进行约5秒的消磁和调零，以消除剩磁影响，提高直流测量精度。完成后会发出提示音。

b. 预估电流与选择量程：根据变频器功率预估工作电流。初始测量可先选用50A量程（0.1V/A），以获得更高的分辨率（10mA）。若电流过大导致过载报警（红灯亮、蜂鸣器响），则切换至300A量程（0.01V/A）;

c. 夹持测量与上电：滑动开关控制杆打开探头钳口，将其钳入变频器输出的一相导线，确保导线位于钳口中心位置，然后闭合钳口至LOCK状态。一切就绪后，为变频器上电并启动运行;

d. 波形捕获与分析：在示波器上稳定触发并捕获电流波形。利用示波器的测量功能，读取电流有效值、峰值，并观察波形是否存在畸变、毛刺等异常现象。

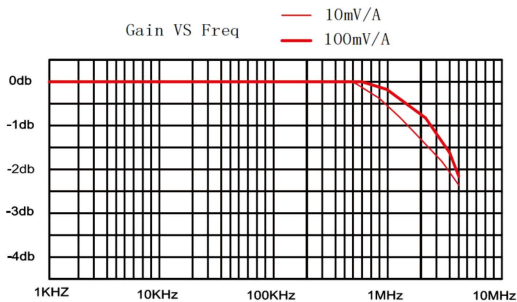

PKC7300的幅频特性保证了在8MHz带宽内信号的保真度。

四、测试结果与结论

测试结果：

成功捕获了变频器在不同负载和频率下的输出电流波形。在50A量程下，清晰地观测到IGBT开关引起的电流高频振荡（频率在1-2MHz范围内），波形上升时间测量值与探头本身的上升时间（≤44ns）相符，验证了其高频响应能力。

通过FFT功能分析，精确测得了电流的基波和各次谐波分量，为评估变频器谐波失真提供了关键数据。整个测量过程稳定，探头无发热现象，过载报警功能在电流超限时及时提示，有效保护了设备。

方案总结：

PRBTEK PKC7300高频电流探头凭借其300A的大电流测量能力、DC-8MHz的带宽、高达±1%的精度以及完备的安全设计，完美契合了工业变频器故障诊断的复杂需求。
