基于泰克P6015A高压探头的开关电源测试技术

在设计或调试开关电源的过程中，准确测量功率器件和高电位节点的电压波形是评估产品性能、可靠性及安全性的关键。以泰克P6015A的高压无源探头为例，凭借40kV DC/20kV AC RMS的超高额定电压，成为进行此类高压测量的常用工具。本文将介绍如何采用P6015A进行开关电源测试。

一、测试需求与探头选型依据

开关电源的功率变换环节普遍存在千伏级电压。测量对象包括：

开关器件电压应力：MOSFET/IGBT的漏源电压(Vds)/集射电压(Vce)

直流母线电压：电容两端的高压直流及纹波

这些测量点的电压峰值远超普通探头范围，但又蕴含关键的性能与故障的重要信息。P6015A可以提供1000:1的衰减比，将数千伏高压衰减至示波器的安全输入范围，75MHz带宽足以捕捉开关频率数百kHz以下的波形细节，750MΩ高输入阻抗可以降低干扰信号对待测电路的影响，是此类应用的合适选择。

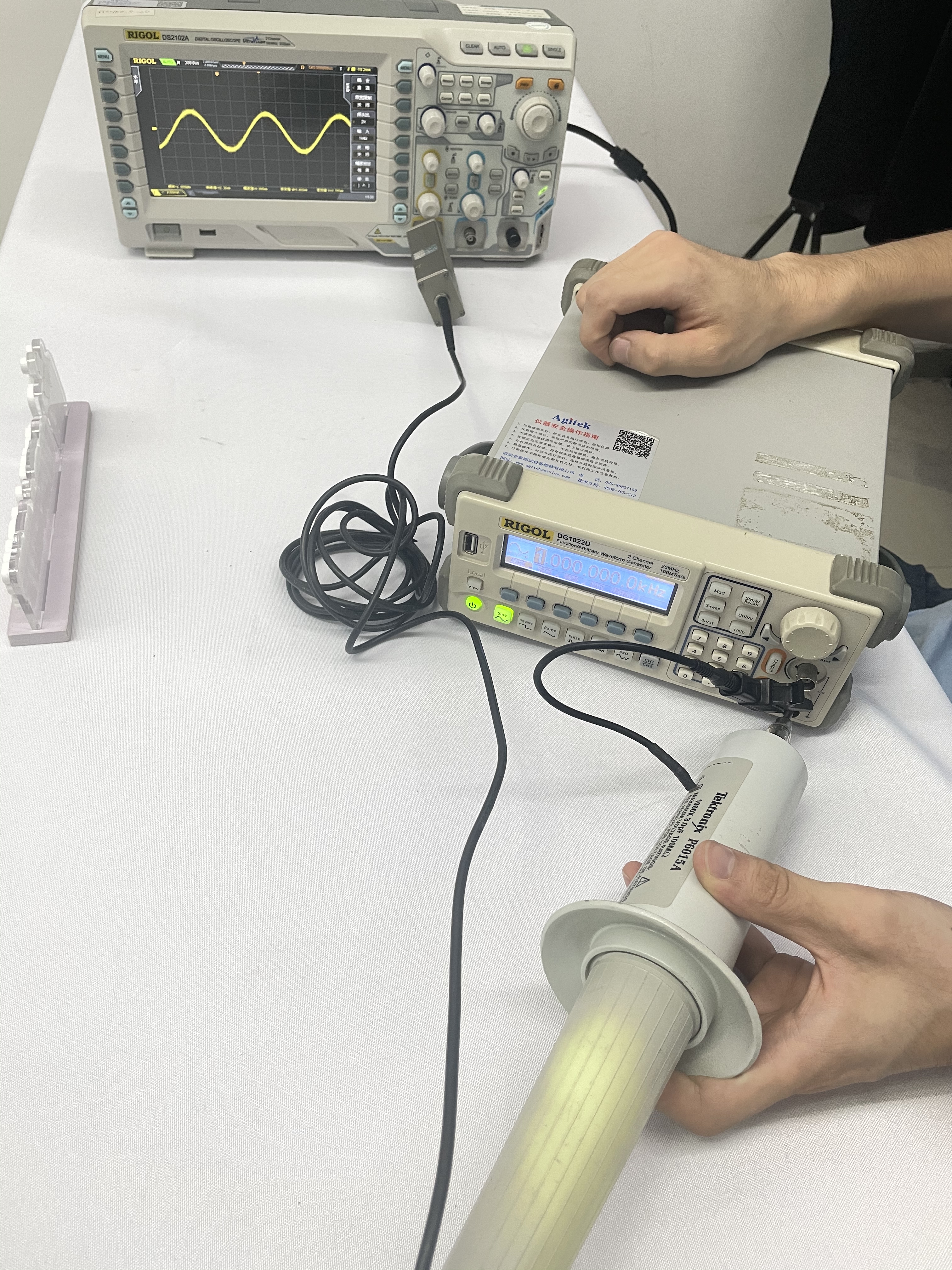

二、测试系统构成与连接

核心设备：

1.泰克P6015A高压探头：主测量单元。

2.示波器：带宽≥100MHz，需支持50Ω输入阻抗及高压探头设置。

3.高压差分探头（可选）：用于浮地测量或同时测量电流（配合电流探头）。

4.高压隔离电源与负载：为被测设备提供能源并消耗功率。

安全连接步骤（至关重要）：

1.完全断开被测设备电源。

2.先连接P6015A的接地线（重型鳄鱼夹）至可靠的接地参考点（如母线电容负极）。

3.后连接探头尖端至高压测试点（如开关管漏极）。

4.检查所有连接牢固无误后，方可上电测试。

5.严禁在带电状态下插拔探头或更改连接！

三、关键测试项目与流程

1. 开关器件电压应力测试

目的：评估功率管在开关过程中的电压尖峰、振铃及关断耐压，验证缓冲电路有效性并预防器件过压失效。

方法：将P6015A直接并联于开关管两端（Drain至Source）。设置示波器通道衰减比为1000:1，触发模式为边沿触发。捕获开关瞬态波形，重点关注：

最大关断电压尖峰：是否超出器件额定耐压的80%（需留足裕量）。

振铃频率与幅度：反映电路寄生参数，评估EMI风险。

电压上升/下降时间：关联开关损耗计算。

2. 直流母线电压质量测试

目的：分析输入电源的稳定性及电容滤波效果，检测是否存在异常振荡或过大纹波。

方法：将P6015A并联于正负直流母线之间。示波器采用AC耦合观察纹波，或DC耦合观察总电压。需注意：

纹波电压：反映了电容的ESR及负载电流的波动。

电压跌落：大负载瞬态时母线的电压跌落幅度。

四、数据分析与典型故障诊断

通过P6015A捕获的波形是诊断问题的直接证据：

电压尖峰过高：通常表明布局寄生电感过大或缓冲电路（Snubber）参数不当。

异常振铃：提示功率回路存在阻抗失配，可能源于器件参数不匹配或PCB布局不佳。

母线电压塌陷：可能是前级供电不足或滤波电容容量/ESR不合适。

五、安全注意事项总结

1.个人防护：操作必须佩戴高压绝缘手套，站立于绝缘垫上，遵循"单手操作"原则。

2.设备状态确认：每次使用前仔细检查探头、电缆及连接器有无破损。

3.规范连接顺序：严格遵守"先接地，后接高压；先断电，后拆线"的原则。

4.正确设置示波器：务必确认通道设置为1000:1衰减，防止读数错误导致误判。

5.环境管理：保持工作区域整洁、干燥、无杂物，防止高压电弧或短路。

高压单端探头为开关电源的测试提供了一个安全、可靠的解决方案。它使工程师能够直接观察功率级的真实高压波形，为优化效率、提升可靠性和确保安全性提供了不可或缺的数据支持。
