普科科技PKC系列:高性能射频线缆的卓越之选

一、产品概述：高性能射频测试的核心选择

PKC 系列测试电缆是普科科技（PRBTEK）专为射频微波测试场景研发的高性能产品，具备极高性价比与超长使用寿命。其核心结构采用镀银铜中心导体，搭配低密度 PTFE 介质与镀银铜带绕包技术，能有效降低信号传输损耗；连接器选用不锈钢壳体与皱铜锻金中心针，从材质层面保障长期稳定使用。同时，该系列电缆提供成熟的铠甲选配方案，可搭配PVC铠甲、加强型不锈钢铠甲、不锈钢PUR护套铠甲，进一步提升耐用性与使用寿命，满足不同环境下的测试需求。

二、技术指标：覆盖多场景的性能参数

（一）电气性能

不同型号的频段、衰减、功率等关键指标各有侧重，可匹配中低频至高频的测试需求。其中，PKC06-NMNF-1M/PKC06-NMNM-1M 型号支持DC~6GHz频段，每米衰减仅0.86dB，平均功率达300W@25℃；

PKC18-2.92M2.92F-1M/PKC18-2.92M2.92M-1M 型号则拓展至DC~18GHz高频段，每米衰减1.52dB，平均功率200W@25℃。全系列电缆的传播速率均为76%，屏蔽效率超过90dB，阻抗统一为50Ω，耐压达1000DC，能有效隔绝外部干扰，保障信号传输稳定性。

（二）物理机械性能

在物理特性上，PKC系列电缆的结构设计兼顾防护与灵活性。

电缆外径为4.8mm，搭配不同铠甲后尺寸有所差异：PVC铠甲外径 11mm，不锈钢铠甲与PUR 铠甲外径均为10mm；

连接器保持力达780N，最小弯曲半径24mm，可在狭小空间内灵活部署；

插拔次数超过5000次，能满足高频次测试场景的使用需求。

此外，不同铠甲的抗压性能不同，PVC铠甲抗压为200N/25mm，不锈钢与 PUR铠甲抗压则提升至1000N/25mm，温度适应范围覆盖-55℃至 + 85℃，适配多环境测试。

三、电缆结构与铠甲方案：保障耐用性与适配性

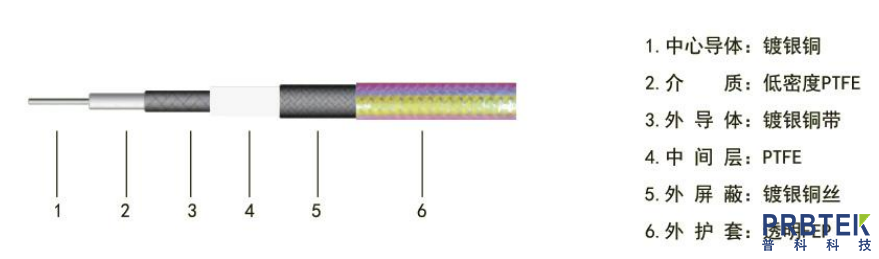

（一）电缆结构

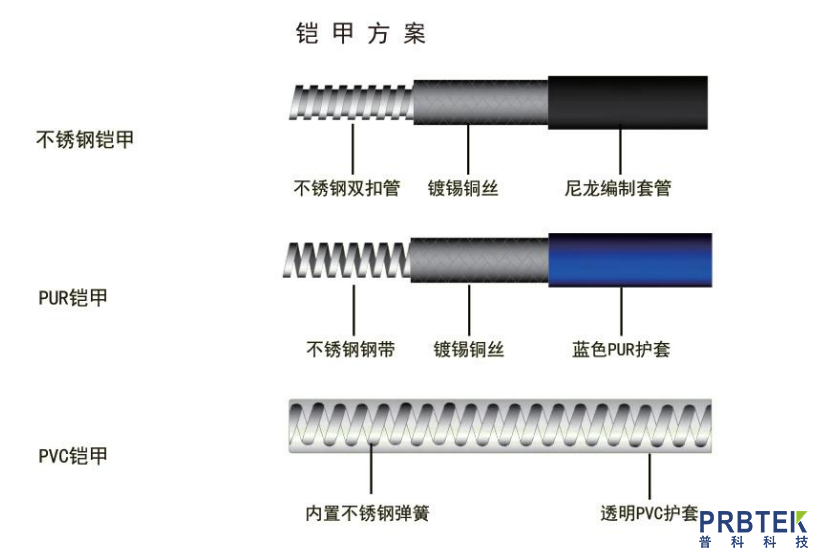

（二）铠甲方案

针对不同使用场景的防护需求，该系列提供三种铠甲方案：

四、使用注意事项

为避免电缆损坏、保障测试精度，使用时需遵循以下要求：

严格遵守24mm的最小弯曲半径，尤其避免在连接器两端过度弯曲，防止内部结构损坏；

禁止夹捏、挤压线缆，不可在电缆或组件上放置重物；

连接设备时，不得拉伸电缆或用其支撑额外重量，避免在连接器附近弯曲组件；

保持测试环境清洁干燥，防止外来物质与化学物破坏内部连接。

以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。旨在为用户提供高品质的探头附件，打造探头附件国产化知名品牌。更多信息，欢迎登陆官方网站进行咨询：https://www.prbtek.cn/
