双极化喇叭天线：原理、设计与应用

在现代通信与电子技术领域，天线作为不可或缺的关键部件，其性能的优劣直接关乎系统的整体表现。双极化喇叭天线以其独特的优势，在众多天线类型中脱颖而出，广泛应用于卫星通信、雷达探测、射电天文等诸多领域。

工作原理：开启极化多样性之门

双极化喇叭天线的核心在于能够同时发射或接收两种相互正交的极化波，通常为水平极化和垂直极化。极化，简单来说，描述的是电磁波电场矢量在空间的取向。当微波信号从喇叭天线的输入端口进入后，通过特殊的激励结构，如正交探针或耦合装置，在喇叭内部激励起相互正交的电磁场模式。

以常见的矩形波导馈电的双极化喇叭天线为例，当信号输入时，在波导中会激励起特定的电磁波模式，如\(TE_{10}\)模和与之正交的另一模式。这些模式在喇叭的传播过程中，逐渐在喇叭口径面上形成相互正交的电场分布，从而向空间辐射出水平极化和垂直极化的电磁波。这种极化多样性使得天线能够更有效地利用空间电磁波资源，提升通信系统的容量和抗干扰能力。例如，在复杂的电磁环境中，不同极化的信号可能受到不同程度的干扰，双极化天线可以通过选择受干扰较小的极化方式来保障通信质量。

结构设计：精巧构造铸就卓越性能

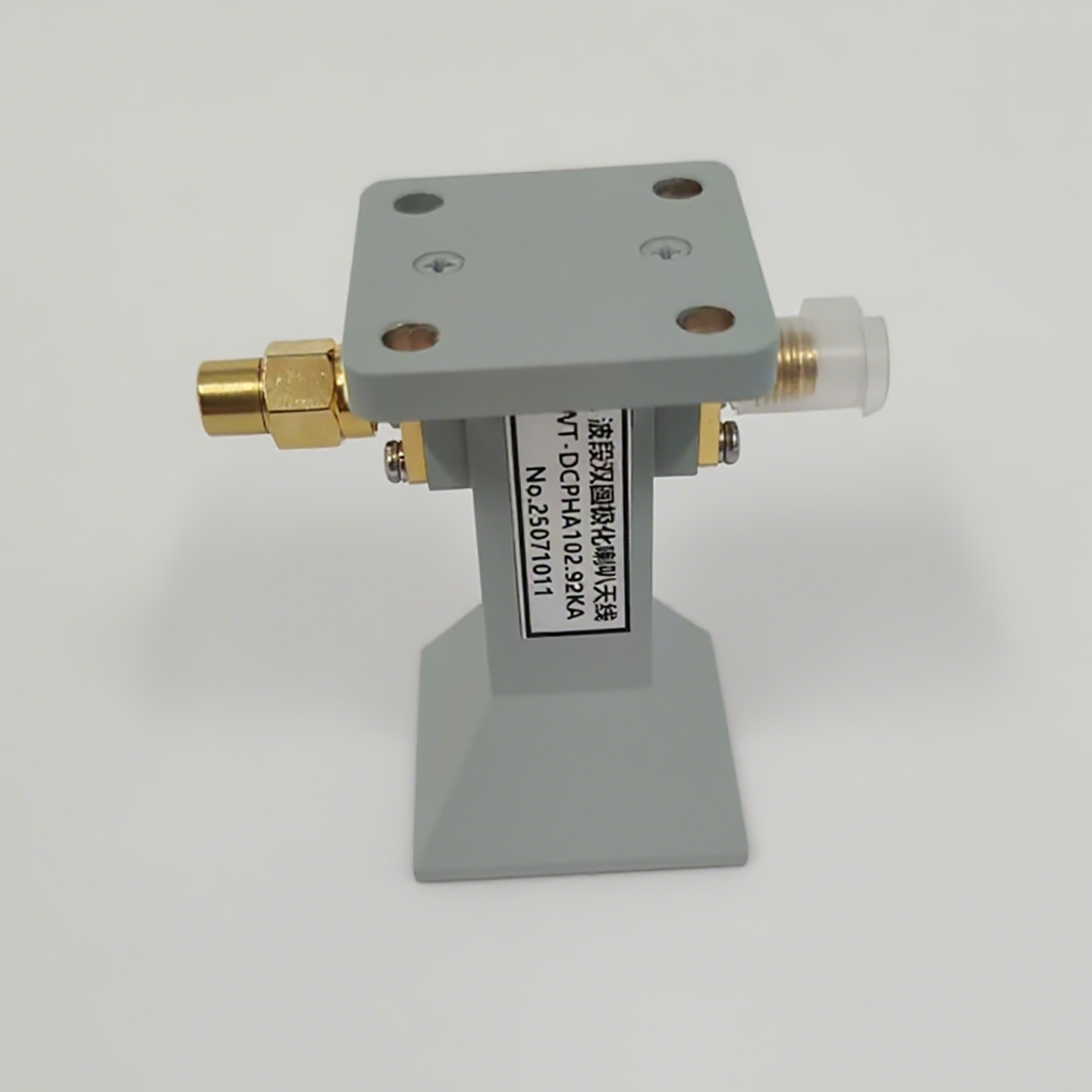

喇叭形状与尺寸

喇叭天线的形状和尺寸对其性能起着决定性作用。常见的喇叭形状有矩形、圆形、圆锥等。矩形喇叭在设计双极化天线时较为常用，因其易于实现正交极化的激励与辐射。喇叭的尺寸，包括口径大小、长度等参数，直接影响天线的工作频率范围、增益和波束宽度。一般而言，口径越大，天线在相同频率下的增益越高，波束宽度越窄，方向性也就越强；而喇叭长度的增加有助于改善天线的阻抗匹配，拓宽工作频带。

极化实现结构

为了实现双极化功能，天线内部需要精心设计极化实现结构。一种常见的方式是采用正交的馈电探针或馈电网络。在四脊喇叭天线中，通过在喇叭的四个内壁上加载脊结构，并采用正交的馈电方式，使得天线能够同时激励起水平和垂直方向的电场，实现双极化辐射。这些脊结构不仅有助于拓宽天线的工作带宽，还能提高极化隔离度，减少两种极化之间的相互干扰。

材料选择

天线的材料选择同样至关重要。喇叭主体通常采用金属材料，如铝、铜等，因其具有良好的导电性，能够有效地引导和辐射电磁波。对于一些对重量有严格要求的应用场景，如卫星通信中的星载天线，会选用轻质高强度的合金材料。而在馈电结构和一些绝缘部位，则会使用具有低损耗、高介电常数的介质材料，以确保信号的高效传输和稳定的电磁场分布。

性能特点：多维度优势尽显锋芒

宽频带特性

双极化喇叭天线具有出色的宽频带性能，能够在较宽的频率范围内保持良好的工作状态。这一特性使得它能够适应多种通信标准和信号频段，无需频繁更换天线即可满足不同的应用需求。例如，一些宽带双极化四脊喇叭天线能够覆盖从 C 波段到 Ku 波段的多个频段，带宽可达数倍频程，为多频段通信系统提供了有力支持。

高增益与方向性

喇叭天线本身具有较高的增益和良好的方向性，双极化喇叭天线继承了这一优点。通过合理设计喇叭的形状和尺寸，能够将电磁波能量集中在特定方向上辐射，从而提高信号的传输距离和接收灵敏度。在雷达探测中，高增益和强方向性的双极化喇叭天线可以更精准地探测目标的位置和特征，提高雷达系统的分辨率和探测范围。

高极化隔离度

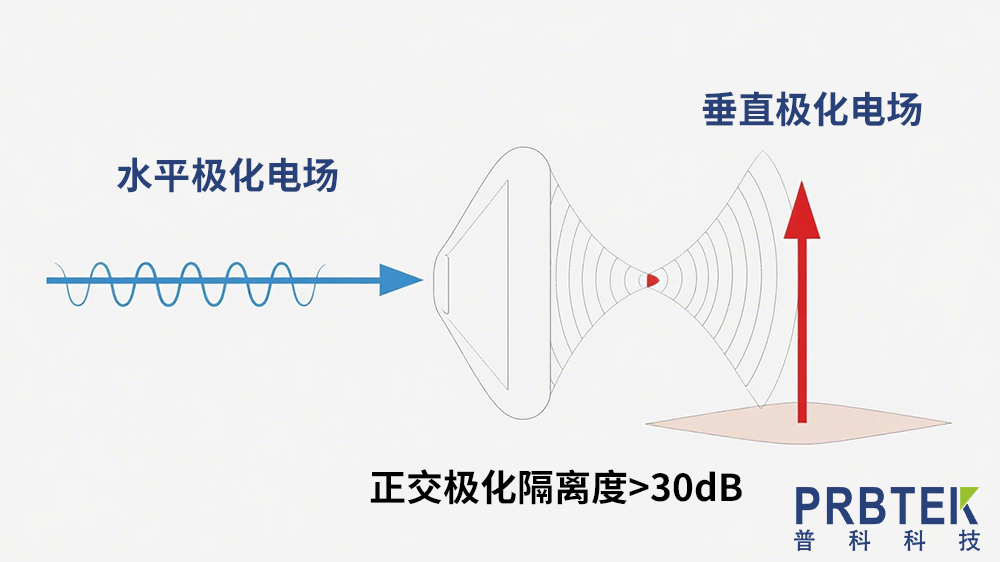

极化隔离度是衡量双极化天线性能的重要指标之一，它表示两种极化之间的相互隔离程度。双极化喇叭天线通过精心设计的结构和馈电方式，能够实现较高的极化隔离度，一般可达 20dB 以上，甚至在一些高性能天线中可超过 30dB。高极化隔离度确保了两种极化信号之间的串扰极小，使得天线在接收和发射信号时能够准确地区分不同极化的信号，提高通信的准确性和可靠性。

应用领域：多场景助力科技发展

卫星通信

在卫星通信领域，双极化喇叭天线扮演着关键角色。卫星与地面站之间的通信需要高效、可靠的天线支持。双极化喇叭天线的宽频带和高增益特性，使其能够满足卫星通信中不同频段的信号传输需求，同时提高信号的传输质量和抗干扰能力。在卫星电视广播中，用户端的接收天线常采用双极化喇叭天线，以接收来自卫星的不同极化的电视信号，实现更丰富的节目内容接收。

雷达探测

雷达系统依靠天线发射和接收电磁波来探测目标。双极化喇叭天线的高增益、强方向性和良好的极化特性，使其在雷达探测中具有显著优势。通过发射不同极化的电磁波，并接收目标反射回来的不同极化信号，雷达可以获取更多关于目标的信息，如目标的形状、尺寸、材质等。在气象雷达中，双极化喇叭天线能够更准确地探测降水粒子的形状和大小，提高气象预报的精度。

射电天文

射电天文观测旨在接收来自宇宙深处的微弱射电信号。双极化喇叭天线因其低噪声、高灵敏度和良好的方向性，成为射电望远镜的重要组成部分。通过接收不同极化的射电信号，天文学家可以研究天体的磁场结构、辐射机制等重要信息。例如，在对脉冲星的观测中，双极化喇叭天线能够帮助科学家更精确地测量脉冲星的辐射特性，推动天体物理学的发展。

通信基站

在地面通信基站中，双极化喇叭天线也得到了广泛应用。随着移动通信技术的不断发展，对基站天线的性能要求越来越高。双极化喇叭天线的宽频带和双极化特性，能够有效地提高基站的通信容量和覆盖范围。通过同时发射和接收水平极化和垂直极化信号，基站可以在相同的频率资源下实现更多用户的接入，提升通信系统的效率。

未来发展趋势：持续创新迎接新挑战

随着科技的不断进步，通信与电子技术领域对双极化喇叭天线的性能提出了更高的要求。未来，双极化喇叭天线将朝着更高频率、更宽带宽、更小尺寸和更高集成度的方向发展。

在毫米波和太赫兹频段，双极化喇叭天线将面临新的机遇和挑战。随着 5G 乃至未来 6G 通信技术向更高频段拓展，开发适用于毫米波和太赫兹频段的高性能双极化喇叭天线成为研究热点。这些高频段天线需要在保持高增益和良好极化特性的同时，解决信号传输损耗大、加工精度要求高等问题。

此外，为了满足现代电子设备小型化和集成化的需求，双极化喇叭天线将与其他电路和系统进行更紧密的集成。通过采用先进的材料和制造工艺，实现天线与射频前端电路、信号处理模块等的一体化设计，减少系统的体积和重量，提高系统的整体性能。

双极化喇叭天线以其独特的工作原理、精巧的结构设计、卓越的性能特点和广泛的应用领域，在现代通信与电子技术中占据着重要地位。随着科技的持续进步，它将不断创新发展，为推动各个领域的科技进步发挥更大的作用。
