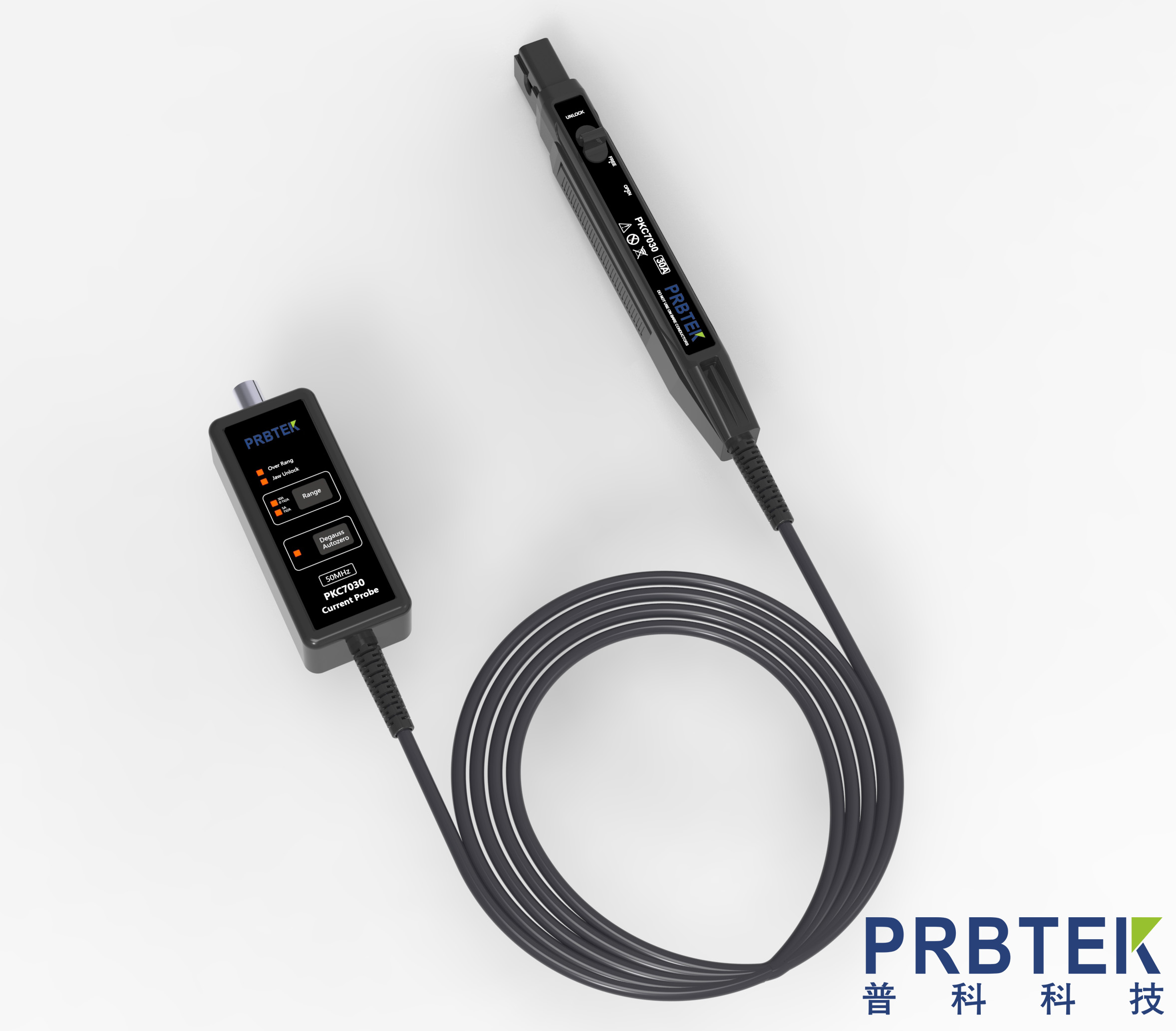

普科科技 PKC7030 高频电流探头调零指南

在高频电流测量领域，普科科技 PKC7030 高频电流探头以其精准的测量性能备受青睐。而调零作为确保测量准确性的关键环节，是每一位使用者必须熟练掌握的操作。正确的调零操作能有效消除零点偏移带来的测量误差，为后续的电流测量提供可靠基础。以下将详细介绍普科科技 PKC7030 高频电流探头的调零方法。

调零前的准备工作

在进行调零操作之前，做好充分的准备工作是必不可少的，这能为调零的顺利进行提供保障。

首先，要确保探头与测量仪器连接正确。将 PKC7030 高频电流探头的输出端准确连接到示波器或其他相应的测量设备上，连接过程中要保证接口紧密贴合，避免出现松动导致接触不良，影响调零和后续测量。

其次，检查探头和测量仪器的供电情况。确保两者都已接通合适的电源，并且电源电压稳定在规定范围内，防止因供电问题引发调零不准确或设备故障。

另外，要让探头和测量仪器进行充分的预热。对于高频电流探头这类精密仪器，预热能使内部电子元件达到稳定的工作状态。一般来说，建议预热时间不少于 30 分钟，具体可参考设备说明书上的要求。

最后，要保证调零环境的稳定。调零时应避免在强电磁干扰、剧烈振动或温度急剧变化的环境中进行，这些因素都可能干扰调零过程，导致调零结果不准确。尽量选择在安静、平稳、温度适宜的实验室环境中操作。

具体调零步骤

完成准备工作后，就可以按照以下步骤进行调零操作。

第一步，将探头的前端穿过一个无电流的导体或处于空载状态，确保探头周围没有交变磁场的干扰。这是因为如果有电流或交变磁场存在，会使探头接收到额外的信号，从而影响调零的准确性。

第二步，打开测量仪器（如示波器），并将其设置到合适的测量档位。根据 PKC7030 高频电流探头的参数和测量需求，选择相应的量程和带宽，确保仪器能够准确接收探头输出的信号。

第三步，普科科技 PKC7030 高频电流探头可通过自动和手动两种方式调零。具体操作方法如下：

自动调零：在闭合探头钳口状态下，按下 “Degauss Auto Zero” 键，等待 2 秒，直至蜂鸣器发出两声短音，即完成自动调零操作。此操作可将零漂控制在 ±5μA 以内。

手动调零：当测量微小电流（<100mA）时，需启用手动调零。同时按下 “Degauss Auto Zero” 和 “Range” 键进入调节模式，通过这两个键分别控制 ±10μA 步进的偏移量，校准完成后再次同时按下这两个键退出。手动调零可将零位精度提升至 ±3μA。

调零后的检查与注意事项

调零完成后，还需要进行必要的检查，以确保调零效果符合要求。可以将探头再次处于无电流状态，观察测量仪器的显示是否仍然为零。如果显示不为零，说明调零未成功，需要重新进行调零操作。

在日常使用过程中，也有一些注意事项需要遵守，以维持探头的调零状态和测量精度。首先，避免频繁拆卸探头与测量仪器的连接，频繁拆卸可能导致连接不良，影响调零效果和测量准确性。其次，在移动或搬运探头时，要轻拿轻放，防止剧烈碰撞损坏内部元件，导致零点偏移。另外，定期对探头进行校准和调零，尤其是在长期使用或环境条件发生较大变化后，及时的校准和调零能保证测量结果的可靠性。

总之，正确掌握普科科技 PKC7030 高频电流探头的调零方法，做好调零前后的相关工作，能有效提高测量的准确性，为各项电气测量工作提供有力支持。
