示波器探头接入测试线路,为什么不会引起反射?

示波器探头接入测试线路时之所以能减少甚至避免信号反射，核心在于其设计中针对阻抗匹配和信号传输特性的优化，从根本上降低了信号在传输路径中因阻抗突变导致的反射风险。具体原理可从以下几个方面展开：

一、反射的本质：阻抗不匹配导致的信号能量反弹

信号反射的根源是传输路径中阻抗的突变。当高频信号在传输线（如导线、同轴电缆）中传播时，若遇到不同特性阻抗的节点（如从被测电路到探头、从探头到示波器的连接点），部分信号能量会因 “阻抗不匹配” 而反射回源头，导致信号波形失真（如过冲、振荡、拖尾等）。

例如，若被测电路的输出阻抗为 50Ω，而探头的输入阻抗为 100Ω，信号到达探头时会因阻抗从 50Ω 突变到 100Ω 发生反射；同理，若探头与示波器的连接电缆阻抗（如 50Ω）与示波器输入阻抗（如 1MΩ）不匹配，也会再次引发反射。

二、示波器探头的设计：通过 “阻抗匹配” 抑制反射

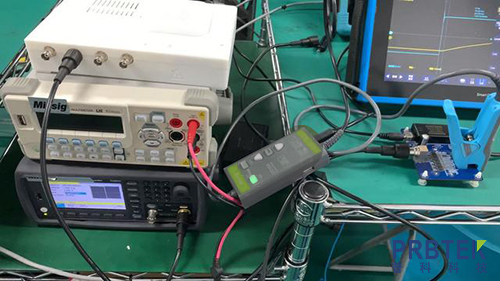

为避免反射，示波器探头需在被测电路→探头→示波器的整个信号传输链中实现 “阻抗一致性”，具体设计包括以下核心手段：

1. 与被测电路的阻抗匹配：减少 “接入干扰”

被测电路的输出阻抗通常较低（如几欧到几十欧），而示波器探头（尤其是高频探头）需通过高输入阻抗设计，避免成为被测电路的 “负载”，同时减少阻抗突变。

无源探头（如常见的 10:1 探头）：输入阻抗通常为 10MΩ（配合示波器 1MΩ 输入阻抗，总阻抗 11MΩ），远高于被测电路的输出阻抗（通常＜100Ω）。这种 “高阻抗” 设计可近似认为被测电路的信号 “几乎无衰减” 地进入探头，同时因阻抗差异极大（而非突变），反射能量可忽略。

有源探头（高频场景常用）：通过内置放大器的 “低输入阻抗 + 阻抗转换” 设计，直接匹配被测电路的低阻抗（如 50Ω），避免阻抗突变。例如，有源探头的输入阻抗可设计为 50Ω，与被测电路的 50Ω 传输线直接匹配，从源头消除反射。

2. 与示波器的阻抗匹配：传输线特性阻抗一致

探头与示波器之间的连接通常通过同轴电缆（如 BNC 接口），而同轴电缆的特性阻抗是固定的（常见 50Ω 或 75Ω）。为避免信号在电缆与示波器之间反射，探头的输出端、电缆、示波器输入端需保持特性阻抗一致：

示波器的高频输入通道通常设计为 50Ω 阻抗，此时探头的输出端和连接电缆也需匹配 50Ω，形成 “50Ω 传输链”（被测电路→50Ω 探头→50Ω 电缆→50Ω 示波器输入），确保信号全程无阻抗突变，几乎无反射。

对于 1MΩ 输入的示波器（低频场景），无源探头会通过 “补偿电容” 调整阻抗特性，使其在低频到中频范围内与 1MΩ 输入阻抗匹配，减少反射。

3. 频率补偿：确保宽频带内阻抗稳定

信号的频率越高，探头的寄生参数（如电感、电容）对阻抗的影响越大 —— 例如，高频时探头的引线电感会使阻抗随频率升高而增大，导致阻抗失配和反射。因此，探头需通过频率补偿电路抵消寄生参数的影响：

无源探头的 “补偿电容”（可通过旋钮调节）能抵消探头引线的寄生电感，使探头在 10Hz~100MHz 的宽频带内保持稳定的阻抗特性，避免因频率变化导致的阻抗突变。

有源探头通过内置的高频匹配网络（如电感、电容组成的 π 型或 T 型网络），在 GHz 级频率下仍能维持阻抗稳定，确保高频信号无反射传输。

三、实际应用：并非 “完全无反射”，而是 “可控反射”

需注意的是，示波器探头的设计目标是将反射抑制到可接受范围，而非绝对 “无反射”。例如：

低频信号（如＜1MHz）对阻抗匹配的要求较低，即使存在轻微失配，反射也可忽略；

高频信号（如＞1GHz）需严格依赖 50Ω 阻抗链和有源探头的设计，反射可能仍存在，但幅度已被控制在不影响测量精度的范围内（如反射系数＜-20dB，即反射能量＜1%）。

总结

示波器探头通过 “高阻抗设计匹配被测电路”“特性阻抗一致匹配传输线与示波器”“频率补偿抵消寄生参数” 三大手段，实现了信号传输链中的阻抗连续性，从而最大限度减少反射。这也是为什么在正确使用探头（如校准补偿电容、选择合适带宽型号）时，几乎不会观察到反射导致的信号失真。
