差分线中的时序偏移与相位偏移：成因、影响与应对策略

在高速数字电路设计中，差分信号传输凭借抗干扰能力强、时序精度高的优势，成为实现高速数据交互的核心技术。然而，差分线对中的时序偏移与相位偏移会直接影响信号完整性，甚至导致系统功能失效。本文将深入解析这两种偏移的本质、成因及危害，并探讨有效的抑制与补偿策略。

差分线与信号传输的基本原理

差分线由两条紧密耦合的传输线组成，信号通过两条线之间的电压差进行传输。与单端信号相比，差分信号具有两大核心优势：一是抗共模干扰能力，环境中的电磁噪声对两条线的影响相近，通过差分接收器的减法运算可有效抵消；二是时序稳定性，差分对的对称性确保了信号传输延迟的一致性，为高速时钟和数据信号提供了可靠的传输路径。

在理想情况下，差分线对的两条线长度完全一致、阻抗匹配完美、传输环境对称，此时两条线上的信号应完全反相，且在时间上同步到达接收端，不存在任何偏移。但实际工程中，这种理想状态难以实现，时序偏移与相位偏移的出现成为必然。

时序偏移：时间差对信号完整性的破坏

时序偏移指差分对中两条信号线的信号到达接收端的时间存在差异，这种差异通常以皮秒（ps）或纳秒（ns）为单位。在高速数据传输中，即使微小的时序偏移也可能导致严重后果。

时序偏移的主要成因

物理长度不匹配：PCB 布线过程中，由于布局限制、过孔设计或绕线误差，两条差分线的实际长度可能存在偏差。对于高速信号（如 10Gbps 以上），每毫米的长度差异就可能引入约 5ps 的延迟差。

介质不均匀：若两条线穿过不同的 PCB 介质层（如 FR-4 与高速材料混合使用），或介质厚度、介电常数存在差异，会导致信号传播速度不同，进而产生时序偏移。

负载不平衡：接收端或驱动端的阻抗匹配元件参数不一致，会使两条线的信号传输延迟产生差异。

时序偏移的危害

时序偏移会直接导致差分信号的 “眼图” 闭合，降低信号的噪声容限。当偏移量超过信号周期的 10% 时，接收端可能无法正确识别信号逻辑，出现误码率飙升的现象。在高速串行总线（如 PCIe、USB3.0）中，时序偏移还会破坏差分信号的相位关系，导致同步失效。

相位偏移：频率域中的信号失配

相位偏移是从频率域描述差分信号的失配，指两条线的信号在特定频率下的相位差偏离理想的 180°（或其他固定相位关系）。与时序偏移不同，相位偏移随信号频率变化而变化，在宽带信号传输中表现更为复杂。

相位偏移的产生机制

频率相关的损耗差异：差分线对的导体损耗、介质损耗可能随频率变化且存在不平衡，导致高频信号与低频信号的相位差不一致。

布线不对称的寄生参数：两条线的寄生电感、电容存在差异时，会形成不同的传输函数，进而在不同频率点产生相位偏移。

连接器与接口的影响：差分连接器的引脚阻抗不一致、接触不良等问题，会引入额外的相位失配，尤其在高频段更为明显。

相位偏移的影响

在高速通信系统中，相位偏移会破坏信号的调制和解调过程。例如，在正交幅度调制（QAM）等复杂调制方式中，相位的微小偏差会导致星座图偏移，增加误判概率。对于时钟恢复电路，相位偏移还会影响锁相环（PLL）的稳定性，导致时钟抖动增大。

时序偏移与相位偏移的关联性与区别

时序偏移与相位偏移并非完全独立的现象，二者在本质上存在关联。时序偏移可视为相位偏移在时间域的体现 —— 当信号频率固定时，相位偏移 Δφ 与时序偏移 Δt 的关系为 Δt = Δφ/(2πf)，其中 f 为信号频率。

二者的核心区别在于：时序偏移更关注时间域的绝对延迟差，适用于数字信号的边沿触发场景；相位偏移则聚焦频率域的相对相位关系，对模拟信号和高频调制信号更为关键。在实际系统中，两种偏移往往同时存在，需要综合考量。

抑制与补偿策略

降低差分线的时序偏移与相位偏移需从设计、制造到测试的全流程着手：

布线优化：采用对称布线设计，通过差分对长度匹配（误差控制在 5mil 以内）、等距平行布线减少物理差异；避免差分线跨不同介质层或参考平面，降低传输环境的不对称性。

阻抗控制：确保差分线的特性阻抗（如 100Ω）和共模阻抗一致，通过仿真工具优化线宽、线距及介质厚度，减少寄生参数的不平衡。

补偿技术：在接收端使用时序调整电路（如延迟锁相环 DLL）补偿时序偏移；对于高频信号，可采用相位均衡器校正相位偏移，确保宽频带内的相位一致性。

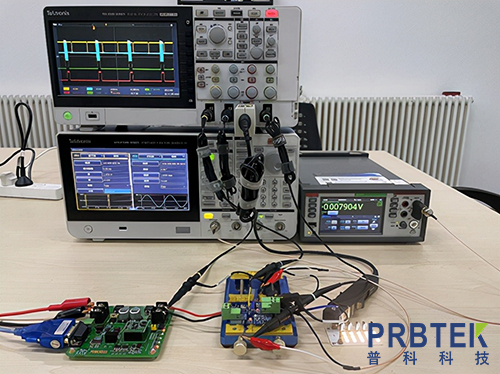

严格测试：利用矢量网络分析仪（VNA）测量差分线的相位响应，通过示波器的眼图分析评估时序偏移，将指标控制在系统容忍范围内（如 PCIe 4.0 要求时序偏移小于 10ps）。

结语

时序偏移与相位偏移是制约差分线高速信号传输性能的关键因素，其本质是信号传输过程中时间域与频率域的失配。随着数据速率向 100Gbps 乃至更高迈进，对差分线的对称性要求愈发严苛。通过科学的设计方法、先进的仿真工具及严格的测试流程，可有效抑制偏移量，为高速数字系统的稳定运行提供保障。未来，随着新材料、新结构的发展，差分传输技术将在更小偏移、更高带宽的方向上持续突破。
