新手学用示波器探头 - 示波器探头的使用入门教程

对于电子电路的调试与分析而言，示波器是不可或缺的重要工具，而示波器探头作为连接示波器与被测电路的 “桥梁”，其使用是否正确直接影响测量结果的准确性。对于新手来说，掌握示波器探头的使用方法是学好示波器应用的第一步。下面，我们就来详细了解示波器探头的使用入门知识。

一、认识示波器探头

示波器探头看似结构简单，实则有着重要的作用。它能够将被测电路中的信号高效、准确地传输到示波器内部，同时还能尽量减小对被测电路的影响。

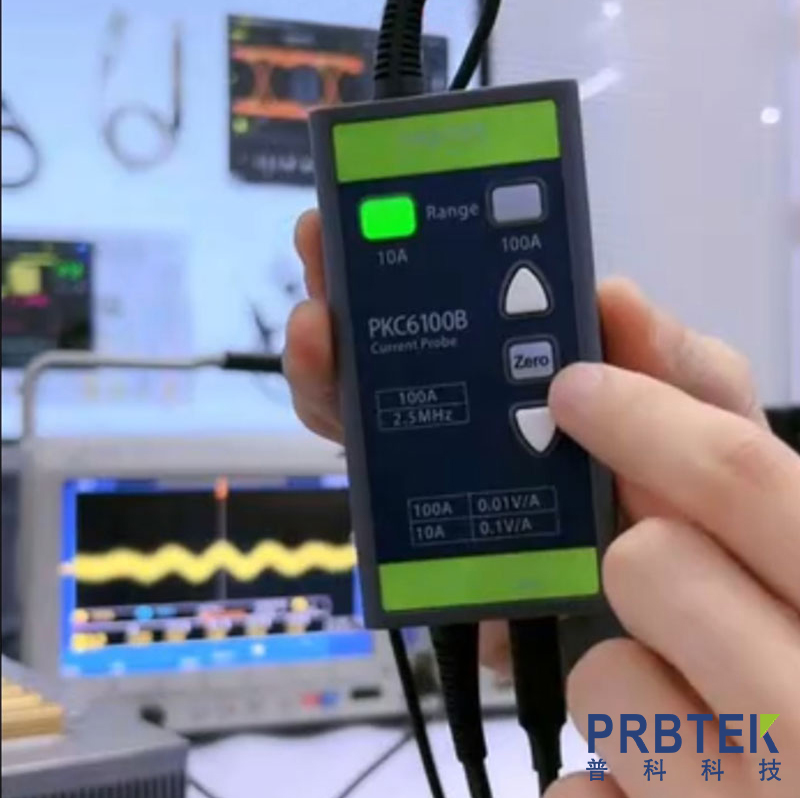

常见的示波器探头类型有很多，其中无源探头应用最为广泛。它结构简单、成本较低，适合大多数通用的信号测量，比如测量普通的电压信号、脉冲信号等。有源探头则内部含有放大器等有源器件，具有更高的带宽和输入阻抗，适合测量高频信号或者对测量精度要求较高的场景，但价格相对较高。此外，还有电流探头，专门用于测量电流信号，它通过感应被测导线周围的磁场来获取电流信息，无需断开被测电路。

在选择示波器探头时，有几个关键参数需要关注。带宽是非常重要的一点，探头的带宽应不低于示波器的带宽，否则会限制整个测量系统的带宽，导致高频信号无法准确测量。输入阻抗包括电阻和电容两部分，高输入阻抗的探头对被测电路的负载影响更小，能减少信号的衰减和失真。衰减比也是常见参数，比如 10:1 的衰减比表示探头会将信号衰减 10 倍后再传输给示波器，使用时需要在示波器上进行相应的设置，以得到正确的测量结果。

二、示波器探头的使用步骤

（一）探头与示波器的连接

首先，要将探头的 BNC 接头正确插入示波器的通道输入接口，插入时要确保连接牢固，避免接触不良影响信号传输。然后，根据探头的类型和测量需求，连接探头的接地夹和探针。接地夹要连接到被测电路的参考地，比如电路的接地端，以保证测量的基准正确；探针则用于接触被测信号点。

（二）示波器的基本设置

连接好探头后，需要在示波器上进行一些基本设置。首先是选择对应的通道，确保示波器监测的是连接探头的通道。然后，根据探头的衰减比设置示波器的衰减系数，比如探头是 10:1，示波器上就要设置为 10 倍衰减，这样示波器显示的信号幅度才是实际的信号幅度。

（三）探头的校准

为了保证测量的准确性，使用探头前需要进行校准。示波器通常都带有校准信号输出端，一般是一个标准的方波信号。将探头的探针连接到校准信号输出端，接地夹连接到示波器的接地端，然后在示波器上观察校准信号的波形。如果波形失真，比如出现过冲、 undershoot（下冲）等情况，需要调整探头顶部的校准旋钮，直到波形显示正常，呈现标准的方波形状。

（四）进行信号测量

完成校准后，就可以使用探头进行信号测量了。测量时，要将探针平稳地接触被测信号点，避免探针滑动导致测量不稳定。同时，要注意探头的接地要尽可能短，因为长接地会引入干扰信号，影响测量结果的准确性。如果测量的是高频信号，还可以使用探头的接地弹簧，以缩短接地长度，减少干扰。

三、使用示波器探头的注意事项

1. 避免超出探头的额定电压范围，否则可能会损坏探头和示波器，甚至对操作人员造成安全隐患。

2. 在测量带电电路时，要注意安全，避免触电。如果被测电路电压较高，需要使用绝缘性能良好的探头，并采取必要的安全防护措施。

3. 不要用力拉扯探头的线缆，以免损坏线缆内部的导线，影响信号传输。

4. 探头使用完毕后，要妥善保管，避免碰撞、挤压和受潮，以延长其使用寿命。

四、新手使用技巧

1. 刚开始使用时，可以从简单的信号测量入手，比如测量电池的电压、函数信号发生器输出的正弦波信号等，熟悉探头的操作和示波器的显示方式。

2. 多观察不同信号的波形，对比实际信号和示波器显示的信号之间的关系，加深对探头作用的理解。

3. 遇到测量问题时，先检查探头的连接是否正确、衰减比设置是否合适、接地是否良好等基本情况，很多问题都能通过这些检查得到解决。

总之，示波器探头是示波器测量系统中非常重要的组成部分，新手只要掌握了其基本类型、使用步骤、注意事项和技巧，就能正确、有效地使用探头进行信号测量，为电子电路的调试和分析打下坚实的基础。
