无源探头的电容是如何影响信号传输的？

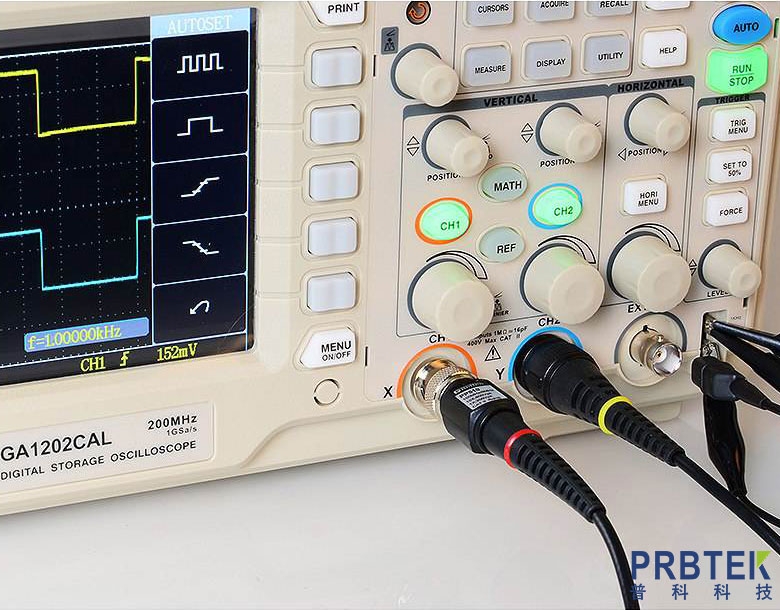

10:1 无源电压探头是硬件研发、功率电子调试中使用最普遍的测量配件，多数工程师只关注探头标称带宽，却忽略探头内部补偿电容、尖端寄生电容、同轴电缆分布电容对信号传输的深层影响。直流和低频条件下，电阻起主导作用；一旦进入高频区间，电容成为制约信号保真度的核心因素。探头的各类电容一方面会改变分压网络的阻抗配比，造成高频幅值衰减、边沿畸变；另一方面会对被测电路形成容性负载，改变原有电路的工作状态，严重时会造成测试结果失真，甚至误导工程师对电路故障的判断。本文从电容来源、等效电路模型、传输畸变形式、补偿原理以及工程改善方法逐层展开分析。

一、无源探头系统内电容的组成来源

无源探头整体的等效电容分为三大部分：前端尖端寄生电容、可调补偿电容、同轴电缆分布电容，再叠加示波器输入端固有输入电容，共同构成完整的容性系统。

1.探头尖端寄生电容 Cp：探针金属导体与外层屏蔽壳体之间形成平板电容，数值约 0.3‑0.8 pF，属于不可消除的杂散电容；被测 PCB 节点接入探头后，相当于在测试点对地并联一颗额外电容。

2.可调补偿电容 Ccomp：探头内部人为设置的微调电容（5‑30 pF），是工程师唯一可以干预调整的器件，用来抵消电缆和示波器输入电容带来的偏差，理想条件满足公式。

3.同轴电缆分布电容 Ccable：探头线缆内芯与屏蔽层之间持续存在分布电容，常规同轴电缆约 8‑10 pF / 英尺，线缆越长，总电容越大，长电缆探头高频性能会明显变差。

示波器输入电容 Cscope：示波器输入端固定存在 12‑15 pF 的对地电容，由示波器前端 PCB 和输入放大器结构决定，出厂后参数固定不变。

4.从被测电路视角来看，全部电容并联到被测节点，高频信号传输时，探头不再是高阻负载，容抗大幅下降，电容分流作用开始凸显。容抗计算公式：频率越高，容抗越小，电容旁路效果越强；低频时容抗极高，电容几乎不起作用，只有电阻参与分压，这也是直流测量一般不会出错的根本原因。

二、电容如何改变无源探头内部的信号传输特性

2.1 理想电阻分压（低频状态）

10:1 无源探头依靠 9 MΩ 的串联电阻\(R_1\)和示波器 1 MΩ 输入电阻\(R_2\)分压，直流条件下衰减比例严格等于，输出信号稳定，传输过程不会失真。

2.2 电容介入后，分压机制发生改变（高频状态）

进入 MHz 频段之后，电容阻抗远小于兆欧级电阻，此时信号分配不再由电阻决定，而是由电容分压主导：高频电流大部分经过电容支路流到地，电阻支路近似失效。

若没有补偿电容匹配：总电容集中在示波器一侧，高频分量更多损耗在示波器输入端，探头输出的高频信号幅值下降，探头实际带宽远低于标称带宽；

当严格成立，电阻分压比等于电容分压比，低频和高频衰减比例统一维持 10 倍，探头‑示波器系统的频率响应平坦，实现全频段准确传输，这就是探头补偿的核心逻辑。

补偿电容调节不当，会出现两种典型传输缺陷：

1）欠补偿（补偿电容偏小）：整体等效电容集中在示波器端，高频分量被衰减，方波上升沿变圆润，上升时间变长，高频尖峰被抹平，功率器件的开关尖峰、振铃幅度测量值偏小；

2）过补偿（补偿电容偏大）：探头一侧电容过高，高频分量被过度放大，波形上升沿出现明显过冲和振铃，示波器上会出现虚假振荡信号，把正常开关波形误判为电路震荡故障。

2.3 总电容决定探头系统极限带宽

探头‑示波器组合可以等效为 RC 低通滤波器，截止频率：,为探头电容 + 电缆电容 + 示波器输入电容总和，总电容越大，‑3dB 带宽越低。1:1 探头输入电容可达 60‑100 pF，带宽只有 6‑10 MHz；10:1 探头通过分压结构将输入端等效电容降低至 10‑15 pF，带宽可以做到 300‑500 MHz，这也是高频测量优先选择 10× 探头的原因。

三、探头电容对被测电路端产生负载效应，反向干扰原始信号

很多工程师误以为探头只会对采集后的信号进行衰减，实际探头电容会直接作用于 PCB 电路，改变原始信号波形，属于测量带来的硬件干扰，分为以下 4 种典型现象：

3.1 拉长信号边沿，增大上升时间

当被测电路存在输出电阻，探头电容 Cp 与构成一阶 RC 滤波电路。比如开关电源、MOS 管栅极、MCU 引脚这类输出阻抗几十至几百欧姆的节点，并联 10 pF 探头电容后，RC 时间常数变大，阶跃信号的上升沿被拉长。在 SiC 器件高速开关测试场景中，探头电容每增加 1 pF，上升沿大约延迟 0.2 ns，造成开关损耗的计算结果出现较大偏差。

3.2 改变 LC 谐振条件，产生额外振铃

PCB 走线、功率回路引线自带寄生电感 L，探头对地电容 C 接入之后，形成 LC 谐振回路，谐振频率。举例：接地引线电感 10 nH，探头输入电容 10 pF，谐振频率约 500 MHz；当开关信号包含 500 MHz 附近频率成分时，回路激发振荡，示波器看到的振铃波形，一部分是电路本身产生，另一部分是探头‑引线组合带来的虚假波形；缩短接地夹长度、使用弹簧针可以减小引线电感，缓解该问题。

3.3 高阻抗节点幅值衰减，改变电路静态工作状态

对于分压电阻、偏置电路、运放输入端这类兆欧级高阻节点，探头电容的影响尤为严重。高阻节点本身依靠微小的寄生电容维持动态平衡，探头并联之后不仅降低直流电位，还会拖慢电压变化速度；分压电路的 RC 时间常数改变，甚至造成比较器翻转时刻延后，电路工作状态发生改变，测量本身干扰电路运行。

3.4 米勒效应加重，影响功率器件驱动性能

测量 MOS、IGBT 栅极‑源极电压时，探头电容并联在 GS 两端，等效增大栅极总电容，驱动芯片需要输出更多充电电流才能拉高栅极电压，米勒平台时间延长，开关速度变慢，工程师会误判驱动器驱动能力不足；严重时会造成器件开通损耗升高，发热加剧。

四、实际工程中的优化方案，降低电容带来的负面影响

4.1 做好探头补偿校准

每次更换示波器通道、更换探头线缆之后，必须利用示波器 PROBE‑COMP 输出的 1 kHz 标准方波，用无感螺丝刀调节探头补偿电容，方波边沿平直无过冲、无圆角才算合格，消除 RC 失配带来的传输误差。

4.2 尽可能降低探头接入电容

高频测量优先选用 10:1 探头，拒绝 1:1 探头；更高带宽场景改用输入电容＜1 pF 的有源探头；

拆除长接地夹，采用最短弹簧接地针，减少引线电感与探头电容形成谐振；

探头尖端只保留必要探针，去掉多余延长附件，减小尖端寄生电容。

4.3 根据被测电路阻抗合理选择探头型号

低频电源、高阻偏置电路：选用 10:1 无源探头即可；

SiC/GaN 功率器件、高速数字信号：选用输入电容更小的高频无源探头或者差分有源探头；

谐振电路、射频电路：尽量缩短探针接触时间，必要时用高阻隔离探头，避免探头电容改变谐振频率。

五、总结

概括来讲：在探头‑示波器信号链路内部，电容决定高频衰减比例；在被测电路一侧，电容产生容性负载效应改变原始波形。无源探头的电阻负责确定低频衰减倍数，而各类电容决定高频信号的传输质量。补偿电容匹配得当，可以保证探头‑示波器系统的传输精度；但探头尖端和电缆的寄生电容无法消除，始终会对被测电路带来负载效应。在低速电路测试中电容问题并不明显，随着第三代半导体普及，开关频率提升至 MHz 级别，探头电容带来的误差会急剧放大。硬件工程师只有理解探头电容的作用机制，合理选型探头、规范测试方法，才能得到真实可信的波形数据，避免因测量误差做出错误的电路优化方案。
