电流监测探头分类与选型要点，看完不再选错

霍尔钳式电流探头柔性罗氏线圈探头高频交直流探头

一、4 大类探头原理、优缺点与适用场景

1、霍尔效应有源探头（DC‑AC 通用，行业主流）

原理：霍尔芯片检测通电导线产生的磁场，直流 + 交流全部可以测量，内置放大器，需要供电（USB‑C 或者适配器）。

关键参数：带宽 DC‑5MHz~200MHz；量程 5A‑150A；精度 ±1%；小量程可测 1mA 微弱电流。

优点：可以测直流、PWM 脉冲电流；钳口开合式，接线方便；共模耐压高（600‑1000Vrms）。

缺点：高频超过 200MHz 性能下滑；存在零点漂移，测量前需要消磁归零。

典型用途：SiC/GaN 开关电源、新能源 OBC、电机驱动器、电池充放电电流监测、MOS 管开关电流观测。

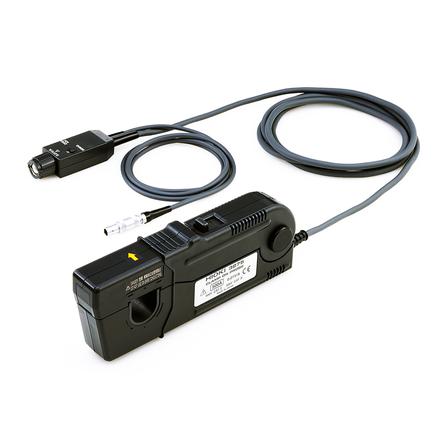

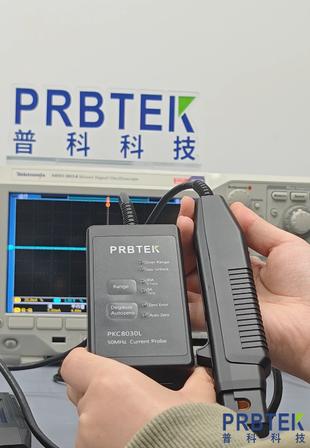

国产代表：PRBTEK‑PKC8030L（30A，DC‑50MHz 对标泰克 TCP2020）；进口：泰克 TCP 系列、日置 CT6701。

2、罗氏线圈（Rogowski‑柔性线圈，只测交流 AC）

原理：无磁芯空心线圈，依靠法拉第电磁感应，搭配外置积分器还原电流波形；不能测量直流，无磁饱和问题。

参数范围：带宽 1Hz‑30MHz；量程 30A‑30000A；超细线圈 1.7‑2.5mm，可伸入功率器件引脚。

优点：线圈柔软超细；超大脉冲电流无饱和；隔离安全最高 10kVpk；狭小布线环境适配性强。

短板：无法测量直流；低频下限受限（常规型号几十 Hz，高端型号做到 1Hz）；小电流灵敏度较差。

适用场景：逆变器、光伏储能、脉冲电源、雷电冲击、母线大电流、IGBT 瞬态电流监测。

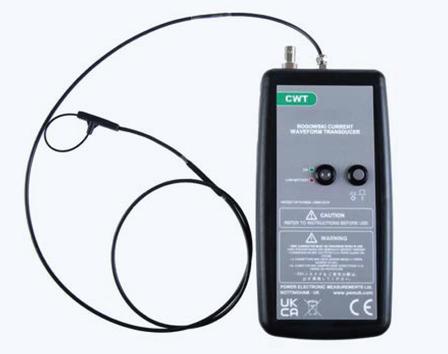

国产平替：PRBTEK PK‑CWT‑UM 系列（对标英国 PEM‑CWT‑Mini）。

3、无源 CT 互感器探头（纯 AC 无源探头）

原理：铁氧体磁芯 + 次级线圈，无源设计，不需要供电；仅测量交流。

特点：成本低廉；带宽一般几十 kHz‑60MHz；量程 15‑200A；磁芯过大电流会磁饱和。

用途：工频 50Hz、普通开关电源、EMI 噪声电流检测。

4、同轴射频电流探头（射频线缆专用）

专门套在同轴电缆外层，监测射频高频漏电流，带宽 10Hz‑1000MHz，用于 EMC 电磁兼容测试。

二、选型必看 4 个核心指标

1.带宽（‑3dB）

工频电机：DC‑100kHz 足够；

普通开关电源：20‑50MHz；

SiC/GaN 高频器件：≥100‑200MHz。

2.量程（连续有效值 Arms、峰值 Apk）

连续工作看 Arms；开关尖峰电流看峰值 Apk，严禁长期超量程。

3.最小可测电流（灵敏度）

霍尔探头：1mA（小量程档位）；

罗氏线圈：常规≥25A；超细 mini 版最低 300mA 起测。

4.共模耐压：

新能源高压测试优先选 600V‑1000Vrms 以上规格。

三、主流产品选型清单（国产替代进口）

1、中小电流（DC+AC，0‑100A）

PKC8030L：DC‑50MHz，30A 连续、50A 峰值；双量程 5A/30A，1mA 分辨率，Type‑C 供电，开关电源首选。

PKC7030H：DC‑120MHz，30A，适配高速 GaN 器件开关损耗测试。

2、高频大电流交流（30A‑30kA）

PK‑CWT UM30：30MHz，30‑600A，

超细线圈适配 TO‑220 器件引脚；

PK‑CWT 30000：带宽 1Hz‑30MHz，最高 30000A，适配大功率逆变器、脉冲电源。

四、使用注意要点

1.霍尔探头每次开机先做消磁（Degauss），消除零点漂移；

2.罗氏线圈导线尽量穿过线圈中心，避开接缝位置，降低测量误差；

3.BNC 接口必须拧紧，远离高压高频干扰源（＞100V/μs）；示波器衰减倍率和探头灵敏度参数一一对应；

4.高压工况下，探头外壳接地，保证人身安全。
