高压差分探头的用途应用领域

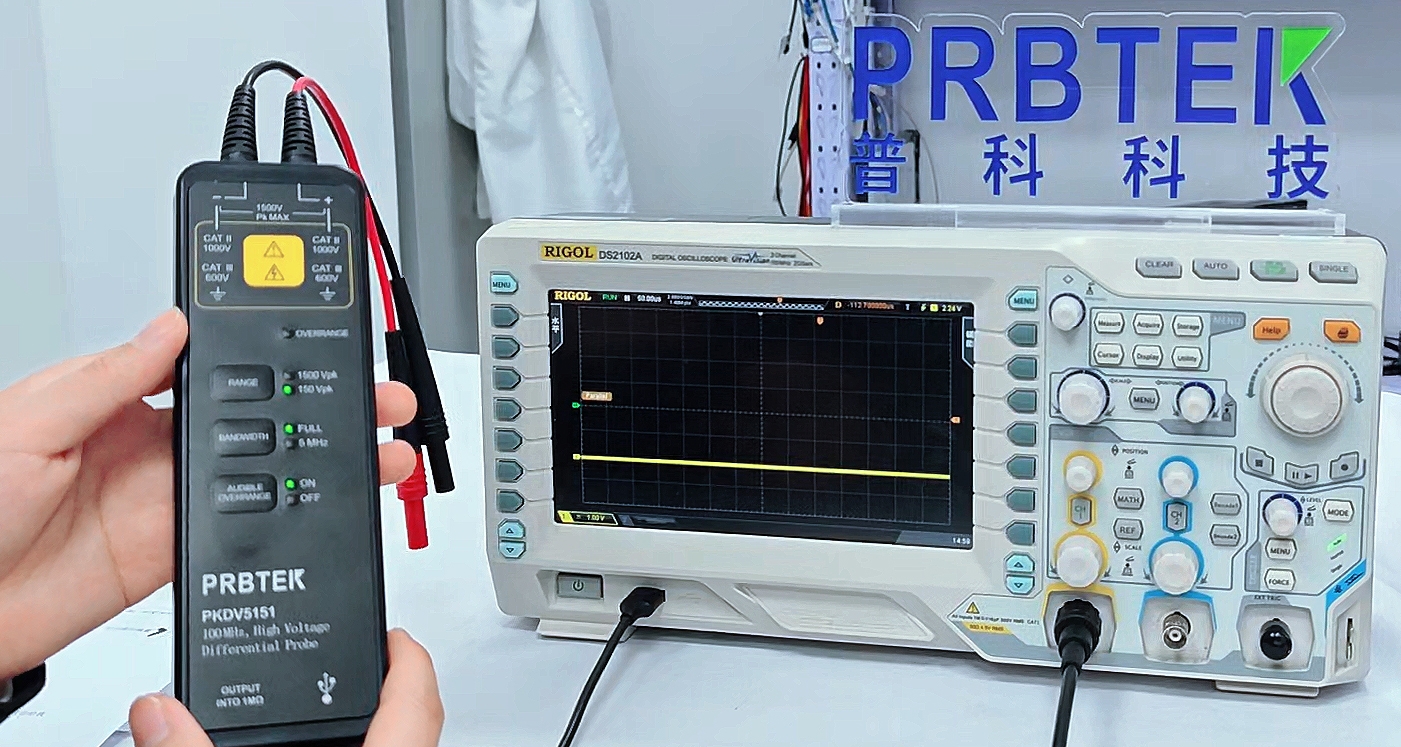

在电力电子技术高速迭代的当下，高压、高频、浮地电路的测试需求持续激增。传统示波器单端探头因接地受限、抗干扰能力弱、易引发短路故障等缺陷，早已无法满足高精度高压测试场景。高压差分探头作为专为高压差分信号测量设计的专用测试仪器，凭借浮地隔离测量、高共模抑制比、高精度高压采样、安全防短路的核心优势，成为电力电子研发、调试、质检、运维的核心设备，广泛应用于新能源、工业自动化、电力电网、半导体、轨道交通等众多领域，破解了高压电路测试的诸多行业难题。

一、高压差分探头的核心工作原理与核心优势

高压差分探头的核心工作逻辑是采集两个非接地测试点之间的电压差值，区别于传统单端探头以大地为参考的测量方式。设备内置高精度差分放大电路与隔离防护模块，可精准捕捉浮动电压信号，同时通过超高共模抑制比（CMRR）技术，过滤电路中的共模干扰、杂波噪声与工频干扰，保留真实的差分有效信号。搭配宽频带、高耐压的硬件设计，可适配高压、高频、强电磁干扰的复杂测试环境。相较于传统测试设备，其核心优势极具行业针对性：一是安全隔离防短路，彻底规避单端探头接地表笔触碰高压电路引发的短路炸机风险，适配浮地电路测量；二是抗干扰能力极强，宽频范围内高CMRR特性，可精准过滤电机、变频器、开关电源工作时产生的电磁干扰，保障波形纯净度；三是高压高精度适配，可实现数百伏至数千伏高压差分信号的无损采样，兼顾低压细微波形与高压大功率信号测量；四是适配场景广泛，可兼容直流、交流、高频脉冲、PWM调制波等各类复杂信号测量。

二、高压差分探头的核心通用用途

高压差分探头的核心用途围绕高压电力电子电路的精准测试与故障诊断展开，覆盖研发调试、性能检测、故障排查、质量校验全流程，是电力电子测试的通用核心工具。

1. 浮地高压电路精准测量

这是高压差分探头最核心、最基础的用途。在开关电源、逆变器、变频器等设备中，大量电路处于浮地状态，无大地参考电位。传统单端探头无法完成测量，而高压差分探头可直接采集电路两点间的电位差，精准测量母线电压、功率器件两端电压、桥臂压差等核心参数，解决浮地电路无法测试的行业痛点。

2. 功率器件动态性能测试

针对IGBT、MOSFET、SiC、GaN等高频功率半导体器件，高压差分探头可精准捕捉器件开通、关断瞬间的电压波形、尖峰电压、开关损耗、电压应力等关键数据。能够清晰观测器件工作过程中的波形畸变、异常震荡、过压击穿隐患，为功率器件选型、电路参数优化、散热设计提供精准数据支撑，是第三代半导体器件测试的必备工具。

3. 电路干扰与故障诊断

工业高压电路工作时易受电磁干扰，出现波形失真、电压波动、设备异响、发热过载等故障。高压差分探头凭借超高共模抑制能力，可过滤环境杂波干扰，还原真实工作波形，精准定位电路过压、欠压、波形畸变、开关异常、阻抗不匹配等故障问题，大幅提升设备调试与运维效率。

4. 高压电气设备性能校准与质检

在电气设备出厂检测、定期运维校准场景中，高压差分探头可对各类高压电力设备的输出电压、转换效率、稳压精度、纹波系数等核心性能指标进行精准检测，验证设备是否符合设计标准与行业规范，保障电气设备运行的稳定性与安全性。

三、高压差分探头核心应用领域及场景

依托独特的测试优势，高压差分探头已深度渗透高压电力电子全产业链，覆盖新能源、工业自动化、电力电网、半导体、轨道交通、家电电源等多个核心领域，各场景应用精准且不可替代。

1. 新能源汽车产业

新能源汽车高压系统电压等级可达300V-800V，整车高压电路均为浮地隔离设计，对测试安全性、精准度要求极高，是高压差分探头的核心应用场景。在整车研发与检测中，可用于车载高压电池组电压均衡性检测、电池压差监测，排查电池过压、欠压、单体压差异常等问题；在电机控制系统测试中，精准测量电机控制器IGBT驱动信号、三相输出电压、母线电压纹波；同时适配车载OBC车载充电机、DC/DC转换器的高压波形分析，助力解决新能源汽车动力系统抖动、耗电异常、充电故障等问题，保障整车高压系统安全稳定运行。

2. 新能源发电领域

光伏、风电等新能源发电设备以高压变频、逆变电路为核心，直流母线电压最高可达1500V，工作环境电磁干扰强，测试难度极大。高压差分探头主要用于光伏逆变器、风电变流器的性能测试，精准采集直流母线电压、IGBT功率模块开关波形、交流侧输出PWM波形，检测逆变效率、电压稳定性、谐波畸变率等核心指标。同时可排查发电设备并网波动、波形异常、功率损耗过大等故障，保障新能源发电设备高效并网运行。

3. 工业自动化与工控设备

工业变频器、伺服驱动器、工业UPS、高频开关电源是工业自动化设备的核心动力单元，普遍存在高压浮地、高频开关、强电磁干扰的工作特性。高压差分探头可精准测量变频器、伺服驱动器的输入输出电压、桥臂压差、功率器件电压应力，分析设备调速过程中的波形变化；对工业开关电源原边高压电路、隔离压差、输出纹波进行检测，解决电源稳压异常、负载能力不足、高频干扰超标等问题，保障工业生产线设备稳定运行。

4. 功率半导体研发与测试

随着SiC、GaN等宽禁带半导体器件普及，高频、高压、高速开关测试成为行业刚需。高压差分探头凭借高带宽、高耐压、高精准度的特性，完美适配新型功率器件测试场景，可捕捉器件纳秒级开关瞬间的电压变化，精准测试器件击穿电压、开关损耗、反向恢复特性、高频耐压性能，为半导体芯片设计、工艺优化、产品验证提供核心测试数据，是半导体企业研发质检的核心仪器。

5. 电力电网与高压电气设备

在电力系统运维与检测中，高压差分探头可适配高压开关柜、干式变压器、高压继电器、高压断路器等设备的状态检测。通过采集设备运行电压波形、瞬态高压脉冲、电压波动数据，判断高压设备绝缘性能、开关通断可靠性、负载运行状态，精准排查设备老化、接触不良、绝缘破损等潜在隐患，助力电力设备定期巡检、故障预判与检修，保障电网供电稳定。

6. 轨道交通与特种电气领域

高铁、地铁轨道交通电气系统电压等级高、动态负载波动大，对电气稳定性要求严苛。高压差分探头用于轨道交通牵引变流器、辅助电源、高压控制系统的波形测试与性能校验，监测高压电路动态电压变化、开关器件工作状态，排查列车运行过程中的电气抖动、电压异常、功率损耗等问题，保障轨道交通电气系统安全可靠运行。同时可应用于航空、军工等特种高压电气设备的精密测试场景。

7. 家电与消费电子电源领域

高端家电、智能家居、快充设备的开关电源、变频控制系统普遍采用高压浮地电路设计。高压差分探头可用于家电变频主板、高压电源模块的研发调试，检测原边高压波形、电压纹波、开关干扰，优化电源转换效率，降低电磁辐射，助力家电产品通过EMC电磁兼容认证，提升产品稳定性与合规性。

四、高压差分探头的行业应用价值

在高压电力电子行业快速发展的背景下，高压差分探头的应用彻底解决了传统高压测试不安全、数据不准、场景受限的痛点。从研发端，它为电路设计、器件选型、参数优化提供精准的数据支撑，缩短产品研发周期；从生产端，实现产品性能标准化质检，保障产品品质一致性；从运维端，快速定位设备故障、预判安全隐患，降低设备运维成本与停机损失。

随着新能源、高端制造、半导体产业的持续升级，高压电路向更高电压、更高频率、更高集成度发展，高压差分探头作为高精度隔离测试工具，其应用场景将持续拓宽，成为电力电子行业不可或缺的核心测试装备，为各类高压电气设备的安全、高效、稳定运行保驾护航。
