解析同轴分流器的工作原理：从基础欧姆定律到无感同轴设计

在 SiC‑GaN 第三代半导体器件、新能源汽车 OBC、功率模块双脉冲测试、脉冲放电试验里，普通贴片电阻、铜排采样元件寄生电感偏大，高速开关瞬态下波形失真严重。同轴分流器依托欧姆定律为基础、同轴磁场抵消抑制寄生电感、开尔文四端结构消除接触误差、50‑Ω 阻抗匹配保障高频传输四大核心设计，把被测大电流转换成示波器可读取的电压信号，实现 DC‑GHz 超宽频带的交直流电流精准测量，成为高频功率器件电流采样的核心器件。

一、底层基础原理：欧姆定律实现电流‑电压转换

同轴分流器本质是一款毫欧级精密四端采样电阻，采样逻辑遵循欧姆定律：。

分流器内部采用锰铜或者镍铬合金制成精密电阻体，阻值经过出厂严格标定，常见规格 0.005Ω、0.01Ω、0.02Ω、0.05Ω，温漂可做到 5‑40ppm/℃，阻值长期稳定性好。

被测工作电流流过电阻体之后，会在电阻两端产生和电流成正比的电压压降；示波器读取 BNC 输出端的电压数值，除以分流器标定阻值，就能换算得到实际流过的电流大小。

举例：选用 0.01Ω 同轴分流器，示波器测得电压 0.6V，则实际电流 。

纯电阻式检测原理决定了它可以同时测量直流与高频交流，不存在霍尔元件、罗氏线圈普遍存在的直流测量不准、高频铁芯损耗、饱和发热问题，非线性误差可以控制在 0.1% 以内。

但仅仅依靠精密电阻远远不够，普通两引脚电阻的引线、铜排走线会产生寄生电感，这也是高频测量失真的根本来源。

寄生电感带来的测量难题

普通电阻、铜排走线形成电流回路，变化的电流会激发交变磁场，进而产生寄生电感；此时元件等效模型不再是纯电阻，变成 R‑L 串联结构，高频条件下阻抗。开关频率越高，ω越大，电感带来的感应电压就越明显，造成电流波形出现过冲、振铃、相位偏移，SiC 器件 ns 级开关过程的真实波形被杂散参数掩盖。常规 0805 贴片电阻寄生电感大约 1.5nH，普通铜排甚至会达到十几 nH，完全不能适配 GHz 级别瞬态测量。想要实现高频精准采样，核心难题就是尽可能压低寄生电感，同轴结构就是解决该问题的关键。

二、同轴嵌套结构：反向磁场相互抵消，大幅降低寄生电感

同轴分流器采用同心圆式排布结构，由中心内导体、中间精密电阻体、外层金属屏蔽外壳三层结构嵌套组成。电流流动路径分为两段：

1.正向电流：电流从中心内导体流入，垂直经过中间环形精密电阻体；

2.回流电流：全部经由外层圆筒式金属外壳反向流回电源负极。

根据安培环路定理：中心导体向下的电流产生顺时针磁场，外层外壳向上的回流会产生逆时针磁场。内导体和外壳电流大小相等、方向相反，产生的磁场绝大部分相互抵消；回路包围的有效环路面积近乎为 0，把整体寄生电感压缩至 0.5‑1nH 级别，实现近乎无感的效果。同时圆筒式金属外壳起到电磁屏蔽作用，外部电路产生的杂散磁场无法进入内部，抗外界电磁干扰能力显著优于贴片电阻和开放式铜排采样方案。这也是同轴分流器相比传统分流器最核心的技术壁垒：依靠物理结构抵消磁场，而不是单纯缩短走线长度。

三、开尔文（Kelvin）四端分离结构，消除接触电阻误差

同轴分流器内部严格区分两组独立端子：电流端子和电压采样端子，实现四线制开尔文测量。

1.电流端：中心导体和外层外壳，专门承担几十至几百安培的主回路大电流，螺栓或者焊接位置会产生接触电阻、引线电阻；如果电压采样和电流共用同一组引脚，接触电阻的压降会叠加进测量结果，毫欧级采样条件下误差会被急剧放大。

2.电压采样端：从电阻体本体位置单独引出线路，最后汇聚到 BNC‑50Ω 输出接口。电压采样回路的回路电流仅有微安级别，引线电阻和接触电阻产生的压降几乎可以忽略不计，示波器采集到的电压只来自精密合金电阻体本身，彻底剔除接线、安装扭矩带来的测量偏差。

法兰式同轴分流器安装时，螺栓拧紧力矩必须遵守厂家规定，目的就是保证电流端接触稳定，而电压采样点不受螺栓压紧形变的影响，保证阻值长期稳定。

四、后端 50Ω 阻抗匹配原理，防止高频波形反射失真

同轴分流器输出端为标准 BNC‑50Ω 接口，必须搭配 50‑Ω 同轴信号线，示波器输入端设置为 50Ω 模式，这是高频测量里必不可少的一环。当信号频率达到百兆以上时，传输电缆不再是简单导线，而是传输线；如果示波器设置成 1MΩ 高阻模式，阻抗不匹配，电压信号到达示波器输入端会发生信号反射，波形出现振荡、畸变，造成开通关断时刻电流波形判断失误。在阻抗匹配完成之后，分流器‑同轴线‑示波器形成完整匹配链路，高频信号完整传输，保障 DC‑GHz 带宽全部发挥出来。

五、结构带来的固有局限

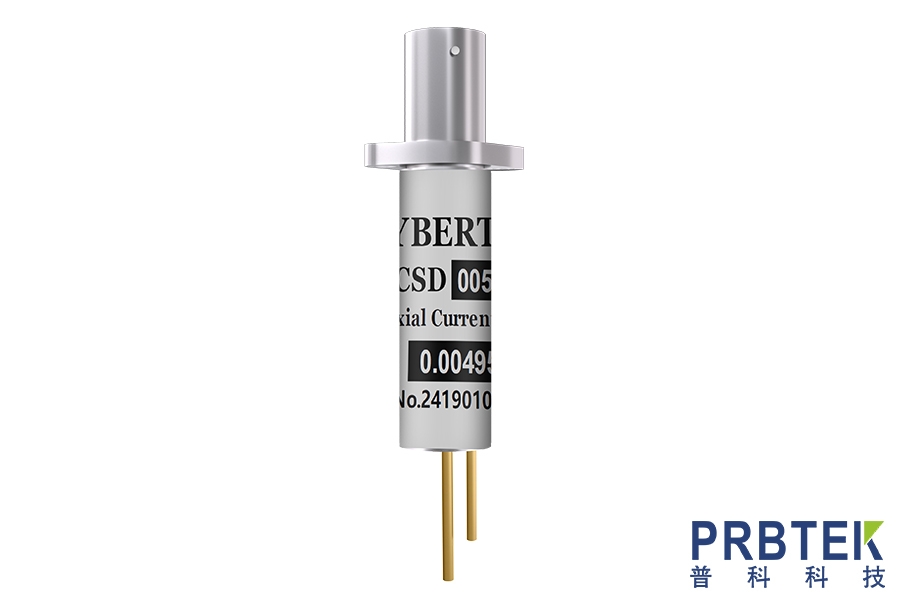

同轴分流器整套外壳与示波器地电位相连，因此默认只能用来测量功率器件低侧（下管）电流；如果要测量高压侧上管电流，就必须搭配差分隔离探头（如 PKDV5161）进行电位隔离，以此规避高压共地安全隐患。同时焦耳值决定了它的脉冲耐受能力，小体积圆柱款适合短脉冲测试，长时间连续大电流测试则要选用法兰大功率版本。

六、总结

1.基础层面：依靠欧姆定律完成电流‑电压转换；

2.高频保障：同轴内外导体电流反向，磁场互相抵消，把寄生电感降到极低；

3.精度保障：开尔文四线制分离电流回路和采样回路，消除接触电阻误差；

4.信号传输：50Ω 阻抗匹配，避免高频信号反射失真。

三者结合，让同轴分流器在 SiC‑GaN 开关瞬态、短路测试、雪崩测试、等离子体放电等场景里，可以精准捕捉纳秒级电流变化细节。
