零磁通电流互感器的磁化曲线

发布:西安普科科技
浏览次数:

一、铁芯材料本身的固有磁化曲线(B‑H 磁滞回线)

零磁通互感器所用铁芯(纳米晶、坡莫合金、非晶合金)的材料本身磁化曲线和普通 CT 铁芯完全一致,都是典型 S 形磁滞回线,分为三段:

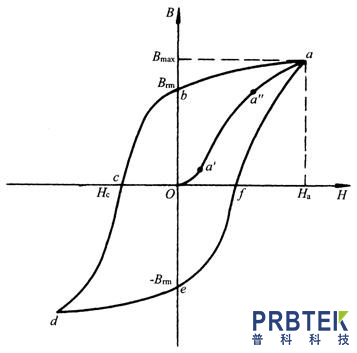

铁芯标准B‑H磁滞回线


1.起始弱磁场区(原点附近,H0):初始磁导率μ极高,B随H近似线性增长;

2.过渡区:磁导率逐步下降,曲线弯曲,开始显现非线性;

3.饱和区:H继续增大,B增长极缓慢趋近饱和磁通1.png;同时存在剩磁2.png、矫顽力3.png和磁滞损耗。

高导磁材料(纳米晶)的特点:原点附近曲线陡峭,矫顽力极小,磁滞回线很窄,在H0附近线性区间品质极好。


二、零磁通互感器实际工作点在磁化曲线上的位置(最关键)

1. 普通无源电磁式 CT(传统电流互感器)

安匝平衡关系:ScreenShot_2026-07-13_163742_607.png为励磁电流;铁芯里励磁磁场强度H较大,工作点沿着磁化曲线大幅度来回移动;

电流偏大或带有直流分量时,工作点容易进入磁化曲线弯曲段甚至饱和区;励磁电流I0非线性,带来比差、角差、波形畸变,这就是普通互感器误差来源。

2. 零磁通 CT(有源闭环补偿,磁平衡)

依靠霍尔元件或磁通门 + 运放‑PI 闭环,让补偿绕组产生反向磁势抵消原边磁势:11.png.铁芯里残余磁场强度H≈0,磁感应强度B≈0,铁芯始终被强制约束在磁化曲线原点(0,0)附近极小范围来回摆动。

1.工作区间:仅仅使用磁化曲线原点附近极窄的线性区域,远离磁化曲线弯曲段和饱和区;

2.励磁电流被闭环电路完全补偿,铁芯本身几乎不承担励磁任务;I0≈0,消除铁芯非线性和磁滞带来的误差;

3.即便原边电流很大,铁芯磁通依然接近 0,铁芯永远不会饱和,这是零磁通互感器可以做到 0.01 级超高精度的根本原因。

通俗总结:材料的磁化曲线没变,是闭环控制强制把工作点锁在了 B‑H 原点附近。


三、两种零磁通方案磁化曲线工作模式区分

方案 1:闭环霍尔式零磁通(单铁芯,高频探头常用,如 PK 系列电流探头)

常态:铁芯B≈0,停留在磁化曲线原点;

动态过程:磁通检测元件(霍尔)一旦检测到微弱残余磁通,立刻调节补偿电流把B拉回 0;铁芯始终不会走到磁化曲线非线性段。

方案 2:磁调制式零磁通(双铁芯零磁通互感器,银河电气这类工频高精度 CT)

除原边和补偿绕组,额外增加高频激励绕组,周期性把铁芯短暂推到磁化曲线饱和区,通过饱和波形不对称检测残余直流磁通;

平均磁通仍然趋近于 0,平均工作点依旧在磁化曲线原点附近;高频激励只是检测手段,稳态测量依然避开非线性区域。


四、对比表格



五、补充边界条件(工程要点)

1.零磁通只是动态近似零磁通,实际仍然存在 nT‑mT 级别微弱残余磁通,只是范围极小,完全处在磁化曲线线性段;

2.只有闭环电路故障、运放饱和、补偿电流达到上限时,铁芯的工作点才会脱离原点,沿正常磁化曲线运行,此时零磁通失效;

3.铁芯材料选型:零磁通互感器优先选用低矫顽力、窄磁滞回线的纳米晶、坡莫合金,进一步减小原点附近的磁滞误差。
