测量市电浪涌：只把探头钩子勾住 L 线远远不够，接地夹到底要不要接 PE？

一、先理清核心硬件前提：普通单端探头的底层逻辑

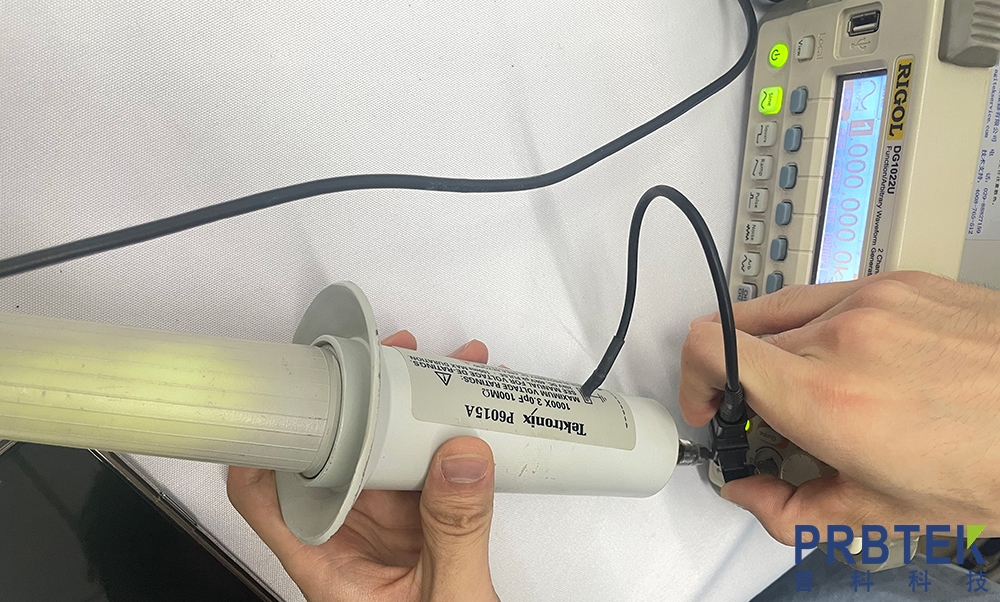

常规示波器标配的无源探头，探头接地夹‑示波器金属外壳‑示波器电源线 PE 保护地三者内部是连通在一起的，示波器插上带 PE 的三孔插座之后，探头地夹电位就等同于大地电位。这个原理是所有接线方式的基础：

探头钩子负责拾取被测电压信号；

接地夹提供 0V 参考电位，也是高频浪涌信号的回流路径；

地线悬空时探头屏蔽层相当于一根天线，会感应环境电磁场，造成波形失真。

1. 测量 L‑PE 浪涌：接地夹必须可靠接 PE（正确接法）

测量火线对保护地之间的共模浪涌时，标准操作：探头钩子接 L 火线，探头接地夹接设备 PE 端子或者整机接地排，示波器电源线正常接入带 PE 的插座。

两点核心作用：

安全层面：浪涌瞬态电压动辄几百至上千伏，如果示波器整机浮空，高压浪涌会传导到示波器金属外壳，操作人员触碰机身就会发生触电事故；PE 可以把浪涌高压泄放到大地，规避触电风险。

测试精度层面：浪涌属于高频瞬态脉冲，对地共模干扰极强，PE 大地提供稳定 0V 参考电位，接地夹接入 PE 后缩短信号回流路径，抑制环境电磁干扰，示波器采集到的浪涌峰值、振荡波形才真实可信；如果只把钩子挂在 L 线、接地夹空置，探头地线悬空产生天线效应，屏幕里会布满杂乱噪声，浪涌峰值判断完全失真，测试数据没有参考价值。

严格禁忌：普通探头的接地夹严禁接到零线 N。一旦接地夹连接 N 线，就相当于火线 L 经过探头地线‑示波器 PE‑大地形成短路回路，瞬间跳闸，严重时直接烧毁示波器通道和探头。

2. 绝对禁止：只用探头钩子单独勾住 L 线、接地夹悬空

很多工程师图省事只把探针挂在 L 线上，接地夹放任悬空，这种做法无论安全还是测量层面全部行不通：

波形无效：高频浪涌没有回流回路，环境工频干扰、开关设备辐射噪声全部叠加到波形里，真实浪涌被噪声淹没，无法判定浪涌实际峰值；

安全隐患：示波器整机浮空，L 线上面的浪涌高压会耦合至示波器外壳，仪器外壳带电，存在触电隐患；

数据重复性差：挪动示波器或者周边设备，波形就会大幅度变化，每次测得的浪涌峰值都不一样，测试结果无法复现。

二、L‑N 之间的浪涌：普通探头完全不能使用，必须更换差分探头

如果需要测量火线‑零线之间的差模浪涌，即便你将接地夹接 PE 也行不通。

原因：普通探头地夹连着大地 PE，接地夹接 PE，探头尖端接 L 线，零线 N 对地本身存在电位，L‑N 之间电压会借助示波器 PE 形成对地环流，大概率出现跳闸、烧坏设备。

最优解决方案：选用隔离式差分探头（如 PKDV5161）

差分探头和示波器 PE 相互隔离，探头不再依赖外部大地：探头正极接 L 线，负极接 N 线，不需要接地夹再接 PE，就可以直接采集 L‑N 之间的浪涌电压，既能规避短路风险，又可以隔绝共模干扰，浮地回路同样可以安全测量，这是行业内测量 L‑N 浪涌的标准方案。

浮地母线测试的补充说明

当测量 PFC 直流母线、隔离变压器次级这类对地几百伏的浮地电路浪涌时，普通探头的接地夹千万不能接 PE。若示波器仍然连接 PE，探头地接到浮地负极，会强制把浮地电位拉入大地，产生很大环流，直接烧坏被测样机。

优先方案：差分探头，全程无需接入 PE；

临时应急方案：拔掉示波器 PE 脚，用隔离电源让示波器整机浮空，但是示波器外壳会带上高压，操作人员触碰示波器有触电风险，只适合临时调试，禁止长期使用。

三、实操细节：进一步优化浪涌测试结果

测量浪涌时不要使用配套的长线接地夹，换成探头前端短接地弹簧，缩短地线长度，减少寄生电感，避免接地线过长引入额外振铃，还原真实浪涌波形；

无源探头务必设置为 10× 衰减档位，提升耐压能力；

接线顺序：先接接地夹，再接信号探针；测试完成先取下探针，再断开接地夹。

四、总结

测 L‑PE 浪涌：普通探头钩子接 L，接地夹务必接 PE，示波器正常接地；只勾 L 线、地线悬空的做法错误；

测 L‑N 浪涌：放弃普通探头，采用隔离差分探头，探头两端分别接 L 和 N，不用再接 PE；

浮地高压回路：优先差分探头；普通探头测试必须断开示波器 PE，但要警惕触电风险；

牢记原则：单端探头不能脱离参考地，差分探头无需依赖 PE，接地方式选对，兼顾人身安全与测量准确性。
