什么是光隔离探头？一文看懂它的作用

在电力电子、半导体、新能源等高端制造与测试领域，高压、强电磁干扰环境下的信号测量始终是行业痛点。传统测量探头因无法实现彻底的电气隔离，不仅易受干扰导致测量失真，更可能威胁操作人员与测试设备的安全。光隔离探头作为一种基于光电转换原理的新型测量设备，凭借其独特的电气隔离特性、优异的抗干扰能力，成为破解这一难题的核心器件，在高压浮地测试、高频信号采集等场景中发挥着不可替代的作用，推动着相关行业的技术升级与质量提升。

一、解密光隔离探头：原理与核心结构

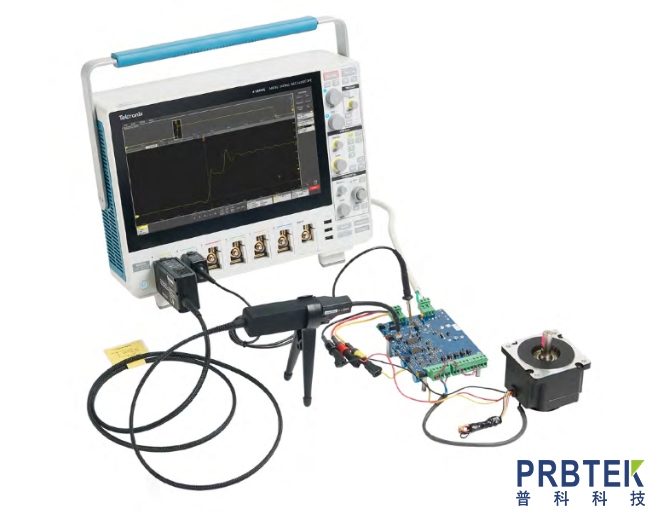

光隔离探头，全称光纤隔离示波器探头，其核心逻辑是通过“电-光-电”的转换过程，实现被测信号与测试系统（如示波器）之间的彻底电气隔离，从而消除地环路干扰，确保测量的精准性与安全性。与传统差分探头、无源探头不同，它不依赖电气线路直接传输信号，而是以光纤为信号传输介质，从根本上切断了高压电路与测试设备之间的电连接，这也是其区别于其他探头的核心优势。

从结构上看，光隔离探头主要由四大核心模块组成，各模块协同工作完成信号的采集、转换、传输与还原：

信号采集与调理模块：直接接触被测高压或高频电路，通过衰减器（如电阻分压）对信号进行适配处理，确保信号幅度符合后续转换要求，同时具备一定的抗干扰预处理能力，减少外界杂波的初步影响。

电-光转换模块：核心部件为高精度光电二极管或LED发射器，将经过调理的电信号转换为调制后的光信号，光信号的强度、频率等参数与原始电信号保持一致，实现信号的格式转换。

光纤传输模块：作为信号传输的核心载体，光纤具有绝缘性强、抗电磁干扰、传输损耗低等特点，可将光信号无失真地传输至低压端，传输距离可达数十米甚至更远，适配远程测量需求。

光-电转换与放大模块：通过光电接收器将光信号还原为电信号，再经过宽频带放大器进行信号放大与校准，最终输出符合示波器等测试设备要求的标准信号，确保测量数据的准确性与稳定性。

与其他类型探头相比，光隔离探头的核心优势十分突出：其一，电气隔离彻底，隔离电压可达数千伏至数万伏，远超传统差分探头；其二，共模抑制比（CMRR）普遍达到120dB以上，能有效滤除地环路干扰与电磁杂波，测量误差可控制在0.5%以内；其三，带宽性能优异，主流产品带宽覆盖100MHz-1GHz，可满足高频开关电源、第三代半导体器件的瞬态信号捕捉需求；其四，安全性高，彻底避免高压信号击穿测试设备或危及操作人员安全的风险。

二、核心应用场景：赋能多行业高质量发展

随着半导体、新能源汽车、工业自动化等行业的快速发展，光隔离探头的应用场景不断拓展，已成为高端测试领域的“标配”器件，尤其在高压、高频、强干扰环境中，其应用价值更为凸显。

（一）半导体行业：制程升级的“精度保障”

半导体行业是光隔离探头的最大应用市场，2024年占比达49.17%。在晶圆制造、器件测试等环节，刻蚀机、离子注入机等设备的工作电压极高，对测量精度的要求也随之提升，而传统测量工具难以适配高频、高压的测试需求。光隔离探头可精准监测高压电源信号，确保工艺参数的稳定性，例如某半导体代工厂采用光隔离探头后，晶圆良率提升了3.2个百分点，年节约成本超200万美元。

针对第三代半导体（SiC、GaN）器件的测试，光隔离探头更是不可或缺。GaN器件测试需带宽不低于500MHz，SiC器件测试需带宽不低于350MHz，光隔离探头的高频特性的可完美适配，推动其在第三代半导体器件测试领域的渗透率从2020年的35%提升至2024年的62%。

（二）新能源汽车行业：高压系统的“安全卫士”

新能源汽车高压系统（电池、电机、电控）的测试需求，是光隔离探头市场增长的核心引擎，2024年该领域应用占比达26.3%。在车载充电机（OBC）、直流变换器（DC-DC）、电机控制器等部件的测试中，光隔离探头可同时测量高压侧与低压侧信号，有效消除充电桩强电磁干扰的影响，为研发人员提供完整、精准的波形分析数据。

随着800V高压平台车型的普及，该领域对光隔离探头的需求年增18%，其在800V平台车型中的渗透率已达75%，较400V平台提升40个百分点。例如，某新能源汽车厂商在电池包测试中，使用光隔离探头测量电池单体电压，即使在强电磁干扰环境下，数据波动幅度仍小于2mV，较传统测量工具降低80%以上，大幅提升了测试效率与准确性。

（三）工业自动化与电力系统：复杂环境的“故障侦探”

在工业自动化控制系统（如PLC、伺服驱动器、变频器）和电力系统（如变电站、继电保护）中，设备通常运行在强电磁干扰、高共模电压的复杂环境中，传统探头易受干扰导致测量失真，甚至引发设备误动作。光隔离探头凭借其卓越的抗干扰能力和电气隔离特性，可有效滤除工频干扰和高频振铃，提供稳定、清晰的波形，帮助工程师判断故障原因。

在电力系统二次回路测量中，光隔离探头可实现“悬浮”测量，无需改变系统原始接地状态，避免引发保护装置误动或损坏电子元件，同时能准确记录故障发生瞬间的电压电流暂态过程，为事故分析提供第一手数据。在石油、化工等防爆环境中，光隔离探头的前端模块可设计成本安型，通过光纤实现远程测量，既保证测量需求，又确保操作安全。

（四）其他领域：拓展测量边界

除上述核心领域外，光隔离探头还广泛应用于航空航天、医疗设备、高频通信等领域。在航空航天领域，用于航天器高压供电系统的测试，确保极端环境下的测量可靠性；在医疗设备领域，用于高压医疗仪器的信号监测，保障设备运行安全与患者健康；在高频通信领域，可有效解决光信号反射问题，提高光纤通信的可靠性与稳定性。

三、结语

光隔离探头作为现代电子测量领域的关键器件，以其彻底的电气隔离、优异的抗干扰能力和精准的测量性能，破解了高压、高频、强干扰环境下的测量难题，成为半导体、新能源汽车、工业自动化等行业高质量发展的重要支撑。当前，随着下游行业的持续升级和技术的不断突破，光隔离探头市场正迎来快速发展的黄金期，同时也面临着成本、技术、认知等方面的挑战。

未来，随着核心技术的国产化突破、产品成本的降低和功能的升级，光隔离探头的应用场景将进一步拓展，不仅将在高端测试领域发挥更重要的作用，还将逐步走进更多民用领域，为各行各业的技术创新与质量提升提供更可靠的测量保障。在产业升级的浪潮中，光隔离探头正从“小众高端器件”向“通用核心器件”转变，书写着电子测量领域的创新篇章。
