高频电流互感器：高频场景下的电能监测与保护核心器件

在电力电子技术向高频化、小型化、智能化迭代的今天，高频电流互感器（High-Frequency Current Transformer, HFCT）作为精准捕获高频电流信号的关键器件，已深度渗透到智能电网、新能源、航空航天、5G通信等多个核心领域。不同于传统工频电流互感器，它凭借宽频响应、高精度测量、抗干扰性强等优势，解决了高频场景下电流监测的技术痛点，成为现代电力系统高效运行与设备安全防护的“眼睛”。

一、核心定义与工作原理：解锁高频信号的测量密码

高频电流互感器是一种基于电磁感应原理，专门用于测量kHz至MHz级高频交流电流的特种互感器，核心功能是将高压、大电流的高频信号，转换为低压、小电流的标准信号，供监测、计量、保护设备使用，同时实现一次侧与二次侧的电气隔离，保障设备与人身安全。

其工作原理与传统电流互感器一脉相承，均遵循电磁感应定律与变比关系,（其中为原边电流，为副边电流，分别为原、副边匝数），但在设计上针对高频特性进行了专项优化。当高频电流通过初级线圈（或被测导体作为初级线圈）时，会在磁芯中产生交变磁场，次级线圈切割磁感线感应出与初级电流成比例的电流，经信号调理电路转换为标准电压信号后，即可实现对高频电流的精准测量与分析。

与传统工频互感器相比，高频电流互感器的核心差异的在于磁芯材料与绕组设计——摒弃了适用于低频场景的硅钢片，采用高磁导率、低高频损耗的纳米晶合金、铁氧体等材料，搭配分层绕制工艺减少分布电容影响，从而实现对高频信号的高效耦合与低失真传输，避免了高频场景下的磁芯饱和与信号衰减问题。

二、核心结构与关键参数：决定产品性能的核心要素

（一）核心结构组成

高频电流互感器的结构虽简洁，但每一部分的设计都直接影响其高频性能，主要由四大核心部件构成：

磁芯：作为能量耦合的核心，是决定高频响应与测量精度的关键。主流材料包括纳米晶合金、铁氧体，其中纳米晶合金凭借10μm级超薄带材的批量化应用，可使互感器损耗降低40%以上，而铁氧体则在高频段具备优异的抗饱和能力，广泛应用于30kHz-30MHz的局部放电检测场景。根据安装方式，磁芯分为闭合式与开口式，闭合式精度更高（典型误差0.5%-1%），需断开电路安装；开口式便于夹持带电导线，安装灵活但精度略低。

绕组：分为初级绕组与次级绕组，采用精密铜线绕制，匝数比直接决定变比（如1000:1）。高频场景下需采用分层绕制、屏蔽绕制等工艺，减少绕组间的分布电容和漏感，避免高频信号失真，确保变比的稳定性。

信号调理电路：集成I/V转换、放大、滤波等功能，将次级线圈输出的mA级电流信号转换为1V/A等标准电压信号，同时过滤高频干扰信号，提升测量精度。高端产品还会集成DSP芯片与数字化积分器，实现0.1%级的高精度测量与谐波分析功能。

屏蔽外壳：采用多层铜箔与坡莫合金复合结构，可将外部电磁干扰降低至0.05%以下，确保在强电磁环境（如5G基站、高频开关电源）中测量的可靠性，避免外部信号对高频电流检测的干扰。

（二）关键性能参数

高频电流互感器的性能好坏，主要通过以下核心参数衡量，也是选型与应用的核心依据：

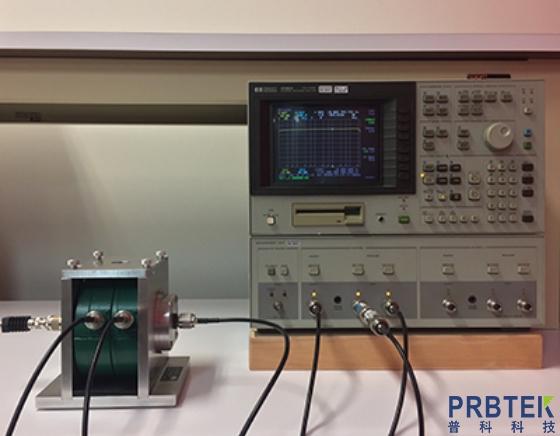

频率响应范围：核心参数，主流产品覆盖50Hz-1MHz，高端产品可突破200MHz，如PK-2877型号高频电流互感器，高频带宽达202MHz，可精准捕捉高频开关电源的瞬态电流细节。

测量精度：通常在±0.5%~±3%之间，精密型产品可达到0.2S级，基于DDS系统架构的解决方案甚至能将测量精度提升至0.05%，满足特高压、航空航天等高端场景需求。

电流量程：覆盖1A~1000A，需根据被测电路的额定电流与峰值电流选型，超量程易导致磁芯饱和损坏设备，部分产品峰值电流可达100A，满足高频场景下的过流测试需求。

相位误差：高频场景下要求相位误差尽可能小，通常在50Hz时相位误差<1°，确保功率分析的准确性，支撑电能质量监测与谐波治理工作。

隔离电压：范围在1kV~5kV之间，用于实现一次侧高压电路与二次侧控制电路的隔离，保障设备与操作人员的安全，适应高压高频场景的应用需求。

三、多元化应用场景：赋能多行业高频化升级

随着电力电子技术的普及，高频电流互感器的应用场景不断拓展，从传统电力系统延伸至新能源、航空航天、通信等新兴领域，成为推动各行业技术升级的核心支撑，具体应用可分为五大场景：

（一）智能电网与特高压领域

作为智能电网数字化改造的核心器件，高频电流互感器主要用于特高压换流站、智能变电站的电流监测与保护。2025年特高压输电工程投资将突破3000亿元，推动精度达0.2S级、频率响应超1MHz的高端互感器需求激增。它可精准测量特高压换流阀的高频电流谐波，捕捉设备运行中的异常信号，缩短故障定位时间至3.2ms，同时支撑电能质量分析与动态谐波治理，保障特高压电网的稳定运行。

（二）新能源领域

在光伏、风电、储能、新能源汽车等领域，高频电流互感器发挥着不可替代的作用。光伏逆变器、风电变流器的开关频率多在kHz级，需依靠高频电流互感器实现电流采样与控制，优化电能转换效率；储能系统中，它用于监测充放电高频电流，保障储能电池的安全运行，目前储能系统监测设备需求增速超过30%；新能源汽车充电桩领域，随着800V高压快充技术的普及，2026年相关产品需求增速预计达28.4%，高频电流互感器用于充电桩的电流监测与过流保护，确保充电安全与效率。预计到2030年，光伏逆变器配套的高频电流互感器市场规模将达到14.2亿元。

（三）航空航天与特种电子领域

航空航天领域的高频开关电源、雷达系统等设备，对电流测量的精度、响应速度与抗干扰能力要求极高。例如，PK-2877型高频电流互感器在航空航天高频开关电源测试中，可实现2.5A额定电流下0.5%的测量误差，捕捉45A/μs的电流上升率，在强电磁干扰环境下保持62dB的信噪比，为开关器件应力测量、开关损耗分析提供精准数据，助力航空航天设备的可靠性设计。

（四）5G通信与数据中心领域

5G基站的高频信号传输、数据中心的高频电源系统，均需要高频电流互感器进行电流监测与干扰抑制。5G基站建设向高频段推进，单个基站对高精度计量与漏电保护的需求激增，2022年通信领域采购规模较2020年增幅高达97%；数据中心项目建设则带动0.53MHz宽频带互感器需求，2025年相关订单量同比增长41%，它可精准监测服务器电源、UPS电源的高频电流，及时发现电流异常，避免设备损坏，同时减少高频干扰对通信信号与数据传输的影响。

（五）工业自动化与局部放电检测领域

工业自动化设备中的高频变频器、高频焊机等，需高频电流互感器实现电流采样与闭环控制，提升设备运行精度；在电力设备局部放电检测中，高频电流互感器（HFCT）可卡在设备接地线上，捕捉30kHz-30MHz的局部放电高频电流脉冲，实现非接触式检测，不影响设备运行，广泛应用于变压器、开关柜等设备的故障诊断。以健科电子、雅达电子为代表的本土企业，在工业自动化领域实现了65%的渗透率。

四、行业发展现状与未来趋势：国产化崛起，智能化升级

（一）行业发展现状

当前，全球高频电流互感器行业呈现“跨国企业主导中高端+本土企业深耕细分领域”的双轨竞争格局。瑞士ABB和日本东芝占据32%的高端市场，而中国本土企业凭借成本优势与技术突破，在工业自动化、新能源等细分领域快速崛起，申请专利数量年均增长27%，2025年上半年研发投入强度已提升至9.8%。

市场规模方面，2024年中国高频电流互感器行业市场规模达到28.6亿元，预计2025至2030年将保持12.3%的年均复合增长率，到2030年整体规模有望突破57亿元。需求端主要由电力系统智能化改造、新能源装机容量激增和5G通信基站建设加速驱动，其中智能电网领域占比超过42%的市场需求，新兴场景（智能电表、电动汽车充电桩等）贡献的市场份额已提升至28%。

技术层面，国内企业已在磁芯材料、绕制工艺等领域实现突破，头部企业已实现10μm级纳米晶合金超薄带材批量化生产，数字化、集成化水平不断提升，华为推出的数字化高频电流互感器解决方案已在15个省市推广应用，市占率提升至18.7%。但同时，行业也面临稀土材料价格波动（2024年氧化镨钕价格波动达±23%）、高端芯片依赖进口等挑战，部分中小企业仍存在产品同质化问题。

（二）未来发展趋势

随着各行业对高频化、智能化、小型化设备需求的不断提升，高频电流互感器行业将朝着四大方向迭代升级：

材料与工艺升级：持续优化磁芯材料性能，研发宽频磁芯材料，推动铁基非晶带材厚度进一步缩减，降低高频损耗；同时优化绕组绕制工艺与屏蔽技术，提升产品的高频响应范围与抗干扰能力，适配更高频率的应用场景（如MHz级宽禁带半导体器件）。

智能化与数字化融合：集成边缘计算、AI诊断等功能，实现故障自诊断、在线校准、数据无线传输，支持物联网协议的智能型互感器渗透率预计到2030年将超过60%；结合数字孪生技术，实现设备状态预测准确率提升至99%，打造“传感器+云平台”的一体化解决方案。

小型化与集成化：依托MEMS工艺等技术，推动产品体积进一步缩小，开发贴片式、嵌入式产品，体积可缩小至传统型号的1/5，适配小型化高频设备（如微型高频开关电源、便携式检测设备），满足新能源汽车、便携式电子设备的应用需求。

国产化替代与国际化拓展：加大高端芯片、核心材料的自主研发力度，提升高端产品的国产化率，目标2030年特高压工程配套设备国产化替代率提升至75%；同时通过技术授权和跨境并购，加快国际化布局，目前国内厂商在东南亚市场占有率已提升至19.3%，预计2030年海外营收占比将突破25%。

五、结语

高频电流互感器作为高频场景下电能监测与保护的核心器件，其技术水平直接关系到电力电子设备的运行效率、安全性与可靠性，是推动智能电网、新能源、5G通信等行业高质量发展的重要支撑。随着技术的不断突破与应用场景的持续拓展，高频电流互感器正朝着高精度、宽频带、智能化、小型化的方向迭代，国产企业也在逐步打破国际垄断，实现从“跟随”到“引领”的跨越。

未来，随着双碳目标的推进与新型电力系统的建设，高频电流互感器的市场需求将持续释放，同时也将面临更高的技术挑战。唯有持续加大研发投入，突破核心技术瓶颈，优化产品性能与成本，才能更好地适配各行业的高频化升级需求，为全球电力电子产业的发展注入新的动力。
