普源DS1202Z-E探头标配规格、选型与使用指南

普源 DS1202Z-E 作为 200MHz 带宽的主流数字示波器，其探头配置直接决定测量精度与适配性。本文将深度拆解其标配探头的核心参数、适用场景及使用技巧，帮你充分发挥示波器性能。

一、标配探头核心配置

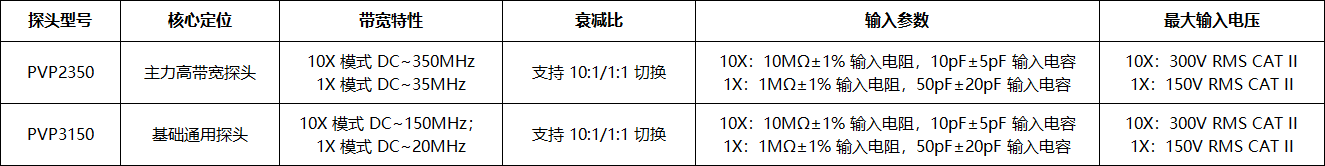

DS1202Z-E 标配 2 种型号探头，覆盖不同测量需求，具体参数如下表所示：

关键适配逻辑

PVP2350 为 DS1202Z-E专属标配，其 350MHz 带宽余量可完美覆盖示波器 200MHz 的测量上限，避免高频信号测量时的带宽不足问题普源精电。

PVP3150 为同系列通用探头，适配 150MHz 及以下带宽需求，可作为备用或低成本替换选择普源精电。

二、探头选型与场景适配

1. 优先选择 PVP2350 的场景

测量高频信号：如数字电路时钟信号（>100MHz）、开关电源高频纹波、射频前端信号等，需充分利用 350MHz 带宽余量，保证波形无失真。

小信号高精度测量：10X 模式下 10pF 低输入电容，对被测电路负载影响极小，适合测量精密传感器、运放输出等微弱信号。

高电压测量：300V CAT II 安全等级，适配工业现场、电源模块等高压场景，避免电压过载损坏探头或示波器。

2. 选择 PVP3150 的场景

中低频信号测量：如家电控制电路、低速数字信号、音频信号等，150MHz 带宽已完全满足需求，可降低使用成本普源精电。

教学或基础研发场景：对带宽要求不高，追求高性价比，满足日常基础测量需求普源精电。

三、使用核心技巧与注意事项

1. 衰减比设置原则

测量大信号（如市电、电源输出）：切换至10:1 模式，扩大测量范围，同时提高输入阻抗，减少信号畸变。

测量小信号（如芯片引脚微弱电压）：切换至1:1 模式，保留信号原始幅度，避免 10 倍衰减导致的信号过弱难以观测。

关键操作：设置衰减比后，需在示波器通道菜单中同步选择对应衰减档位，确保读数准确。

2. 校准与补偿操作

首次使用或更换探头时，必须进行探头补偿校准：将探头接至示波器校准信号端子（通常为 1kHz、3Vpp 方波），调节探头上的可变电容，使波形无失真（无过冲或下垂）。

补偿范围：10pF~25pF，可适配不同接口电容，确保测量一致性。

3. 连接与安全规范

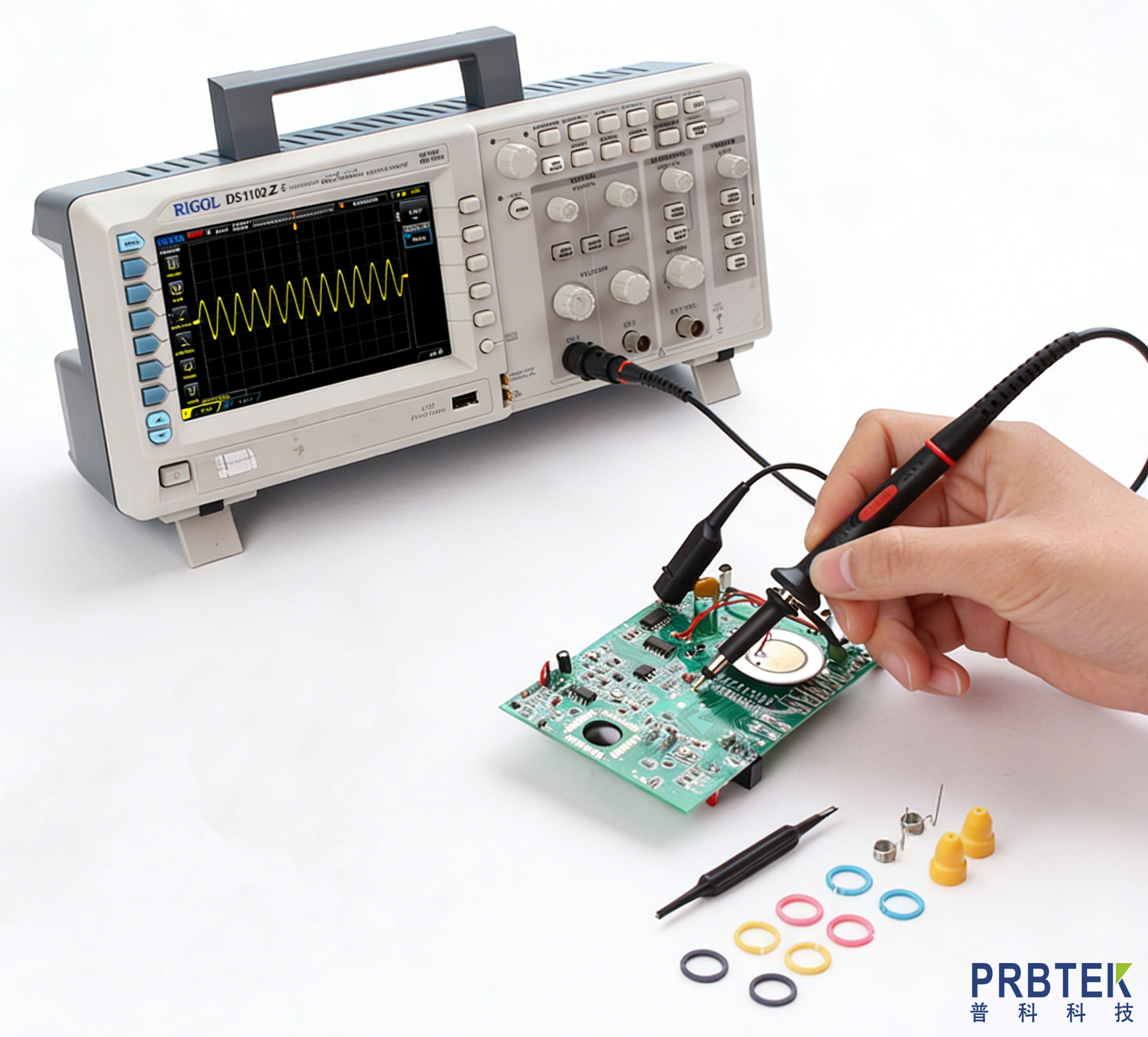

连接步骤：先将探头 BNC 接头牢固接入示波器通道接口，再将探头接地夹接至电路公共地端，最后用探针接触测量点，避免地环路干扰。

安全要点：测量高压信号时，确保探头接地良好，佩戴绝缘手套，避免触电；禁止在探头未接好的情况下通电测试，防止损坏设备。

4. 日常维护与寿命延长

探头线缆：避免过度弯折或拉扯，防止内部断线，使用后整理成圈存放。

探针头：定期清洁探针触点，去除氧化层，保证接触良好；可搭配探针套保护，延长使用寿命。

存储环境：常温（0℃~50℃）、干燥（相对湿度≤80%）存放，避免高温、潮湿或强电磁干扰环境。

四、常见问题排查

波形失真、有过冲：大概率是探头未校准或衰减比设置错误，需重新校准并匹配示波器通道衰减档位。

信号无显示：检查探头是否接好、BNC 接头是否松动，或探头是否损坏，可替换备用探头测试。

测量值偏差大：确认探头输入参数（电阻、电容）与示波器设置一致，或被测电路存在干扰，需排查接地或屏蔽问题。

五、总结

普源 DS1202Z-E 的探头配置兼顾性能与性价比，PVP2350 作为核心标配，凭借 350MHz 高带宽、低输入电容的优势，是 200MHz 示波器的理想搭档，适配绝大多数研发、工业及教学场景。使用时需根据信号频率、幅度灵活选择衰减比，做好校准与安全操作，才能充分发挥其测量精度。

若需拓展测量需求，可搭配普源有源探头、电流探头等配件，进一步扩展示波器功能。选择适配的探头，是实现精准测量的第一步。
