普科 PK-CWT mini 系列柔性电流探头选型指南

普科 PK-CWT mini 系列柔性电流探头作为大功率时变电流信号测量的优质解决方案，采用柔性开环结构，覆盖 0.2Hz~16MHz 宽频带，额定电流测量范围 30A 至 600kA，适配电力设备监测、电磁兼容测试、高频加热炉检测、科研精细测量等多场景需求。为精准匹配不同测量场景的技术要求，现从核心选型维度、型号适配场景、定制化配置、选型注意事项四大方面制定本选型指南，助力快速选配合适的探头型号。

一、核心选型维度：先明确四大关键技术要求

选型前需先确定测量场景的核心技术参数，这是匹配 PK-CWT mini 系列型号的基础，核心关注测量量程、灵敏度、带宽需求、电流变化率（di/dt）四大维度，同时兼顾测量精度、抗衰减、噪声控制等附加要求。

1.测量量程：根据被测电流的峰值大小选择对应量程型号，系列覆盖 6kA~600kA 峰值电流，建议让被测电流峰值处于探头量程的 30%~100%，避免 “大马拉小车” 导致精度下降；

2.灵敏度：系列灵敏度从 2.0mV/A 至 0.02mV/A 逐级递减，量程越大灵敏度越低，小电流测量优先选高灵敏度型号，大电流测量适配低灵敏度型号；

3.带宽需求：全系列低频带宽分 25Hz、40Hz 两档，高频带宽 6MHz~600MHz，测量超低频缓变信号选 25Hz 低频带宽型号，高频瞬态电流选 40Hz 低频带宽 + 高高频带宽型号；

4.电流变化率（di/dt）：系列耐受能力达 5kA/μs，不同型号衰减特性不同，脉冲电流测量优先选衰减率低的型号，保证信号复现准确性。

二、全型号参数与场景适配：精准匹配测量需求

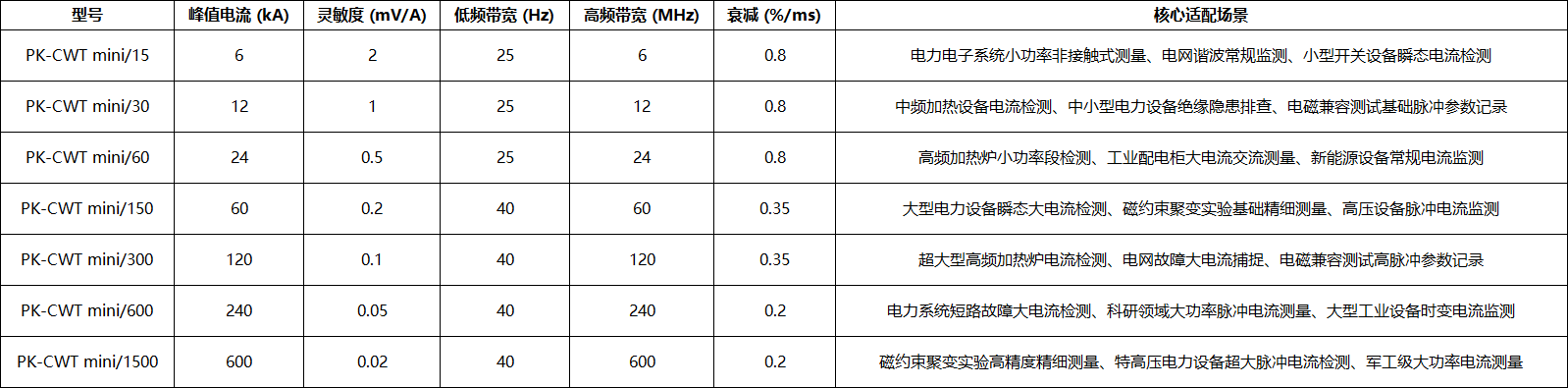

PK-CWT mini 系列包含 7 款核心型号，各型号技术参数差异化显著，对应不同测量场景，以下为各型号核心参数及专属适配场景，可直接对照选型：

通用选型原则：

小电流（百 A 至数 kA）、常规频带测量：优先选 mini/15、mini/30、mini/60，高灵敏度保证测量精度；

中大电流（数十 kA 至两百 kA）、高频瞬态测量：选 mini/150、mini/300、mini/600，宽频带 + 低衰减适配快速电流变化；

超大电流（240kA 以上）、科研 / 特高压高端测量：唯一选 mini/1500，600kA 超大量程 + 600MHz 高频带宽满足极致需求。

三、定制化配置选型：适配现场使用条件

确定核心型号后，需根据实际测量的物理空间、使用环境、供电需求、仪器适配选择定制化配置，系列支持线缆长度、线圈周长定制，同时提供灵活的输出与供电方案，核心配置选型要点如下：

1.线圈周长：标准可选 100mm、200mm，被测导线粗、空间大时选 200mm，狭小空间（如设备内部、密集布线）选 100mm，特殊尺寸可定制；

2.线缆长度：标准可选 1m、2.5m，测量点与示波器距离远（如大型设备、高压现场）选 2.5m，近距离实验室测量选 1m，超长距离可定制；

3.输出与仪器阻抗匹配：

示波器输入阻抗 DC 1MΩ：输出 ±12V 对应峰值电流，按探头灵敏度直接设置示波器衰减比例（如 2mV/A 设 500X、1mV/A 设 1000X）；

示波器输入阻抗 DC 50Ω：输出 ±2V 对应峰值电流，灵敏度减半，需重新匹配衰减比例；

4.供电方式：标配 4 节 5 号碱性电池（工作 8 小时）+ 电源适配器，户外无外接电源场景用电池供电，实验室 / 固定现场用适配器供电，外部供电时电池自动停止工作，无需拆卸；

5.使用环境适配：线圈和同轴线工作温度 - 20℃~100℃，积分电路 0℃~50℃，高温现场（如加热炉旁）重点关注线圈耐温，低温户外场景确认环境温度不低于 - 20℃。

四、选型附加注意事项：兼顾测量安全与精度

1.耐压与安全：全系列线圈对地安全峰值工作电压 10kVpk，测量高压电路时需确认被测电压不超过该限值，同时严禁在潮湿、易爆环境使用，避免触电与安全事故；

2.抗干扰需求：测量环境存在强磁场（多圈线圈辐射源）、高压信号（变化速率 > 100V/μs）、MHz 级干扰源时，无需更换型号，只需在使用时将探头远离干扰源，或提前检测环境干扰信号强度；

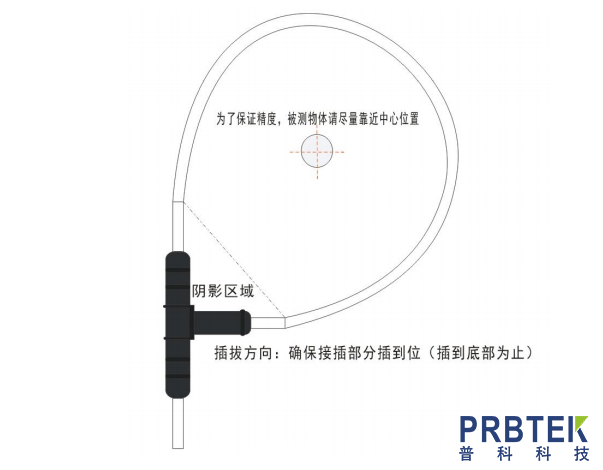

3.精度保障：全系列噪声均为 16mVp-p，测量微电流时需配合示波器的低噪声模式，同时确保被测导线穿过探头感应环正中间，避开感应环交界处的误差区域；

4.配件与售后：全系列标配手提收纳箱、BNC 输出连接线、合格证等，探头主机非人为损坏质保三年，附件质保一年，选型时可根据需求增配定制化线圈 / 线缆，售后可直接对接原厂技术支持。

五、订货编号规则：清晰标注选型配置

PK-CWT mini 系列订货编号按系列名称 / 量程 / 线缆长度 (m)/ 线圈周长 (mm)编制，示例如下：

PK-CWT mini/15/2.5/100：mini/15 型号，2.5m 线缆，100mm 线圈周长；

PK-CWT mini/30/1/200：mini/30 型号，1m 线缆，200mm 线圈周长。

编制订货编号时，直接按确定的型号、线缆长度、线圈周长依次填写，定制化尺寸需在编号中注明定制参数。

六、选型总结

普科 PK-CWT mini 系列选型的核心逻辑为 “先定量程与带宽，再配定制化配置，最后兼顾场景安全与精度”：

1.从测量电流峰值、频带范围出发，对照型号参数表确定核心型号；

2.根据现场空间、仪器距离、供电条件选择线圈周长、线缆长度、供电方式；

3.确认测量环境的耐压、温度、抗干扰要求，匹配产品安全参数；

4.按订货编号规则清晰标注配置，完成选型。
