波导衰减器：原理、分类与选型全解析

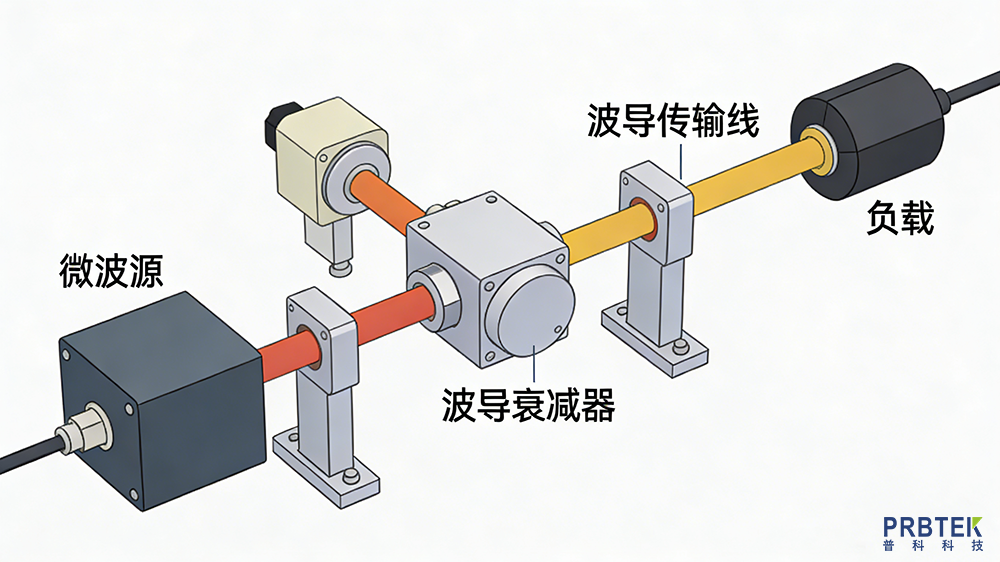

波导衰减器是微波 / 毫米波系统的无源器件，用于在不畸变波形的前提下精确降低信号功率，核心是通过电阻性材料吸收能量并转化为热能，适用于雷达、卫星通信、电子对抗及测试测量等高频场景。

核心原理

在波导内部置入碳化硅、石墨或电阻薄膜等吸收材料，与电磁波电场相互作用产生 I²R 损耗，以热能形式耗散多余功率；部分结构通过反射 / 散射辅助衰减，同时优化驻波比（VSWR），保证传输匹配。

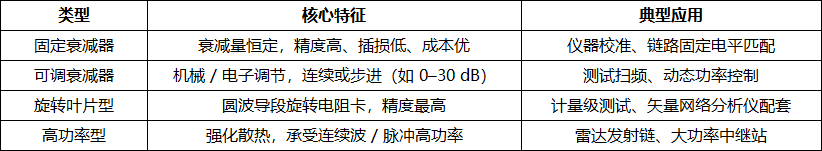

主要分类与特点

关键技术参数

1.频率范围：与波导尺寸绑定（如 WR28 对应 26.5–40 GHz，WR12 对应 60–90 GHz）。

2.衰减量 / 精度：固定型如 3/5/10/20 dB，精度 ±0.5 至 ±4 dB；可调型范围 0–30 dB，步进 0.1–1 dB。

3.驻波比（VSWR）：理想≤1.1，一般≤1.3，越低匹配越好。

4.功率容量：连续波（CW）从 0.5 W 到数百瓦，脉冲功率更高，需留 1.5–2 倍余量。

5.接口 / 法兰：WR 系列波导口，配 UG/CPR/CPRF 等法兰，确保机械与电气连接可靠。

选型四步法

1.定频段：根据工作频率确定波导尺寸（如 26.5–40 GHz 选 WR28）。

2.核功率：区分连续波 / 峰值功率，按实际最大功率的 1.5–2 倍选型。

3.选衰减：固定场景选最接近标称值；动态场景明确范围、步进与调节方式（机械 / 电子）。

4.匹配接口：确认波导尺寸与法兰类型（如 UG383/U、CPRG），保证系统兼容。

典型应用场景

测试测量：矢量网络分析仪校准、信号源电平调节、模拟传输损耗。

通信系统：卫星地面站、微波中继、5G/6G 毫米波链路功率控制。

雷达 / 电子对抗：发射链功率调节、接收端抗饱和、干扰信号模拟。

与同轴衰减器的区别

波导型：高频（≥1 GHz，尤其毫米波）、低插损、高功率容量，体积较大，成本较高。

同轴型：中低频（≤40 GHz）、体积小、成本低，功率容量相对有限。

波导衰减器的核心价值在于高频、高精度、高功率下的功率控制。选型时以 “频段 — 功率 — 衰减 — 接口” 为核心，结合场景选择固定或可调类型，优先保证匹配与余量，兼顾精度与成本。
