利用频谱分析仪与近场探头探寻 EMC：电磁干扰定位与排查实操指南

电磁兼容（EMC）是电子设备设计、生产与检测中的核心环节，电磁干扰（EMI）的隐蔽性、多样性往往让排查工作陷入困境。频谱分析仪结合近场探头的检测方案，凭借非接触式探测、高灵敏度、精准频点定位的优势，成为 EMC 前期排查、故障定位的核心手段，能快速锁定干扰源位置、识别干扰类型，为 EMC 整改提供直接依据。本文将从原理适配、操作流程、实操技巧、常见问题解决等维度，详解该组合在 EMC 探寻中的应用逻辑与实操方法。

一、核心设备适配：频谱分析仪与近场探头的匹配逻辑

EMC 探寻的核心是 “精准捕捉微弱干扰信号 + 定位信号物理来源”，频谱分析仪负责信号的频域分析、幅度测量、频点锁定，近场探头则负责将设备周边的电磁近场信号转化为电信号，实现非接触式局部探测，二者的适配性直接决定检测效果，核心匹配要点如下：

（一）频谱分析仪的关键参数要求

1. 频率范围：需覆盖被测设备的工作频段及可能产生的干扰频段，常规民用电子设备建议选择 9kHz~6GHz，工业设备、射频设备需扩展至 18GHz 及以上，确保全频段干扰信号无遗漏；

2. 灵敏度：优选底噪低的机型（如典型值≤-160dBm/Hz），能捕捉电路板、元器件周边的微弱近场干扰信号，避免因灵敏度不足导致漏检；

3. 分辨率带宽（RBW）：支持窄带宽调节（1Hz~1MHz 连续可调），窄 RBW 可降低底噪、提升频点分辨能力，精准识别密集频点中的干扰信号；

4. 扫描速度：可根据探测需求调节，初查时用快扫描实现全频段概览，精查时用慢扫描保证信号采集的准确性；

5. 附加功能：建议具备峰值保持、标记功能、信号录制，峰值保持可锁定瞬态干扰信号，标记功能能快速读取干扰频点与幅度，为后续分析提供数据。

（二）近场探头的选型与分类

近场探头是 “电磁近场” 与 “频谱分析仪” 的桥梁，依据探测场型可分为电场探头、磁场探头、复合探头，不同探头适配不同干扰类型，核心选型原则为 “按需选探头，高频配小尺寸，低频配大尺寸”。

1. 电场探头：主要探测电场近场，适配辐射型干扰、导线 / 排线的共模辐射、元器件的表面电场辐射，如 PCB 板上的数据线、电源线，芯片的引脚辐射，特点是对电场变化敏感，探测时与被测物非接触，不易受周围金属影响；

2. 磁场探头：主要探测磁场近场，适配传导型干扰、电流环路的磁场辐射、元器件的电流辐射，如电感、变压器、电机的磁场泄漏，PCB 板上的接地环路、高频电流回路，特点是对电流变化敏感，探测时靠近电流环路中心信号最强；

3. 复合探头：同时具备电场、磁场探测能力，适配未知干扰类型的初查，可快速判断干扰是电场型还是磁场型，为后续精查选择专用探头提供依据；

4. 尺寸与频段匹配：小尺寸探头（如 1mm、3mm）高频响应好，适配 1GHz 以上的高频干扰探测；大尺寸探头（如 10mm、20mm）低频响应优，适配 9kHz~1GHz 的中低频干扰探测，避免因探头尺寸与频段不匹配导致信号衰减。

（三）辅助配件：保障信号传输与探测精准

1. 低损耗射频线：选择 50Ω 阻抗匹配的射频线，高频探测时优选低损耗的 SMA 接口射频线，减少信号传输过程中的衰减，避免因射频线损耗导致干扰信号失真；

2. 衰减器：若被测设备的干扰信号幅度过大，超出频谱分析仪的测量范围，需串联衰减器（如 10dB、20dB、30dB），防止频谱分析仪被烧坏；

3. 接地夹 / 接地带：探测时为近场探头、频谱分析仪提供可靠接地，减少接地环路带来的自身干扰，提升检测的准确性；

4. 探头支架：适配固定点位的长时间精查，避免人工手持探头的抖动导致信号不稳定，保证测量数据的重复性。

二、实操核心流程：从前期准备到干扰源定位

利用频谱分析仪与近场探头进行 EMC 探寻，遵循 **“前期准备→初查概览→精查定位→干扰验证”** 的流程，层层递进，从 “发现干扰” 到 “锁定源头”，避免盲目探测，提升排查效率。

（一）前期准备：消除环境干扰，规范设备设置

EMC 探测的核心前提是排除外部环境干扰，让被测设备的干扰信号成为检测主体，同时完成设备的基础设置，为后续探测做好准备。

1. 测试环境搭建：优先选择屏蔽室，若无屏蔽室，需在无强电磁干扰的室内环境测试，远离微波炉、路由器、手机、高压电线等干扰源，关闭被测设备周边的无关电子设备，减少环境信号对检测的干扰；

2. 被测设备部署：将被测设备按实际工作状态供电、运行，连接实际使用的线缆（如电源线、数据线、通信线），模拟真实工作场景 ——EMC 干扰多在设备实际工作时产生，空载状态下的探测结果不具备参考性；

3. 设备连接与接地：用射频线将近场探头与频谱分析仪的射频输入口连接，确保接口拧紧（防止信号泄漏），为频谱分析仪、被测设备、探头提供可靠接地，接地电阻尽可能小；

4. 频谱分析仪基础设置：

设定频率范围：覆盖被测设备工作频段 ±500MHz，或按 EMC 标准要求的频段设置（如民用设备按 EN 55032、GB 17625 设置）；

调节RBW：初查时设为 100kHz~1MHz，实现全频段快速扫描；

开启峰值保持：捕捉瞬态、突发型干扰信号（如开关电源的尖峰干扰）；

设定参考电平：根据被测设备类型预估干扰幅度，避免信号溢出或底噪过高。

（二）初查概览：全频段扫描，发现干扰频点与类型

初查的核心目标是快速掌握被测设备的整体干扰情况，确定干扰频点、干扰幅度，判断干扰类型，为后续精查划定范围，无需追求精准定位，重点在 “全面扫描”。

1. 探头选择：使用复合探头，或依次用电场、磁场探头进行全频段扫描，对比两种探头的信号响应，判断干扰为主电场型还是磁场型；

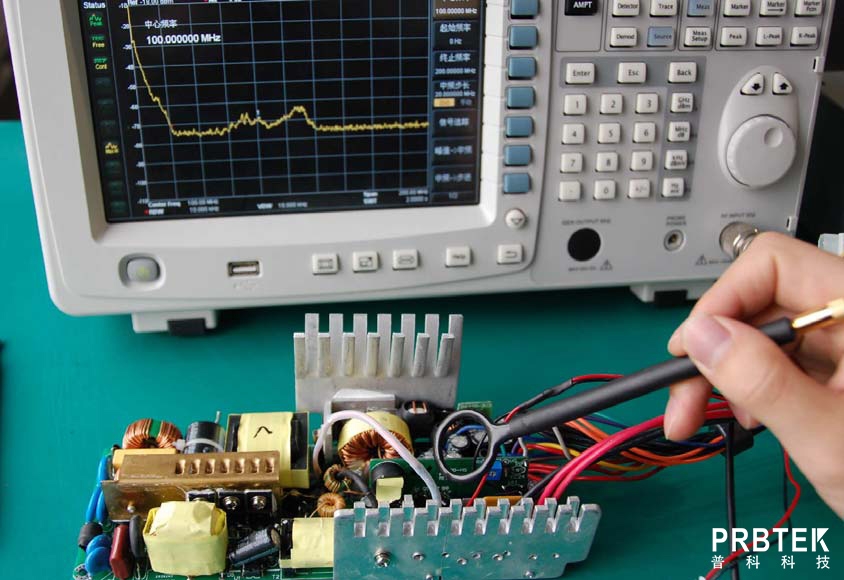

2. 探测方式：手持探头在被测设备周边缓慢移动，保持探头与被测设备表面 5~10mm 的距离，对设备的核心区域（如电源模块、主控芯片、电感、排线、接口）重点扫描，观察频谱分析仪的屏幕变化；

3. 信息记录：通过频谱分析仪的标记功能，记录干扰频点（f）、干扰幅度（dBm）、信号类型（连续波 CW / 脉冲 / 宽带），区分自身工作频点的谐波干扰（如 2 次、3 次谐波）和杂散干扰（非工作频段的无规则干扰），并标记干扰信号的强弱区域。

（三）精查定位：聚焦干扰频点，锁定物理源头

精查是在初查的基础上，针对已发现的干扰频点，用专用探头进行局部精细化探测，将干扰源定位到具体的元器件、线路、排线或模块，这是 EMC 探寻的核心环节，关键在 “精准聚焦，逐步缩小范围”。

1. 频谱分析仪精调：将频率范围锁定在干扰频点 ±10MHz，调窄 RBW（如 1kHz~10kHz），降低底噪，让干扰信号更清晰，开启视频带宽(VBW)调节，平滑信号曲线，便于观察信号变化；

2. 专用探头切换：根据初查判断的干扰类型，切换电场 / 磁场专用探头 —— 电场干扰用电场探头，磁场干扰用磁场探头，提升探测的灵敏度和针对性；

3. 逐步缩小探测范围：

第一步：将探头在初查标记的 “强干扰区域” 移动，找到信号幅度最大的大致位置；

第二步：将探头尺寸换为更小的规格（如从 10mm 换为 3mm），在该位置进行微移动（毫米级），锁定信号最强的精准点位；

第三步：针对该点位，确认对应的物理部件 —— 若是芯片引脚，标记具体引脚；若是排线，标记排线的某一段；若是模块，标记模块的具体区域；

核心区域重点排查：电子设备的 EMC 干扰多集中在以下区域，精查时需重点关注：

电源模块：开关电源的 MOS 管、二极管、电感、电容，线性电源的稳压芯片，易产生开关尖峰干扰、谐波干扰；

高频元器件：晶振、射频芯片、天线、电感、变压器，易产生自身辐射和磁场泄漏；

布线与排线：PCB 板上的高频信号线、电源线、接地环路，设备内部的数据线、排线，易产生共模辐射、差模辐射；

接口部位：USB、HDMI、网口、电源接口，易因线缆屏蔽不良产生辐射干扰，或因接地不良产生传导干扰。

（四）干扰验证：确认干扰源的唯一性，避免误判

完成定位后，需通过"隔离 / 屏蔽 / 断电"的方式验证干扰源，确认该部件是干扰的唯一源头，避免因周边部件的耦合干扰导致误判，核心验证方法如下：

1. 物理隔离：对锁定的干扰源进行简单隔离（如用金属箔临时屏蔽），观察频谱分析仪上对应的干扰信号幅度是否大幅下降（通常≥20dB），若下降明显，说明该部件是主要干扰源；

2. 断电测试：若干扰源是独立模块（如电源模块、射频模块），断开该模块的供电，观察干扰信号是否消失，若消失，直接确认干扰源；

3. 线缆拔插：若干扰源是排线、接口线缆，拔插该线缆，观察干扰信号的变化，若信号大幅衰减，说明线缆是干扰的传播路径，需对线缆进行屏蔽或阻抗匹配整改；

4. 重复测量：在相同条件下重复探测 3~5 次，确认测量结果的重复性，避免因偶然因素导致的误判。

三、实操关键技巧：提升探测效率与定位精准度

EMC 探寻的难点在于干扰信号的耦合性、瞬态性，很多时候干扰源并非单一部件，而是多个部件的耦合结果，掌握以下实操技巧，能有效规避误区，提升排查效率。

（一）探头操作技巧：减少人为因素的干扰

1. 手持探头保持稳定：探测时手臂尽量固定，可借助桌面、支架辅助，避免探头抖动导致信号忽强忽弱，难以判断真实的信号强度；

2. 控制探头与被测物的距离：近场信号的衰减与距离的平方成正比，探头与被测物的距离每增加 1 倍，信号幅度约下降 6dB，因此探测时需保持固定距离（建议 5mm），避免因距离变化导致的信号误差；

3. 探头方向调整：电场 / 磁场探头的信号响应与探测方向相关，需缓慢旋转探头，找到信号幅度最大的方向，该方向即为干扰信号的辐射方向，能辅助锁定干扰源的核心辐射面。

（二）干扰类型区分技巧：针对性排查

1. 连续波干扰（CW）：频谱上表现为清晰的单频点信号，多由晶振、射频振荡器、时钟电路等产生，排查重点为高频振荡元器件，验证方式为断开该元器件的供电，信号是否消失；

2. 脉冲干扰：频谱上表现为宽频带的尖峰信号，多由开关电源、继电器、电机、数字电路的高低电平切换产生，排查重点为开关器件、数字电路的时钟端口，验证方式为增加滤波电路，信号是否衰减；

3. 宽带干扰：频谱上表现为连续的宽频信号，多由元器件的非线性失真、接地不良、屏蔽失效产生，排查重点为接地环路、屏蔽层破损的线缆、非线性器件，验证方式为优化接地、修复屏蔽，信号是否改善。

（三）规避耦合干扰技巧：找到 “真正的源头”

很多时候探测到的强信号区域并非真正的干扰源，而是耦合区域（干扰源的信号通过电磁耦合传递到该区域），需通过以下方法区分：

1. 近距离微探测：用最小尺寸的探头（如 1mm）在强信号区域进行毫米级探测，若信号强度随探头移动快速衰减，说明该区域是耦合区域；若信号强度保持稳定，说明是真正的干扰源；

2. 逐级屏蔽：从强信号区域向周边逐步屏蔽，观察信号的变化，若屏蔽某一部位后，强信号区域的信号大幅衰减，说明该部位是真正的干扰源；

3. 关注 “小信号源”：部分元器件的自身辐射信号较弱，但通过与周边线路的耦合，会放大干扰，这类 “小信号源” 易被忽略，排查时需重点关注芯片的时钟引脚、排线的端接电阻、电感的引脚等易产生耦合的部位。

（四）频谱分析仪调试技巧：捕捉微弱 / 瞬态干扰

1. 捕捉瞬态干扰：除开启峰值保持外，可将频谱分析仪的扫描速度调慢，或开启 “信号录制” 功能，对瞬态、突发型干扰（如设备启动、按键操作时的干扰）进行记录，事后回放分析；

2. 提升微弱信号识别能力：调窄 RBW（如 1Hz），降低底噪，同时开启平均功能，多次扫描后平均信号，减少环境噪声的干扰，让微弱的干扰信号显现；

3. 区分自身干扰与环境干扰：将被测设备断电，保持频谱分析仪设置不变，进行一次空扫，记录环境干扰的频点与幅度，在后续的探测结果中，扣除环境干扰信号，避免将环境信号误判为被测设备的干扰信号。

四、常见 EMC 干扰问题的排查案例

结合实际应用场景，针对电子设备中最常见的几类 EMC 干扰，用 “频谱分析仪 + 近场探头” 的组合进行排查，快速定位源头，为整改提供方向。

案例 1：开关电源的 1.2MHz 尖峰干扰

现象：被测设备在 1.2MHz 出现强脉冲干扰，超出 EMC 标准限值，初查发现干扰主要集中在电源模块区域；排查：切换磁场探头，将频谱分析仪锁定在 1.2MHz±10MHz，RBW 调为 10kHz，对开关电源的 MOS 管、二极管、电感进行微探测，发现 MOS 管的漏极引脚信号最强；验证：用金属箔临时屏蔽 MOS 管，干扰信号幅度下降 30dB，确认 MOS 管的开关动作是干扰源；整改方向：在 MOS 管漏极增加 RC 吸收电路，优化栅极驱动电阻，降低开关尖峰。

案例 2：PCB 板排线的 300MHz 共模辐射干扰

现象：被测设备在 300MHz 出现连续波干扰，初查发现电场探头在排线区域信号最强，磁场探头响应较弱；排查：切换电场探头，用 3mm 小尺寸探头对排线逐段探测，发现排线中段信号最强，且无屏蔽层；验证：为排线套上金属屏蔽管并可靠接地，干扰信号幅度下降 25dB，确认排线的共模辐射是干扰源；整改方向：对排线进行屏蔽处理，在排线两端增加共模电感，优化排线的接地方式。

案例 3：晶振的 8MHz 基波及谐波干扰

现象：被测设备在 8MHz、16MHz、24MHz 出现等间距的连续波干扰，初查发现干扰集中在晶振周边；排查：切换电场探头，对晶振的引脚、周边电容进行探测，发现晶振的输出引脚信号最强；验证：在晶振输出引脚增加高频滤波电容（如 10pF 陶瓷电容），干扰信号幅度下降 20dB，确认晶振的基波及谐波辐射是干扰源；整改方向：优化晶振的匹配电路，增加高频滤波电容，在晶振周边增加接地敷铜，减小辐射环路。

五、常见误区与注意事项

（一）核心误区规避

1. 忽略被测设备的实际工作状态：空载状态下探测的结果无参考性，必须模拟设备实际的供电、负载、连接状态，否则会遗漏真实的干扰源；

2. 探头选型错误：用磁场探头探测电场干扰，或用大尺寸探头探测高频干扰，会导致信号衰减、漏检，需根据干扰类型和频段选择专用探头；

3. 未做接地处理：频谱分析仪、探头、被测设备未可靠接地，会产生自身接地环路干扰，导致探测结果失真，接地是 EMC 探测的基础；

4. 误将耦合区域当作干扰源：未进行干扰验证，直接将探测到的强信号区域判定为干扰源，导致整改方向错误，必须通过屏蔽、断电等方式验证唯一性。

（二）操作注意事项

1. 人身与设备安全：探测高压设备时，需做好绝缘防护，避免触电；探测强干扰设备时，串联衰减器，防止频谱分析仪被高压 / 大信号损坏；

2. 探头保护：近场探头多为精密器件，避免碰撞、弯折，探测时远离尖锐元器件，防止探头损坏；

3. 数据记录与整理：对探测过程中的干扰频点、幅度、干扰源、验证结果进行详细记录，为后续的 EMC 整改提供完整的数据支撑；

4. 环境校准：每次探测前，进行空扫校准，记录环境干扰信号，扣除环境影响，保证探测结果的准确性。

六、总结

频谱分析仪与近场探头的组合，是 EMC 探寻中最直接、最高效的非接触式检测手段，其核心价值在于 “将无形的电磁干扰转化为可视的频域信号，实现干扰源的精准物理定位”。掌握设备的适配逻辑、标准化的实操流程、针对性的排查技巧，能有效破解 EMC 干扰排查的难点，从 “盲目整改” 变为 “精准施策”。

在实际应用中，需牢记"先初查后精查，先判断类型后选择探头，先定位后验证"的原则，同时结合被测设备的工作原理、电路设计，从"干扰源 - 传播路径 - 辐射 / 传导方式"三个维度综合分析，才能真正实现 EMC 干扰的有效排查与整改。对于电子设备的设计、生产企业而言，该方法能大幅缩短 EMC 整改周期，降低研发成本，提升产品的 EMC 合规性。
