近场探头定位辐射热点怎么设置

近场探头定位辐射热点的设置，核心是按 “探头选型→仪器配置→参数设定→扫描定位→验证” 流程操作，以下是不带具体型号、可直接落地的通用方案，全程聚焦原理与通用操作。

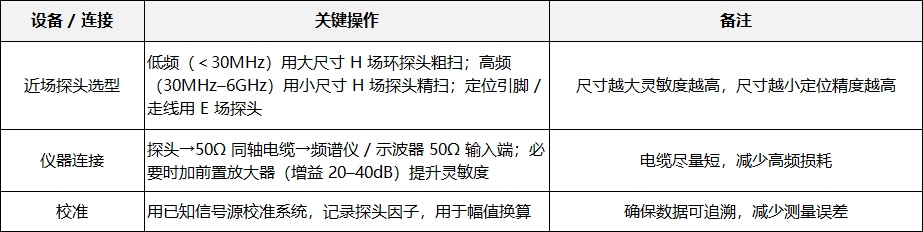

一、通用设备与连接设置

二、频谱分析仪通用参数设置

1. 频率设置：已知超标点设中心频率 + 窄跨度（1–10MHz）；未知时设起始 / 终止频率（如 150kHz–6GHz）。

2. 带宽与检波：

150kHz–30MHz：RBW=9kHz，VBW=90kHz，检波器选 QP（准峰值）/PK（峰值）。

30MHz–6GHz：RBW=120kHz，VBW=1.2MHz，优先峰值检波，开启 Max Hold 锁定最强信号。

3. 幅值与衰减：衰减设 0dB（灵敏度优先），参考电平设为 “略高于噪声基底 + 20dB”，避免信号削波。

4. 触发与显示：开启 Max Hold 与 Normal 显示，便于观察信号变化趋势。

三、示波器频谱视图通用设置

1. 通道设置：近场探头接通道 1，阻抗设为 50Ω，单位选 dBuV。

2. 频谱视图：打开频谱显示，设置频率范围（如 DC–500MHz），RBW=10kHz，开启 Max Hold。

3. 触发：用待测信号触发，确保波形稳定，便于关联时域与频域信号。

四、扫描与定位操作步骤

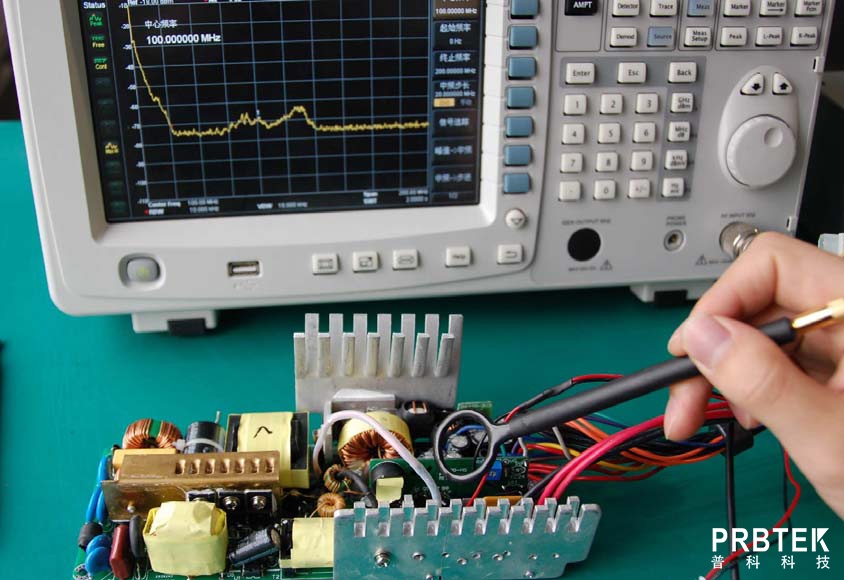

1. 粗扫定位（全局→区域）：

探头与被测物保持 1–3cm 匀速移动，用大尺寸 H 场探头快速扫整机 / PCB，标记信号幅值突变区域。

重点关注电源模块、时钟电路、MOSFET、变压器等高频噪声源。

2. 精确定位（区域→点）：

换小尺寸探头，在粗扫热点内以 1–2mm 步距移动，旋转探头找信号最大值方向（探头方向性敏感）。

用 E 场探头定位芯片引脚、走线或连接器等精确位置。

验证：临时屏蔽（如导电布）或并联 RC 吸收电路，观察信号下降幅度，确认辐射源。

五、关键操作要点与避坑

1. 探头距离：粗扫 1–3cm，精扫 0.5–1cm，避免距离突变导致幅值误判；高频按 λ/2π 动态调整。

2. 环境控制：远离其他辐射源，必要时在屏蔽箱内测试，减少背景干扰。

3. 干扰排除：断开外设 / 线缆复测，判断辐射是来自 PCB 还是线缆；逐块断电，定位故障模块。

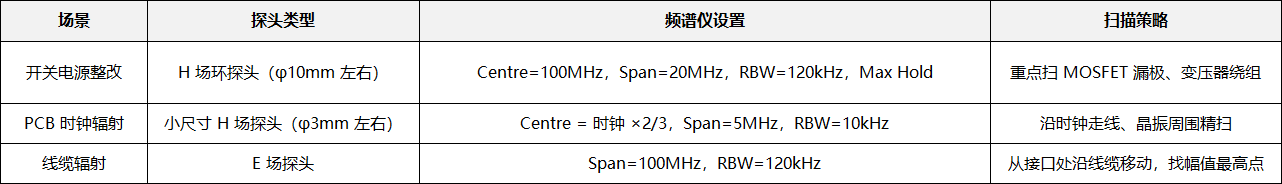

六、通用快速定位模板
