如何正确使用示波器探头测量负载电流？

要正确使用示波器探头测量负载电流，核心是不能直接用电压探头串入回路，需采用电流探头（AC/DC 型）或电流分流器 + 电压探头方案，同时做好安全防护与参数校准，步骤如下：

核心前提与选型

标准操作步骤（以霍尔电流探头为例，最常用）

1.安全与准备

断电操作，确认负载与电源断开，防止触电或烧损探头；

选择匹配带宽、量程的电流探头（如 PRBTEK 霍尔电流探头，适配示波器带宽≥被测信号带宽）；

探头接示波器 CH 通道，给有源探头供电（若为无源，直接连接）；

示波器设置：耦合方式为 DC（测直流 / 脉动直流）或 AC（仅测交流），量程先设为最大，避免过载。

2.零点校准（关键步骤）

探头钳口完全闭合，不夹任何导线；

示波器执行 “Zero Cal” 或手动调零，确保无信号时基线在 0V 位置，消除探头偏移误差。

3.正确夹取与接线

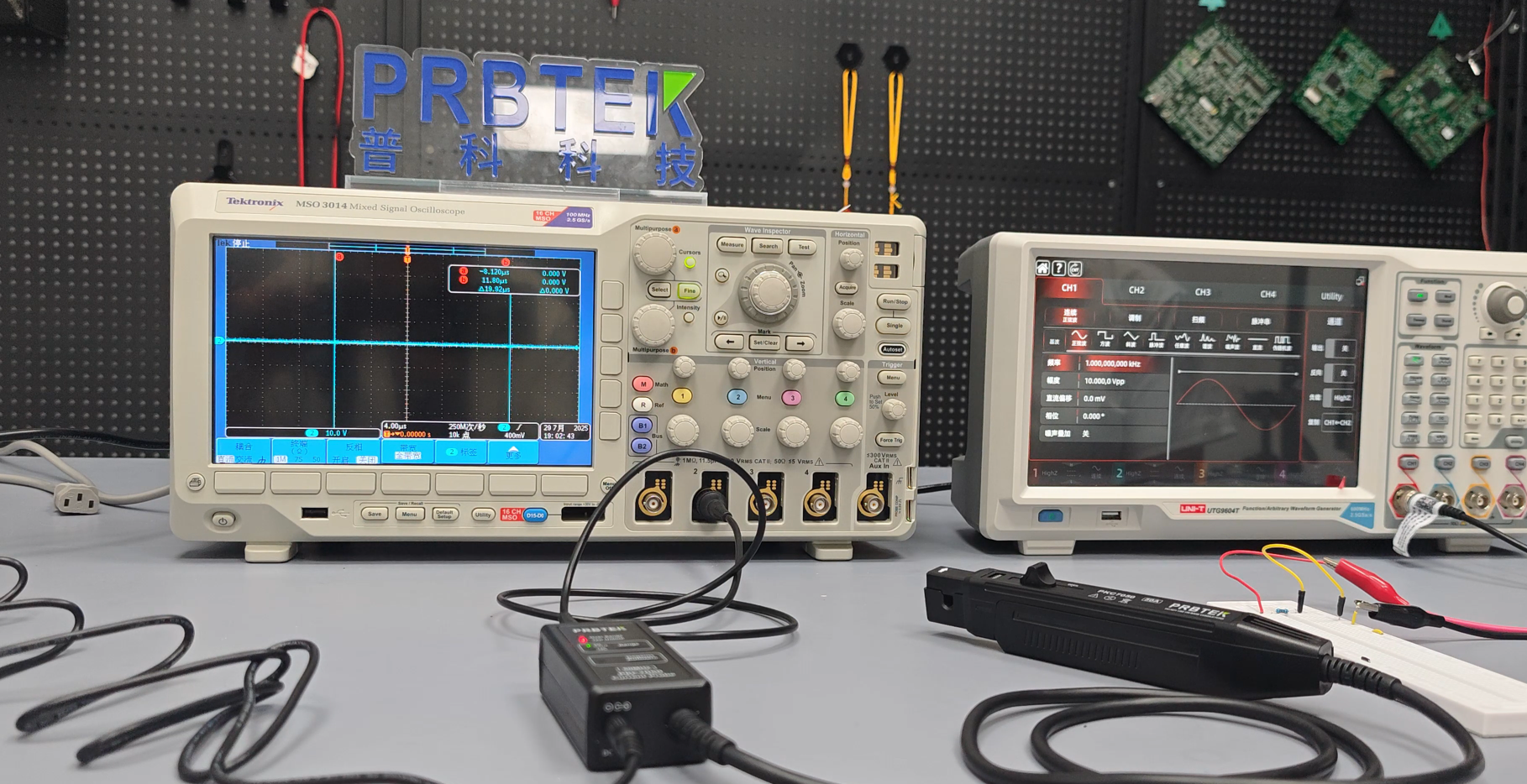

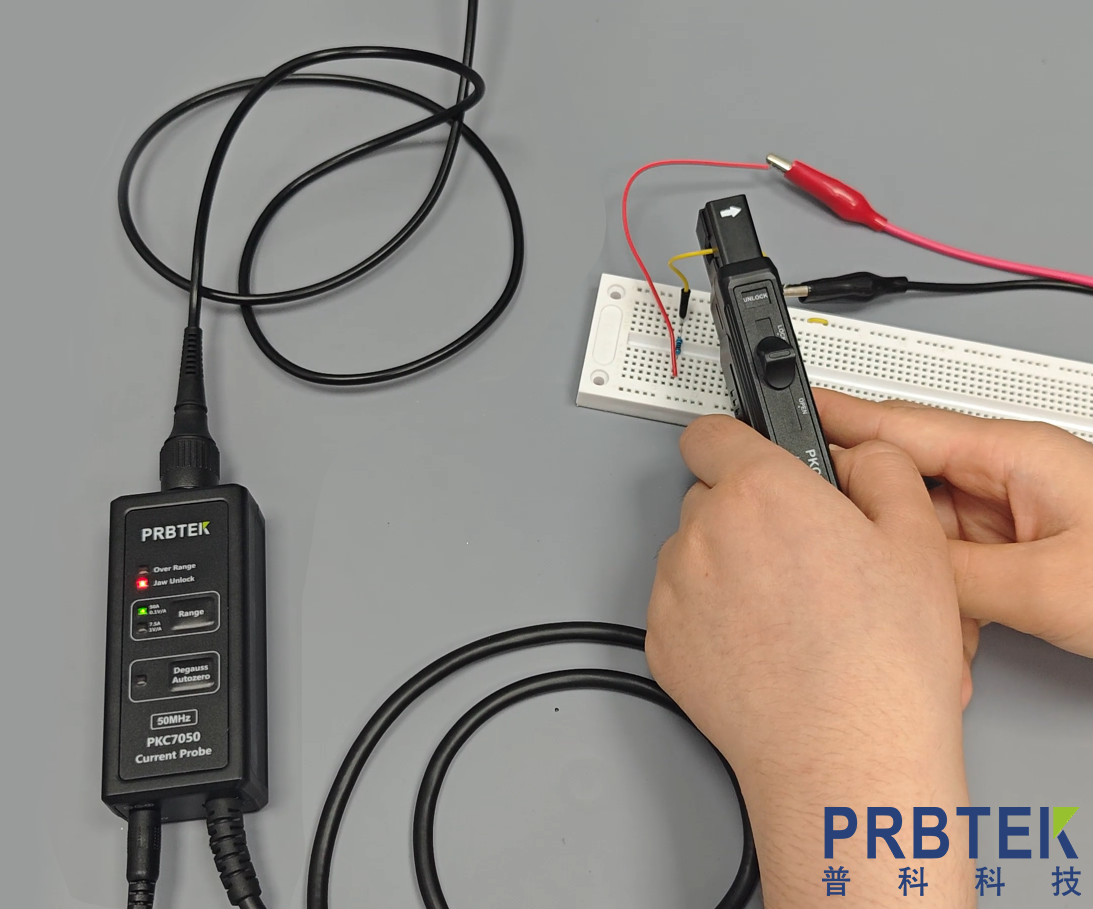

霍尔探头：钳口夹住负载的单根载流导线（不能同时夹正负线，否则磁场抵消），确保导线位于钳口中心，闭合紧密；

分流器方案：断开负载回路，将分流器串联在负载与电源之间，电压探头 ×1 档，两端分别接分流器的电压输出端（注意极性）。

4.量程与参数优化

逐步减小示波器量程，使波形占屏幕 2/3 左右，提高测量精度；

开启示波器 “Cursor”（光标）或 “Measure”（自动测量）功能，读取峰峰值、有效值、平均值等电流参数；

若为脉冲电流，调整时基，捕获完整的脉冲周期，避免遗漏峰值。

5.测量与数据记录

通电加载，观察波形是否稳定，有无干扰（如尖峰、噪声）；

记录关键数据，必要时保存波形截图；

测量完毕，先断电，再取下探头。

关键误差与规避措施

钳口未闭合紧密 / 夹多根导线：磁场抵消，测量值偏小甚至为 0 → 重新夹取，确保单根导线居中、钳口密封；

未校准零点：直流偏移导致测量值偏差 → 每次测量前校准零点；

探头带宽不足：高频信号衰减，波形失真 → 选择带宽≥被测信号 3~5 倍的探头；

分流器发热：阻值变化，测量误差增大 → 选用功率足够的分流器，避免长时间大电流测量；

强磁场干扰：波形抖动 → 远离变压器、电机等强磁场源，或采用屏蔽线。

补充：电流值换算（探头比例因子）

电流探头通常有比例因子（如 1V/1A、1V/100mA），示波器显示的是电压值，需换算为电流值；

示例：探头比例 1V/1A，示波器测得电压峰峰值为 2V，则电流峰峰值为 2A；

分流器方案：根据欧姆定律 I=U/R（U 为电压探头测得值，R 为分流器阻值）。

安全警示

严禁用普通电压探头直接串入电流回路测量电流，会造成短路，烧损示波器、探头甚至引发火灾；

测量高压电路时，必须断电操作，佩戴绝缘手套，使用绝缘工具，避免触电；

电流探头不能用于测量超过其额定电流的信号，会损坏探头。
