PKHV3030高压衰减棒应用方案推荐

在电力系统巡检、高压设备研发测试、新能源储能等高压场景中，精准的电压信号测量是保障设备安全运行、提升产品研发效率的核心前提。传统高压测量设备常面临耐压不足、测量误差大、安全防护薄弱等痛点，难以满足极端高压环境的测试需求。普科科技PKHV3030高压衰减棒凭借30KV超高耐压、≤3%高精度测量、500MΩ高输入阻抗等核心优势，成为高压测量场景的优选解决方案。本文将详细拆解PKHV3030高压测量系统的搭建流程及典型应用场景，为各行业高压测试提供可落地的实施指南。

一、PKHV3030核心优势：适配高压场景的核心底气

作为PKHV3000系列的高端型号，PKHV3030专为30KV级高压测量场景设计，其核心性能参数直接决定了系统的可靠性与测量精度，主要优势体现在以下三方面：

超高耐压与安全防护：支持30KV DC+AC峰值电压（21KV AC RMS）耐受能力，符合CAT II安全等级标准，配备专属高压绝缘头，可有效隔绝高压风险，适配极端高压测试环境。

高精度信号还原：衰减比达1000:1，直流电压精度≤3%，60Hz交流电压精度≤3%（0~10KVrms），温度系数≤200PPM/℃，能有效规避环境温度波动对测量结果的影响；输入电容低至1.7pF，输入阻抗高达500MΩ，最大限度降低对高压信号源的负载干扰，保障波形还原真实度。

便捷适配与耐用性：机身采用专属灰色设计，尺寸80*80*305mm，重量528克，握持与携带便捷；配备2m高柔性线缆，满足日常测量距离需求；整套设备含专属防震泡沫收纳盒，配件固定规整，可有效避免运输与收纳过程中的磕碰损坏。

二、PKHV3030高压测量系统搭建全流程

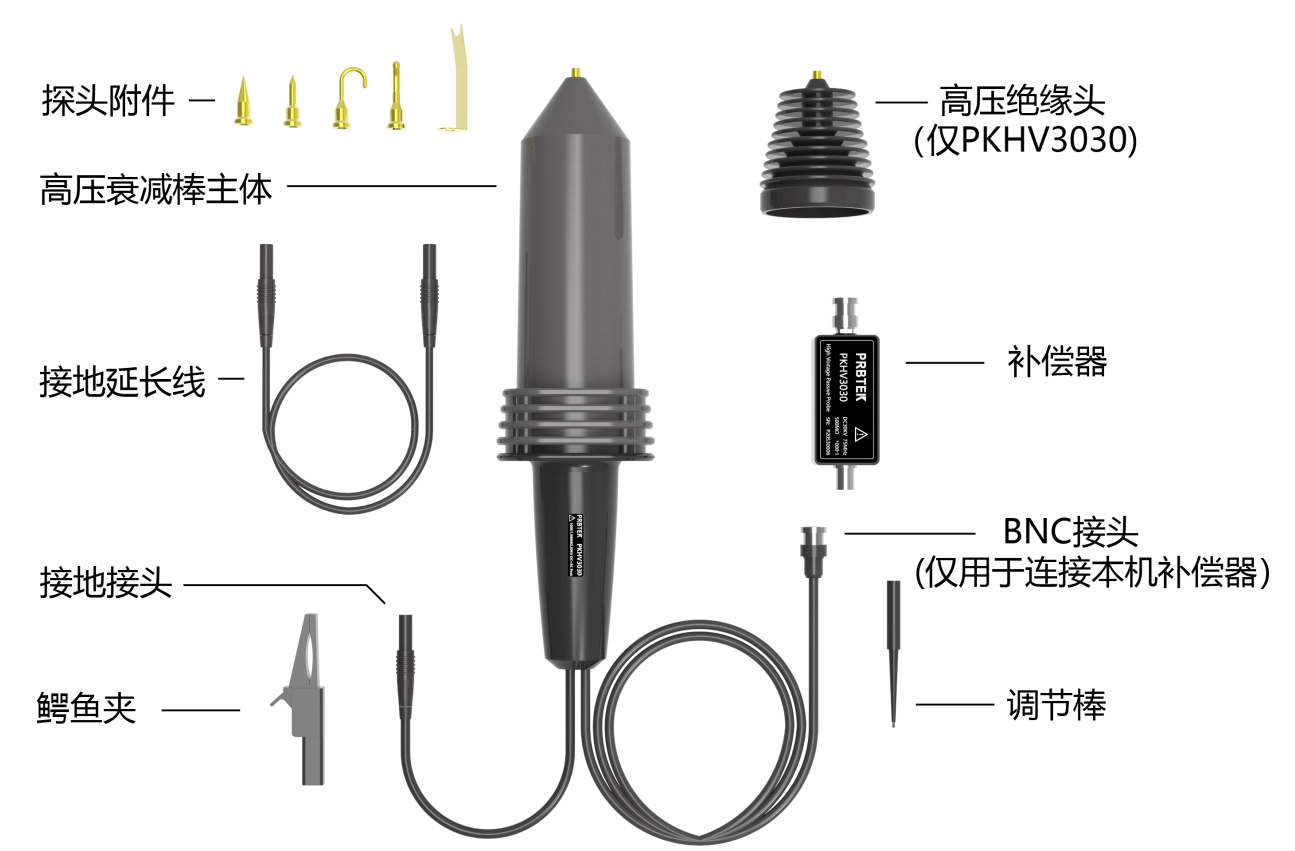

PKHV3030高压测量系统核心由PKHV3030衰减棒、专属补偿器、示波器、接地组件及高压源组成，搭建流程需遵循“安全防护→设备适配→参数校准→接地验证→测试运行”的核心逻辑，具体步骤如下：

1. 前期准备：安全防护与设备检查

高压测量的核心前提是安全防护，此阶段需完成两项关键工作：一是操作人员防护，必须佩戴绝缘手套、绝缘鞋等防护装备，确保操作环境无无关人员停留；二是设备状态检查，确认PKHV3030衰减棒尖端无破损、线缆无老化开裂，补偿器与衰减棒序列号一致（不可混用），同时核查待测高压源的额定电压不超过30KV，避免超量程损坏设备。

2. 核心设备连接：精准适配与固定

设备连接需按“补偿器→示波器→衰减棒→高压源”的顺序操作，确保连接稳定无松动：

补偿器与衰减棒连接：通过BNC接口将专属补偿器与PKHV3030衰减棒对接，对接后拧紧接口锁母，防止信号传输中断；

补偿器与示波器连接：将补偿器另一端接入示波器的1号通道，同样锁紧接口，确保通道接触良好；

接地组件安装：将纯铜鳄鱼夹固定在衰减棒的地线延长线上，再将鳄鱼夹牢牢夹在接地柱或被测设备的金属外壳上，接地线需尽量缩短，接触越紧密，测量干扰越小，安全系数越高；

衰减棒与高压源连接：待所有辅助连接完成后，将PKHV3030衰减棒的高压绝缘头接入高压源测试端，确保连接稳固。

3. 系统参数校准：保障测量精度

参数设置需确保示波器与衰减棒参数一致，避免测量误差：

示波器通道设置：选择接入补偿器的1号通道，待测信号若为直流信号，耦合方式选择“直流”；若为交流信号，选择“交流”；

衰减倍数校准：因PKHV3030衰减比为1000:1，需将示波器的探头衰减倍数调整为1000倍，确保与衰减棒匹配；

补偿器校准：初次使用或更换示波器时，需用调节棒对补偿器进行校准——通过DCATOM孔位调整增益，通过LFCOM孔位匹配电容，直至示波器显示的波形稳定，确保测量精度（其他孔位出厂前已校准，禁止随意调节）。

4. 系统试运行：安全启动与参数微调

试运行阶段需严格遵循“先断电后接线、先通电后测试”的原则：

启动设备：先启动示波器，等待设备自检完成进入默认测量界面；再打开高压源，按测试需求设置电压参数（如初次测试可设置5KV恒压输出），按下“高压开”按钮；

参数微调：观察示波器波形，若波形不稳定，可微调示波器的触发方式与幅值档位，添加“均方根”测量功能，此时示波器显示的测量值应与高压源设置值接近（如5KV设置下，测量值约4.97KV，误差仅0.6%）；若误差过大，需重新检查接地状态与补偿器校准情况；

正式测试：确认参数无误后，按测试方案调整高压源电压，记录示波器测量数据，完成高压信号的精准捕获。

5. 测试收尾：安全断电与设备收纳

测试完成后需按“高压源→示波器→衰减棒→接地组件”的顺序断电收纳，避免带电操作风险：

关闭高压源，等待设备充分放电5分钟以上，确保高压完全释放；

关闭示波器电源，再依次断开衰减棒与高压源、补偿器与示波器、补偿器与衰减棒的连接；

收纳设备：将鳄鱼夹放入专用海绵内，整理线缆，将衰减棒、补偿器等配件放回专属防震收纳盒，避免碰撞与线缆磨损，延长设备使用寿命。

三、PKHV3030典型应用场景：赋能多行业高压测试

基于30KV超高耐压与高精度测量优势，PKHV3030高压测量系统广泛适配电力、新能源、工业控制等多领域高压测试需求：

1. 电力系统巡检

在低压配电网络高压巡检、电力设备出厂校准等场景中，PKHV3030可精准测量配电设备的高压信号，捕捉电压波动细节，帮助运维人员及时发现设备绝缘老化、电压异常等问题，保障电力网络安全稳定运行。其高输入阻抗特性可避免对配电系统的正常运行造成干扰，适合长期巡检使用。

2. 高压设备研发测试

在高压电源模块、高压电容等元器件研发过程中，需对产品的耐压性能、电压输出稳定性进行严格测试。PKHV3030的≤3%高精度测量能力可精准反馈产品的实际性能参数，帮助研发人员优化产品设计；75MHz带宽可清晰捕获高频高压信号波形，为产品性能升级提供可靠数据支撑。

3. 新能源储能领域

在大型储能电站的高压电池组测试中，PKHV3030可对电池组的充放电高压信号进行实时监测，保障测试过程的安全性与数据准确性。其安全防护设计与高耐压特性，可适配储能场景的高压、高风险测试环境，为储能设备的安全认证提供有力支持。

4. 工业控制高压调试

在冶金、化工等行业的高压变频器、高压电机调试场景中，PKHV3030可精准测量设备的输出高压波形，帮助技术人员排查设备运行中的信号干扰、电压不稳定等问题，提升设备调试效率与运行可靠性。

四、方案价值总结：安全、精准、高效的高压测量选择

PKHV3030高压测量系统通过科学的搭建流程与卓越的设备性能，为各行业高压测试提供“安全防护+精准测量+便捷操作”的一站式解决方案。其30KV超高耐压能力适配极端高压场景，≤3%的测量精度保障数据可靠，标准化的搭建流程降低了操作门槛，即使新手也可快速上手。无论是电力巡检、设备研发还是新能源测试，PKHV3030都能显著提升高压测量效率，降低测试风险，为行业高质量发展提供核心技术支撑。
