怎样确定不同品牌的示波器和探头的兼容性？

示波器与探头的组合构成了电子测量的核心系统，二者的兼容性直接决定信号采集的真实性与测量精度。在多品牌仪器共存的研发、生产场景中，跨品牌搭配示波器与探头已成为常态，但接口不匹配、参数冲突等问题常导致测量失真甚至设备损坏。本文从兼容性核心要素出发，系统解析判定方法、实操流程与典型场景方案，为工程师提供科学指导。

一、兼容性的核心维度：从物理连接到电气协同

示波器与探头的兼容性并非简单的 "能否插入"，而是涵盖机械接口、电气参数、功能协议的多维度匹配体系。其中任何一环失配，都可能引发测量误差或系统故障。

（一）机械接口：兼容性的基础门槛

机械接口是实现物理连接的首要条件，其匹配性直接决定探头能否与示波器有效对接。目前行业内主要存在两类接口体系：

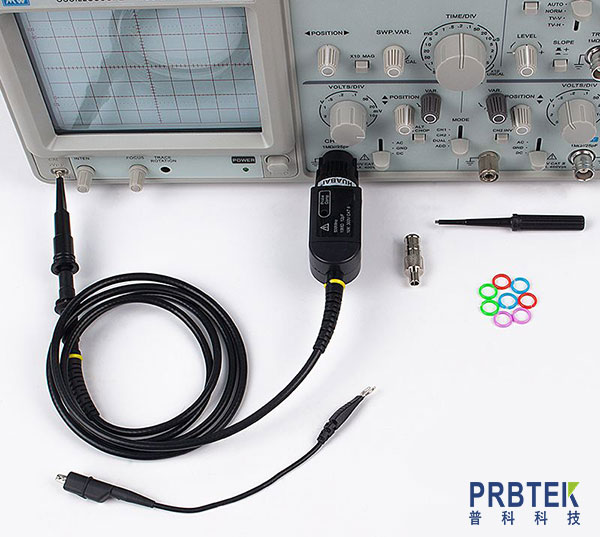

通用标准化接口这是中低端示波器与通用探头的主流配置，以 BNC 接口为代表。BNC 接口采用卡口式设计，具有连接可靠、屏蔽性好的特点，不同品牌（如普源精电、优利德、泰克入门级机型）的 BNC 接口在物理尺寸上遵循国际标准，通常可跨品牌兼容。此类接口常见于带宽 1GHz 以下的无源探头，是基础测量场景的首选。

品牌专用接口高端示波器为实现更优的高频性能与功能扩展，常采用专用接口设计。例如 Keysight Infiniium 系列的 N2800 系列探头接口、泰克 MSO 系列的 TLP 接口，这类接口在机械结构上与标准 BNC 完全不同，且集成了供电与通信触点，只能适配原厂专用探头，跨品牌混用基本无法实现物理连接。

（二）电气参数：决定测量精度的关键内核

机械接口匹配仅满足 "能连接" 的基本要求，电气参数的协同性才是保障测量准确性的核心。需重点核查三大关键参数的匹配性：

阻抗匹配示波器与探头的输入阻抗（包括电阻与电容分量）必须匹配，否则会引发信号反射与负载效应。常见的阻抗体系分为两类：

1MΩ/10pF 体系：适用于通用测量场景，10:1 无源探头通常设计为 10MΩ 输入电阻，与示波器 1MΩ 输入电阻形成分压结构，输入电容需控制在 10-20pF。

50Ω 体系：用于射频与高速数字信号测量，探头与示波器需均为 50Ω 特性阻抗，避免高频信号反射失真。若探头输入电阻为 10MΩ 而示波器为 50Ω，会导致信号严重衰减；反之则会加重被测电路负载，改变原电路工作状态。

带宽匹配系统实际带宽由示波器与探头带宽共同决定，需满足 "信号频率 ×3~5" 的适配原则，且二者带宽需合理搭配。系统带宽可通过公式估算：其中为探头带宽，为示波器带宽。例如 100MHz 探头搭配 200MHz 示波器，系统带宽仅为 89.4MHz，若用于测量 100MHz 信号会导致严重失真。

衰减比匹配探头衰减比（如 1:1、10:1、100:1）需与示波器支持的衰减范围一致，且需在示波器中正确设置。1:1 探头适合微弱信号测量，但高频性能差；10:1 探头可扩展示波器量程，是通用测试的主流选择。若探头为 10:1 衰减比而示波器设置为 1:1，测量结果会放大 10 倍；反之则会缩小 10 倍，造成显著误差。

（三）功能协议：智能适配的技术保障

现代示波器与探头逐渐引入智能识别协议，通过接口中的通信引脚实现参数自动同步。支持该功能的探头插入示波器后，可自动识别衰减比、带宽、序列号等参数，无需手动设置，减少操作误差。但这种智能适配通常仅存在于同品牌产品中，跨品牌时往往无法实现自动识别，需手动逐项确认参数设置。

二、兼容性判定的实操流程：四步验证法

跨品牌搭配示波器与探头时，需遵循 "物理检查 - 参数核对 - 校准验证 - 实测评估" 的四步流程，确保兼容性与测量可靠性。

（一）第一步：物理接口与外观检查

接口类型确认：观察示波器输入接口与探头输出接口的形状，若为 BNC 接口，检查卡口是否完好；若为专用接口，确认是否为同一品牌的配套型号，非配套专用接口直接判定为不兼容。

机械连接测试：将探头轻轻插入示波器接口，感受连接是否顺畅，有无卡顿或松动现象，确保连接牢固无晃动，避免接触不良导致的信号衰减。

线缆与探头状态检查：查看探头线缆是否有破损、老化，探针与接地夹是否完好，绝缘层有无损坏，尤其高压探头需重点检查绝缘性能。

（二）第二步：核心参数逐项核对

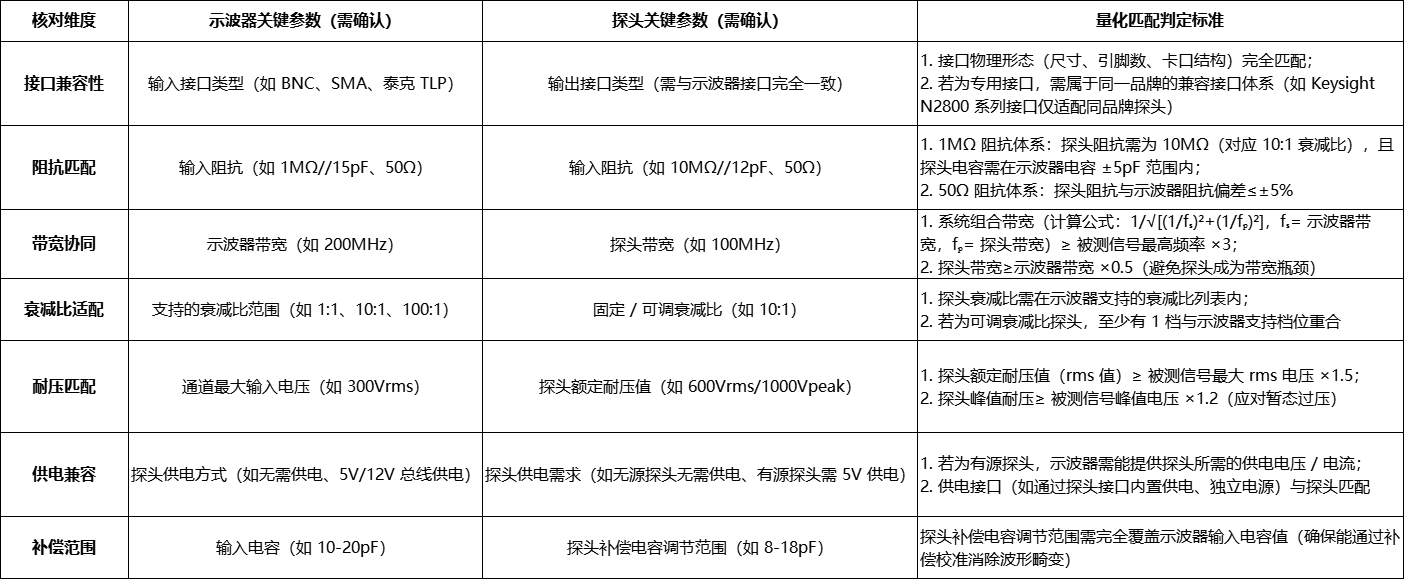

通过查阅示波器与探头的产品手册或规格书，逐项核对关键参数，形成兼容性检查表：

（三）第三步：校准验证与补偿调节

参数核对通过后，需通过校准确保测量精度，这是跨品牌搭配的关键环节：

探头补偿调节：使用示波器自带的校准信号（通常为 1kHz 方波），调节探头的补偿电容，使显示波形为标准方波，无过冲或衰减现象。若无法调出标准方波，可能是探头补偿范围与示波器输入电容不匹配（通常要求探头补偿范围覆盖 9-15pF）。

幅度精度校准：输入已知幅度的标准信号（如 1Vpp 1kHz 正弦波），对比测量值与标准值的偏差，偏差应控制在 ±3% 以内，否则需检查衰减比设置或更换探头。

频率响应测试：输入不同频率的标准信号，观察幅度变化，确保在测量带宽内幅度衰减不超过 3dB，高频段无明显波形畸变。

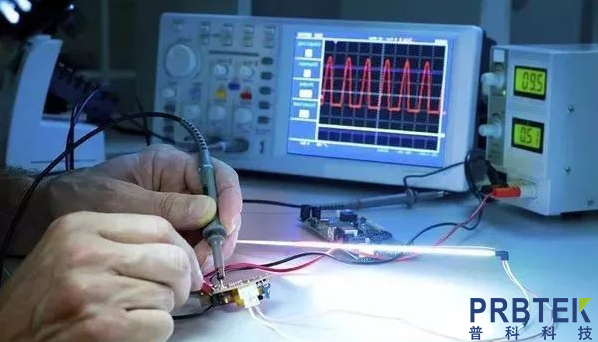

（四）第四步：实际场景验证

根据具体测量需求进行场景化测试，模拟真实使用条件：

低频信号测试（如 50Hz 电源纹波）：检查波形是否平滑，有无高频噪声干扰，验证低通特性是否正常。

高速数字信号测试（如 100Mbps 串口信号）：观察上升沿、下降沿是否清晰，有无过冲、振荡，确保信号完整性。

高压信号测试（如 220V 交流电）：在安全防护条件下，验证测量值稳定性，检查绝缘性能是否可靠。

长时间稳定性测试：连续测量 1 小时，观察数据是否漂移，接口是否发热，确保长时间工作的可靠性。

三、典型场景的兼容性解决方案

不同测量场景对示波器与探头的要求差异显著，跨品牌搭配时需结合场景特性制定适配方案。

（一）基础研发与教学场景（中低频、通用测量）

需求特点：测量信号频率≤100MHz，如音频电路、低速数字接口，对成本敏感，追求通用性。兼容性方案：

示波器选择：泰克 TBS1000、Keysight 1000X、普源 DS1000 等入门级机型，均配备标准 BNC 接口。

探头选择：国产 10:1 无源探头（如普科科技、优利德），带宽 100-200MHz，输入电容≤20pF。

适配要点：确认探头与示波器均为 1MΩ 阻抗体系，手动设置衰减比为 10:1，完成探头补偿即可正常使用。实测表明，此类搭配在 50Hz-50MHz 频段测量误差可控制在 ±2% 以内，完全满足基础需求。

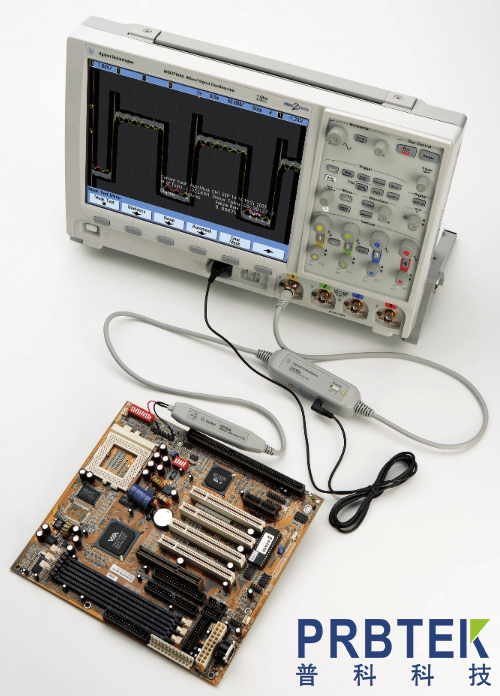

（二）高速数字电路场景（高频、高精度测量）

需求特点：测量 DDR4、PCIe 等高速接口，信号频率达 500MHz-2GHz，对带宽与信号完整性要求极高。兼容性方案：

示波器选择：带宽≥2GHz 的高性能机型，如罗德与施瓦茨 RTB2000、横河 DLM2000。

探头选择：优先选用原厂有源探头（如罗德与施瓦茨 ZV 系列），若选择跨品牌，需确保探头带宽≥示波器带宽，输入电容≤5pF。

适配要点：必须通过系统带宽公式验证组合性能，采用最短接地线（<10cm）减少干扰，使用示波器校准信号进行幅度与相位校准，避免高频失真。

（三）工业高压场景（高压、强干扰环境）

需求特点：测量电机驱动、功率变换电路，电压达数百伏至数千伏，存在强电磁干扰。兼容性方案：

示波器选择：具备隔离通道的工业级示波器，输入阻抗 1MΩ。

探头选择：10:1 或 100:1 高压无源探头，耐压值≥被测信号峰值 ×1.5，如知用 Cybertek 高压探头。

适配要点：重点核查探头耐压等级与绝缘性能，采用差分测量方式抑制共模干扰，在示波器中设置对应衰减比后，通过高压标准源验证测量精度。

四、兼容性判定的常见误区与规避策略

跨品牌搭配时，工程师常因认知偏差导致兼容性问题，需警惕以下四类误区：

（一）误区 1："能插入就一定兼容"

机械连接成功仅代表接口物理尺寸匹配，不代表电气参数兼容。例如将 50Ω 射频探头插入 1MΩ 通用示波器，虽能物理连接，但会因阻抗失配导致信号反射，测量波形严重失真。规避策略：建立 "先参数后连接" 的习惯，连接前务必核对阻抗、带宽等核心参数，不依赖物理连接判断兼容性。

（二）误区 2："探头带宽高于示波器即可"

系统带宽由二者共同决定，探头带宽过高而示波器带宽不足，仍会限制整体性能。例如 500MHz 探头搭配 200MHz 示波器，系统带宽仅 447.2MHz，无法发挥探头的高频优势，造成资源浪费。规避策略：根据系统带宽公式估算组合性能，优先选择探头与示波器带宽相近的搭配，差值不宜超过 2 倍。

（三）误区 3："通用探头可适配所有高压场景"

普通无源探头耐压通常≤600V，用于高压测量会导致绝缘击穿，存在安全风险。即使衰减比匹配，耐压不足仍是致命隐患。规避策略：高压场景必须选用明确标注耐压值的专用探头，且耐压值需留足 1.5 倍以上余量，同时检查绝缘层完整性。

（四）误区 4："省略校准不影响测量精度"

跨品牌搭配时，探头与示波器的电容匹配性差异较大，省略补偿校准会导致波形失真。例如未补偿的探头测量方波时，会出现明显过冲或平顶畸变。规避策略：每次更换探头或重启设备后，均需使用示波器校准信号进行补偿调节，校准后通过标准信号验证精度。

五、结语

示波器与探头的跨品牌兼容性判定是一项系统工程，需兼顾机械接口的物理匹配、电气参数的协同适配、功能协议的兼容支持，最终通过校准验证与场景测试实现可靠搭配。在中低频通用场景中，国产标准 BNC 探头已能良好适配进口示波器，且具有显著成本优势；但在高频、高压、精密测量场景中，原厂专用探头仍是更可靠的选择。

未来随着接口标准化推进与智能识别技术发展，跨品牌兼容性将进一步提升。但对工程师而言，掌握基于参数匹配的判定方法与实操流程，始终是应对复杂测量需求的核心能力。唯有建立 "参数先行、校准必做、场景验证" 的严谨思维，才能在跨品牌搭配中实现精准、可靠的电子测量。
