使用示波器探头时的常见错误及应对策略

示波器是电子测量中不可或缺的工具之一，正确的使用示波器探头对于正确获取测量结果至关重要。本文将重点讨论在使用示波器探头时常见的错误，并提供对应的解决方法。

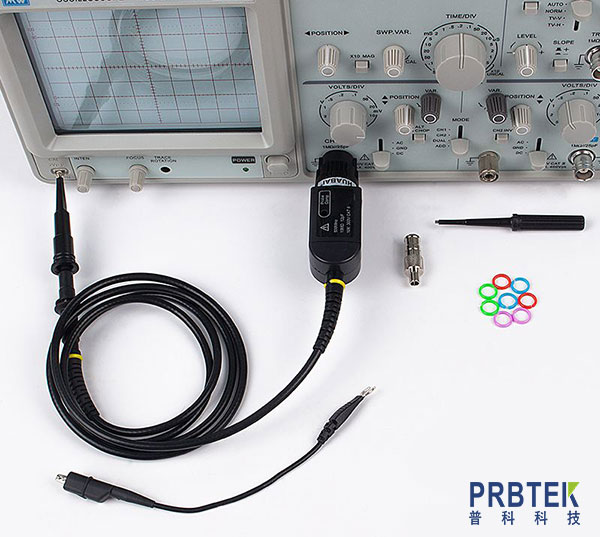

一、探头未正确接地

忽略探头接地夹的正确连接，或者将接地夹随意搭在设备外壳上会导致测量信号中出现大量噪声，甚至损坏被测设备。

1.错误原因

接地位置不正确：接地夹未连接到被测电路的参考地，而是连接到了其他电位点，导致信号参考点不一致。

接地夹接触不良：接地夹与被测设备接触不紧密，产生接触电阻，引入噪声。

2.解决方法

确保接地夹连接到正确的参考地：在连接探头之前，仔细检查被测电路的接地位置，并将接地夹牢固地连接到该点。

使用高质量的接地夹：选择接触良好、不易松动的接地夹，并定期检查其磨损情况。

二、探头带宽与信号频率不匹配

如果探头的带宽低于被测信号的频率，就会导致信号失真，无法准确测量信号的高频成分。

1.错误原因

低估信号频率：在测量前未对被测信号的频率进行预估，选择了带宽不足的探头。

忽视探头带宽限制：对探头的带宽限制缺乏了解，盲目使用。

2.解决方法

预估信号频率：在测量前，通过理论分析或初步测量，确定被测信号的频率范围，选择合适的探头。

了解探头规格：仔细阅读探头的技术手册，了解其带宽、上升时间等关键参数，确保探头能够满足测量需求。

三、探头负载效应

探头在测量过程中会对被测电路产生一定的负载效应，这可能会改变被测电路的工作状态，导致测量结果不准确。

1.错误原因

忽视探头负载效应：在测量高阻抗或高频电路时，未考虑探头负载对电路的影响。

探头选择不当：选择了不适合被测电路的探头类型，如使用普通无源探头测量高频电路。

2.解决方法

选择合适的探头类型：根据被测电路的特性，选择合适的探头类型。例如，对于高频电路，可选择高阻抗、低电容的有源探头。

补偿探头负载：在测量时，通过调整电路参数或使用补偿电路，减小探头负载对测量结果的影响。

四、探头补偿不当

示波器在出厂时通常会进行一定的补偿，以确保其在不同测量条件下的准确性。当环境发生变化或探头老化后，探头需要重新进行补偿。如果补偿不当，就会导致测量信号的幅度和波形失真。

1.错误原因

未进行探头补偿：在更换探头或长时间未使用后，未对探头进行补偿。

补偿方法不正确：对探头补偿的方法不熟悉，导致补偿不准确。

2.解决方法

定期进行探头补偿：在每次更换探头或长时间未使用后，使用示波器的探头补偿功能进行补偿。

掌握正确的补偿方法：仔细阅读示波器和探头的用户手册，了解正确的补偿步骤，并严格按照步骤操作。

五、探头电缆过长

过长的电缆会导致信号传输延迟、衰减和噪声增加，尤其是在测量高频信号时，这种影响更为明显。

1.错误原因

电缆长度选择不当：在测量时，未考虑电缆长度对信号的影响，选择了过长的电缆。

未优化测量布局：被测设备与示波器之间的距离过远，导致必须使用较长的电缆。

2.解决方法

选择合适长度的电缆：根据被测设备与示波器之间的距离，选择合适长度的探头电缆，尽量减少电缆长度。

优化测量布局：合理安排被测设备与示波器的位置，尽量缩短电缆长度。如果无法缩短电缆长度，可考虑使用低噪声、低衰减的同轴电缆。

六、探头使用环境不当

1.错误原因

环境条件不符合要求：在高温、高湿度或强电磁干扰的环境中使用探头，导致测量结果不准确。

未采取防护措施：未对探头进行适当的防护，如未使用防潮、防尘罩等。

2.解决方法

确保环境条件符合要求：在使用探头前，检查环境条件是否符合探头的技术要求，如温度、湿度等。

采取防护措施：在恶劣环境中使用探头时，采取适当的防护措施，如使用防潮、防尘罩等，以延长探头的使用寿命并确保测量精度。
