PKC7000系列高频电流探头选型指南

在现代电气测试与测量领域，高频电流的精确检测是保障设备性能与可靠性的关键环节。PKC7000系列高频电流探头凭借其卓越的带宽特性、高精度测量能力以及广泛的应用适应性，已成为工程师在开关电源、电机驱动、新能源、LED照明等领域的首选工具。本文将从技术参数、应用场景、选型要点等角度，为您提供全面的PKC7000系列选型参考。

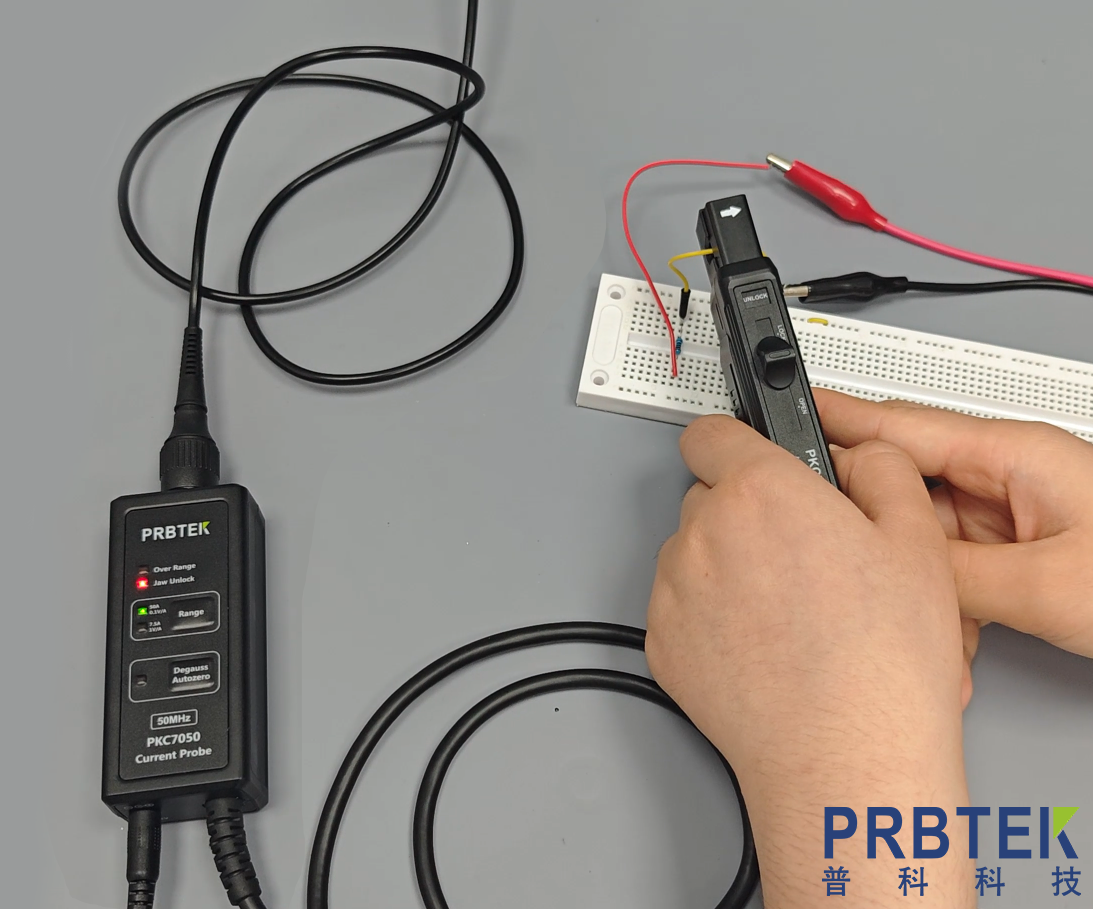

一、产品概述与优势

PKC7000系列是一款支持交直流电流同步测量的高性能电流探头，具备以下核心优势：

宽频带响应：覆盖DC至120MHz，适用于高频谐波、瞬态电流等复杂波形捕捉。

高精度测量：全量程范围内精度达±1%，分辨率可达1mA，满足精细化测试需求。

双量程切换：支持高低两档量程自动或手动切换，兼顾小电流与大电流测量。

自动消磁调零：内置消磁与调零功能，有效消除剩磁影响，提升测量准确性。

声光过流报警：实时提示电流超限，防止设备损坏。

兼容性强：标配BNC接口，适配主流示波器品牌。

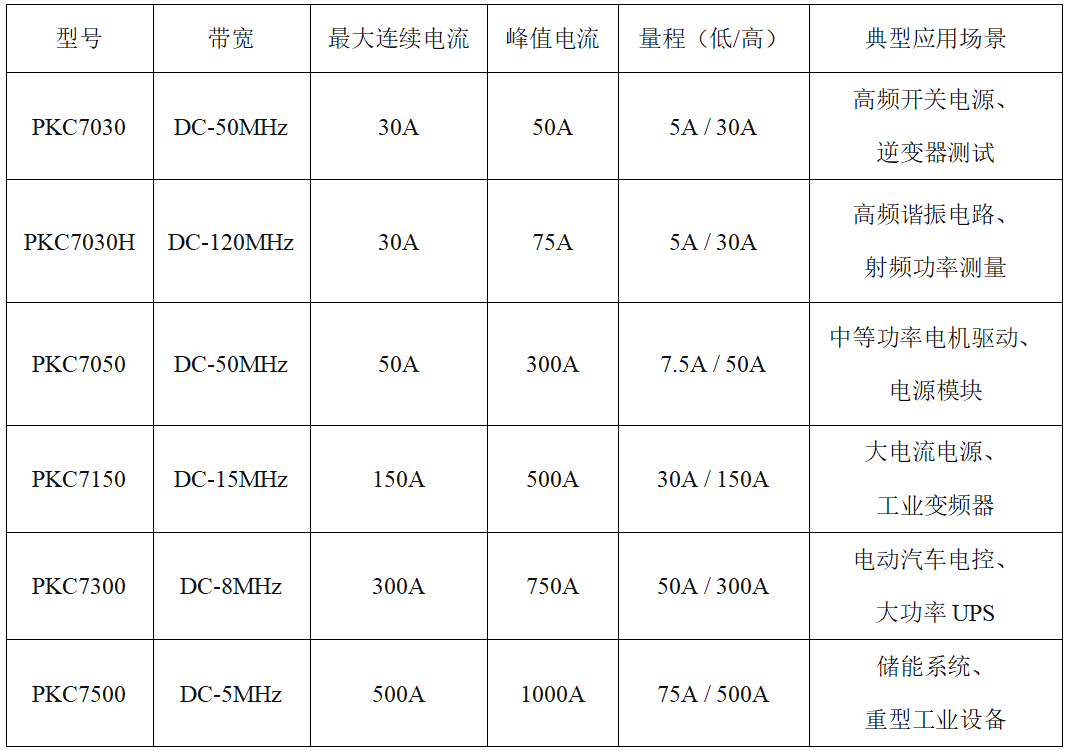

二、各型号关键参数对比

三、选型要点解析

1. 带宽选择

若需测量高频开关器件（如MOSFET、IGBT）的开关瞬态，应选择PKC7030H（120MHz）。

对于多数电源与电机驱动应用，PKC7030/PKC7050（50MHz） 已足够。

低频大电流场景（如工频变频器）可选PKC7150/7300/7500，其带宽逐级递减。

2. 电流容量

小电流精密测量（如待机功耗）推荐PKC7030/H，其1mA分辨率优势明显。

中等电流如伺服驱动器、充电桩模块可选PKC7050。

大电流如电驱系统、工业母线测试应选PKC7150及以上型号。

3. 量程与精度

所有型号均具备双量程，建议在测量前预估电流范围，避免过载。

精度统一为±1%，但在小量程下分辨率更高，适合微电流分析。

4. 机械结构与适配性

钳口直径：PKC7030/H为5mm，适用于细导线或PCB走线；PKC7150及以上为20mm，适用于粗电缆。

线缆长度：多数型号手柄至控制盒为1m，输出线为1m BNC，适合台架测试。

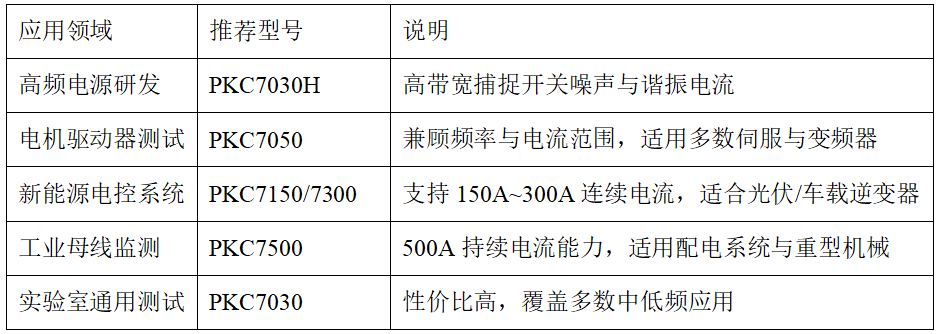

四、应用场景推荐

五、使用与选型注意事项

安全第一：严禁测量电压超过300V的电路，避免在潮湿、易爆环境中使用。

匹配示波器：必须使用1MΩ输入阻抗，若为50Ω需加适配器。

频率-电流折衷：高频下最大允许电流会下降，请参考频率-电流曲线。

环境适应性：工作温度0~40℃，湿度≤80%RH，避免直射阳光与机械冲击。

定期维护：使用前进行消磁调零，保持传感器头清洁，避免刮伤连接面。

六、总结

PKC7000系列电流探头以其全面的性能覆盖与高可靠性，为不同层次的电流测试需求提供了专业解决方案。选型时应综合考虑带宽、电流范围、频率特性与使用环境，结合具体应用场景选择最适配的型号。
