选择电流探头时是看峰峰值还是最大值？

在电力电子、电机控制、新能源等领域的测试与分析中，电流探头是捕获电流信号、洞察电路工作状态的核心工具。然而，面对电流波形数据，初学者常困惑于 “应关注峰峰值还是最大值”—— 二者虽均为描述信号幅度的关键参数，但适用场景、物理意义与分析价值截然不同。本文将从参数定义出发，结合实际应用场景，厘清二者的选择逻辑，帮助工程师精准解读电流信号，避免因参数误用导致的分析偏差。

一、基础概念：厘清峰峰值与最大值的核心差异

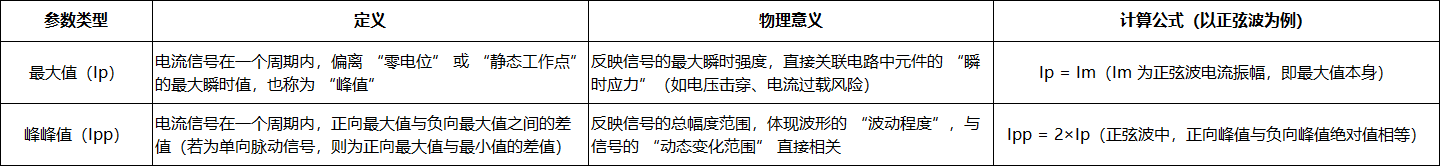

要正确选择参数，首先需明确峰峰值（Peak-to-Peak Value，简称 Vpp/Ipp）与最大值（Peak Value，简称 Vp/Ip）的本质区别。二者的核心差异体现在 “测量维度” 与 “物理意义” 上，具体可通过下表对比：

以常见的正弦波电流为例：若某电路中电流最大值为 5A（即正向峰值 5A、负向峰值 - 5A），则其峰峰值为 10A；若为单向脉冲电流（如开关电源中的电感电流，仅在正向波动，最大值 5A、最小值 1A），则其峰峰值为 4A，最大值仍为 5A。可见，峰峰值描述的是 “整体波动跨度”，最大值描述的是 “局部极端强度”，二者不可混淆。

二、场景化选择：何时看最大值，何时看峰峰值？

电流探头参数的选择，本质是 “分析目标与参数物理意义的匹配”—— 需根据测试目的（如元件选型、波形稳定性、故障诊断）确定核心关注维度，再对应选择峰峰值或最大值。

1. 关注最大值：聚焦 “瞬时应力” 的场景

最大值的核心价值是 “捕捉极端瞬时值”，当分析目标涉及元件的 “短期过载能力”“耐压 / 耐流极限” 时，必须以最大值为核心参数。典型应用场景包括：

（1）功率元件选型与可靠性验证

电力电子电路中的 IGBT、MOSFET、二极管等功率元件，其 “额定电流”（如连续额定电流 Ic）与 “峰值电流”（如最大脉冲电流 Icm）是关键选型指标。例如：

电机启动时会产生数倍于额定电流的 “启动峰值电流”，若此最大值超过 IGBT 的 Icm，元件可能瞬间烧毁；

开关电源在负载突变时（如从空载到满载），电感电流会出现尖峰，需通过电流探头捕获此峰值，验证是否在电感的 “峰值电流额定值” 范围内，避免磁芯饱和。

此时，若误以峰峰值为参考（如将正负向峰值差作为 “最大电流”），会严重低估瞬时应力，导致元件选型失误。

（2）电磁兼容（EMC）测试中的尖峰干扰分析

EMC 测试中，电路常因开关动作、外部干扰产生 “窄脉冲尖峰电流”（如 ns 级宽度的正向尖峰）。这类尖峰的 “最大值” 直接决定了干扰强度 —— 即使峰峰值很小（如尖峰仅正向波动，负向无变化），但只要最大值超过标准限值（如 GB/T 17626.4 中的浪涌电流限值），设备就会面临 EMC 认证失败风险。此时，需通过电流探头的 “峰值捕获模式”（而非平均值或峰峰值模式），精准捕捉尖峰最大值。

2. 关注峰峰值：聚焦 “动态波动范围” 的场景

峰峰值的核心价值是 “描述信号的整体波动幅度”，当分析目标涉及 “波形稳定性”“负载波动程度”“控制精度” 时，需以峰峰值为核心参数。典型应用场景包括：

（1）直流电源纹波电流分析

直流电源（如锂电池、线性稳压器）的输出电流并非绝对平稳，而是存在叠加的 “纹波电流”（由滤波电容容量不足、开关频率波动等导致）。纹波电流的 “峰峰值” 直接反映电源的稳定性 —— 例如：

给敏感的传感器（如光电传感器、压力传感器）供电时，若纹波电流峰峰值过大（如超过 100mA），会导致传感器输出信号漂移，影响测量精度；

锂电池充电时，纹波电流峰峰值过大会加速电池极化，缩短循环寿命。此时，需通过电流探头测量纹波电流的峰峰值（如要求峰峰值＜50mA），而非关注最大值（最大值可能仅比平均值高 20mA，无实际参考意义）。

（2）电机控制中的转速稳定性分析

在伺服电机、步进电机的控制中，电流波形的 “波动幅度” 与电机的 “转速平稳性” 直接相关。例如：

步进电机采用 “细分驱动” 时，若相电流的峰峰值波动过大（如设定峰峰值 5A，实际波动 ±1A），会导致电机每一步的扭矩不均匀，出现 “丢步” 或 “振动噪声”；

永磁同步电机（PMSM）的 FOC（磁场定向控制）中，dq 轴电流的峰峰值需控制在较小范围（如峰峰值＜0.5A），否则会导致转矩脉动，影响电机运行平顺性。此时，峰峰值是评估控制算法精度的核心指标。

（3）信号完整性测试中的波形畸变判断

在高频电路（如射频电路、高速数字电路）中，电流信号的 “峰峰值” 可反映波形的畸变程度。例如：

高速信号线（如 USB 3.0）的传输电流若峰峰值异常增大（如超过标准规定的 200mV 对应的电流峰峰值），可能意味着线路存在阻抗不匹配、串扰等问题，导致信号畸变，影响数据传输速率。

3. 特殊场景：二者需结合分析

部分复杂场景中，峰峰值与最大值需同时关注，才能全面解读电路状态。最典型的案例是 “非对称波形分析”：

例如，开关电源的电感电流为 “非对称三角波”（正向峰值 8A，负向峰值 - 2A），此时最大值为 8A（需验证是否超过 IGBT 的峰值电流），峰峰值为 10A（需验证是否超过电感的动态电流范围）；

又如，故障状态下的电机电流（如定子绕组短路），可能出现 “正向峰值异常增大（如 15A），峰峰值同步扩大（如 20A）”，此时需通过最大值判断元件是否过载，通过峰峰值判断故障是否导致波形严重畸变，二者结合才能定位故障根源。

三、实操建议：避免参数误用的关键技巧

在实际测试中，除了明确应用场景，还需通过 “设备设置”“波形观察”“数据验证” 三步，确保参数选择正确，避免误用：

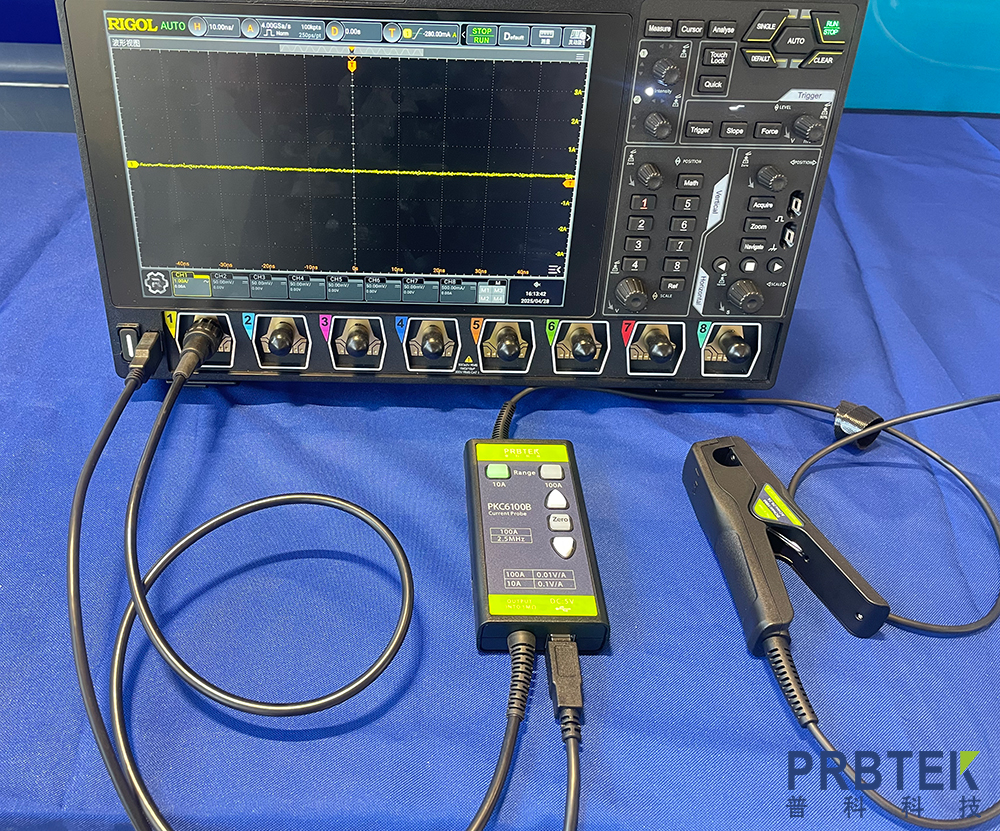

1. 合理设置电流探头与示波器参数

峰值捕获模式：若需测量最大值，需将示波器的 “触发模式” 设为 “峰值触发”，“采集模式” 设为 “高分辨率采集” 或 “峰值检测”，避免因采样率不足导致峰值遗漏（例如，对 ns 级尖峰电流，需将采样率设为 1GSa/s 以上）；

峰峰值测量设置：若需测量峰峰值，需确保示波器的 “测量参数” 直接选择 “Ipp（电流峰峰值）”，而非手动计算 “最大值 - 最小值”（部分示波器支持自动统计一个周期内的峰峰值，避免人为读数误差）；

参考电位校准：测量前需校准电流探头的 “零电位”，尤其是测量直流叠加交流的电流（如电机电流）时，若零电位偏移，会导致最大值或峰峰值计算偏差（例如，零电位偏移 1A，原本 5A 的最大值会被误读为 6A）。

2. 结合波形形态判断参数合理性

观察波形是否对称：若为对称正弦波，峰峰值应为最大值的 2 倍（如最大值 5A，峰峰值 10A），若比例异常（如峰峰值 8A，最大值 5A），可能是波形存在削波或干扰，需排查电路故障；

区分 “瞬时峰值” 与 “周期性峰值”：部分电路中存在 “非周期性瞬时峰值”（如雷击导致的浪涌电流），此类峰值仅出现一次，需通过 “单次触发” 捕获，而周期性峰值（如电机运行电流）需通过 “连续触发” 观察多个周期的平均值，避免将偶然干扰误判为正常最大值。

3. 交叉验证数据与理论值

对比设计理论值：测试前需根据电路原理计算理论最大值或峰峰值（如根据电机额定功率计算启动峰值电流应为额定电流的 3-5 倍，根据电源滤波电容容量计算纹波电流峰峰值应＜50mA），测试后将实际测量值与理论值对比，若偏差超过 10%，需排查探头是否校准、测试点是否正确；

更换探头型号验证：若对测量结果存疑，可更换不同型号的电流探头（如从高频电流探头更换为低频电流探头）或不同品牌示波器，交叉验证参数一致性，避免因设备精度不足导致的测量误差。

四、总结：核心逻辑是 “目标导向”

电流探头选择峰峰值还是最大值，本质是 “测试目标决定参数优先级”——关注元件瞬时应力、极端工况时，以最大值为核心；关注波形波动范围、稳定性与控制精度时，以峰峰值为核心。二者并非 “非此即彼” 的关系，而是从不同维度解读电流信号的工具。

在实际工程中，工程师需先明确 “我要解决什么问题”（是元件选型？还是波形优化？），再对应选择参数，并通过设备校准、波形观察、理论验证三步确保数据准确。只有将参数物理意义与应用场景深度绑定，才能让电流探头真正成为电路分析的 “眼睛”，为产品设计、故障诊断提供可靠依据。
