安全应用：如何规避罗氏线圈次级能量的潜在风险？

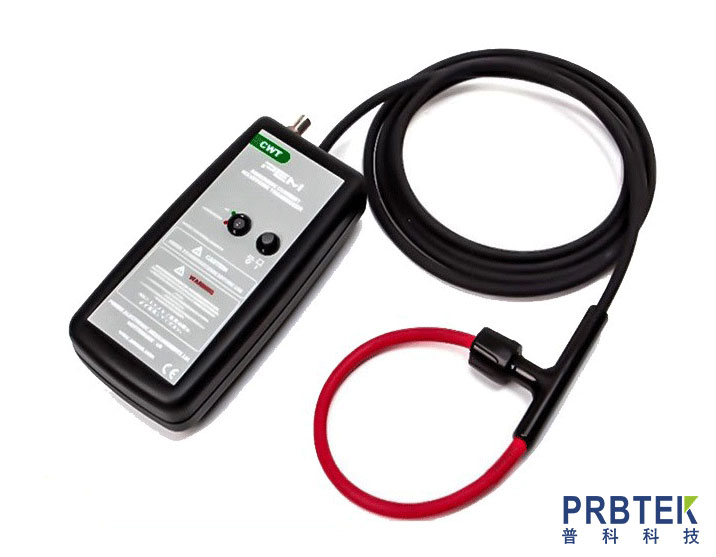

罗氏线圈因非接触测量、宽量程、无磁饱和等优势，被广泛用于电力短路监测、新能源汽车电流采集、工业高频测试等场景。但很多工程师和运维人员在使用时，常忽略其次级能量的潜在风险 —— 轻则击穿后端芯片，重则引发设备烧毁，甚至造成轻微灼伤。

本文针对罗氏线圈次级能量的常见安全问题，拆解 “风险类型 + 规避方法 + 实操技巧”，内容通俗易懂，适配从新手到资深工程师的不同需求，帮你快速掌握安全应用要点，同时规避 90% 以上的实操风险。

一、先搞懂：罗氏线圈次级能量有哪些安全风险？（新手必看）

罗氏线圈次级能量的风险，并非来自 “能量总量大”，而是 “能量瞬时特性” 与 “应用不当” 的叠加。日常使用中，主要有 3 类高频风险，需优先警惕：

1. 过压风险：最易忽略，却最伤设备

触发场景：次级回路突然开路（比如拔示波器探头时没接假负载）、初级电流骤变（如雷击、电路短路）。

危害后果：次级电压会飙升至数千伏（公式：U₂=M×dI₁/dt，M 为互感，dI₁/dt 为电流变化率），直接击穿 ADC 芯片、运算放大器等后端设备，甚至导致线圈绝缘层老化开裂。

常见案例：某新能源实验室调试时，断开罗氏线圈与采集卡的连接后，未接假负载，恰逢电路出现瞬时短路，次级电压骤升为 800V，瞬间烧毁价值 2000 元的采集卡。

2. 过载风险：负载选错，线圈易烧

触发场景：次级负载电阻过小（如误接短路导线）、长期超额定功率运行。

危害后果：次级电流骤增（I₂=U₂/R 负载），线圈绕组因过热熔断，绝缘层碳化，严重时会引发导线起火。

关键数据：若次级电压 10V，负载电阻 1Ω，电流会达到 10A，线圈功率（P=I²R）会超过额定值 10 倍以上，10 秒内即可烧毁。

3. 人身接触风险：概率低，但需防范

触发场景：潮湿环境下接触裸露的次级端子、脉冲场景中直接触碰未防护的接线。

危害后果：高电压可能击穿空气产生火花，造成手部局部轻微灼伤；若环境潮湿（人体电阻降低），可能产生微弱电击感，但无致命风险（次级能量通常在 0.01J-1J，远低于致命阈值 50J）。

二、5 步规避方案：从选型到维护，全流程控风险

罗氏线圈次级能量的风险，只要按 “选型→电路设计→安装→调试→维护”5 步操作，就能有效规避。每一步都有具体标准和实操技巧，直接套用即可。

第一步：选型避坑 —— 选对线圈，风险少一半

选型是源头控制，核心是 “匹配场景需求”，避免 “大参数线圈用小场景” 或 “小参数扛大电流”。重点看 3 个参数：

避坑提醒：别盲目追求 “高互感”！互感越大，相同电流变化率下，次级电压越高，过压风险也越大。

第二步：电路设计 ——3 个保护措施，防过压防过载

电路设计是核心防护，重点加设 “钳压、限流、信号调理”3 类电路，既能控风险，又不影响测量精度：

1. 防开路过压：并联钳压元件（必做）

次级开路是过压重灾区，必须在次级两端并联钳压元件，根据场景选对应类型：

工频 / 缓变场景：用稳压管（如次级电压 5V，选 5.6V/1W 稳压管），成本低，静态电流小；

脉冲 / 高频场景：用 TVS 瞬态抑制二极管（如次级电压 100V，选 120V/100W TVS），响应快（≤1ns），耐浪涌能力强；

高压场景：用压敏电阻（如次级电压 500V，选 600V 压敏电阻），通流容量大，适合雷击防护。

实操技巧：钳压元件要紧贴线圈次级端子焊接，导线长度≤5cm，减少寄生电感导致的保护延迟。

2. 防过载短路：串联限流电阻 + 熔断丝

限流电阻：选金属膜电阻，阻值 =（U₂max/I₂max）-R 线圈（I₂max 为线圈允许最大电流，通常≤100mA）。比如 U₂max=100V，R 线圈 = 50Ω，I₂max=100mA，选 1kΩ/2W 电阻；

熔断丝：选快熔型（如 0603 封装，120mA），熔断速度≤100ms，短路时快速断开，保护线圈。

3. 信号调理：加积分电路 + 放大器（兼顾安全与精度）

罗氏线圈输出的是 “电流变化率信号”，需通过积分电路转化为 “与电流成正比的信号”，再用放大器放大到 0-5V（或 0-10V），适配后端设备：

积分电路：用 OPA2277 运放 + 1μF 电容 + 10kΩ 电阻，积分时间常数匹配初级电流频率（如工频 50Hz，选 3ms）；

放大器：用同相比例放大，放大倍数 = 1+Rf/R1，确保放大后电压≤设备最大输入。

安全优势：放大器高输入阻抗（≥1MΩ）可限制次级电流≤10μA，即使有高电压，也不会烧设备。

第三步：安装规范 ——4 个细节，避免人为风险

安装时的小细节，直接影响安全，重点做好 4 点：

线圈固定：用尼龙支架固定，避免线圈外壳与金属设备直接接触，减少漏电风险；

导线耦合：罗氏线圈要完全闭合，接口扣紧；电流互感器要让导线居中穿过，避免偏移导致磁耦合不均；

接线要求：区分次级正负极，避免接反；裸露导线用绝缘胶带包裹，防止短路；

接地处理：线圈屏蔽层单独接保护地（PE 地），接地电阻≤4Ω；信号地与电源地单点连接，避免地环流干扰。

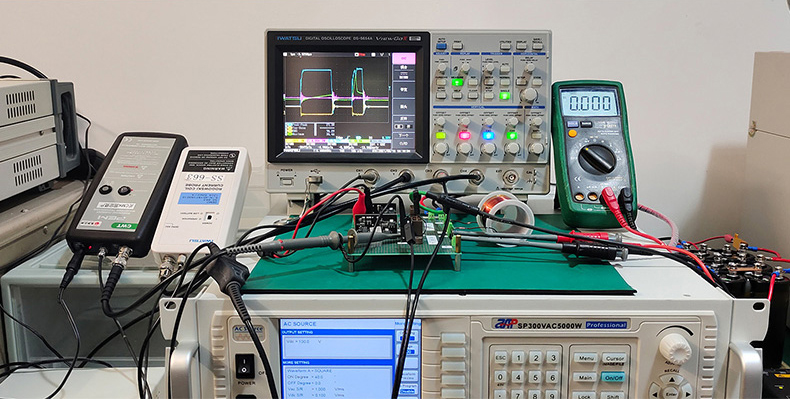

第四步：调试技巧 —— 先接假负载，再测实际信号

调试是风险高发期，按 “先假负载→后实际负载” 的顺序操作，避免开路：

调试前，先在次级端子并联假负载（阻值与实际负载一致，如 100Ω/1W）；

用低压小电流（如 1A 工频电流）测试，确认输出信号正常（幅值、波形符合理论值）；

逐步增大电流至额定值，观察次级电压、电流是否在安全范围；

若需断开负载（如拔示波器探头），先接好假负载，再断开原负载。

第五步：维护要点 —— 定期检查，延长寿命减风险

日常维护不能少，重点做 3 项检查，每季度 1 次：

外观检查：看线圈是否有过热变色、绝缘层破损，接线端子是否松动氧化；

绝缘检测：用 500V 绝缘电阻表测线圈绕组与外壳的绝缘电阻，应≥100MΩ，否则需清洁或更换；

保护元件更换：TVS 管、压敏电阻每 2 年换 1 次（或触发过压报警后立即换），避免性能退化。

三、常见问题解答（FAQ）：新手常问的 3 个安全问题

1. 罗氏线圈次级能量会电死人吗？

不会。多数场景下次级能量在 0.01J-1J，远低于人体致命能量（50J），仅极端脉冲场景可能造成轻微灼伤，做好防护即可。

2. 次级回路可以长期开路吗？

绝对不行！开路会导致次级电压飙升，轻则烧设备，重则加速线圈老化，必须接假负载或钳压元件。

3. 用了钳压元件，还需要接假负载吗？

建议接。钳压元件主要防瞬时过压，假负载可避免长期开路导致的线圈损耗，双重保护更安全。

四、总结：罗氏线圈安全应用的核心原则

罗氏线圈次级能量的风险，核心是 “预防大于补救”。记住 3 个核心原则：

选型时 “匹配场景”，不盲目追求高参数；

电路中 “加足保护”，钳压、限流一个都不能少；

操作时 “规范流程”，调试先接假负载，维护定期查绝缘。

只要按以上方法操作，就能让罗氏线圈安全稳定运行，既发挥其测量优势，又避免安全事故。
