罗氏线圈的精度受哪些因素影响？

罗氏线圈的精度是一个系统性指标，受线圈自身设计、外部安装条件、配套电路性能、环境干扰四大类因素共同影响，不同因素对低频、高频精度的影响程度差异显著。以下是具体拆解：

一、 线圈自身设计与工艺因素

这是决定精度的基础，直接影响线圈的电磁感应特性与线性度。

1.绕组参数一致性

漆包线的线径、匝数、绕制密度不均匀，会导致线圈互感值离散，破坏输出信号的线性关系，尤其在大电流场景下误差会被放大。

开合式罗氏线圈的间隙公差是关键：间隙过大或闭合不紧密，会导致磁路不连续，互感值下降，精度降低（误差可增加 3%–5%）。

2.磁芯 / 骨架特性（针对带磁芯线圈）

无磁芯罗氏线圈低频灵敏度低，易受噪声干扰；带磁芯线圈若磁芯材质不均匀、存在气隙，会引发局部磁饱和，高频段线性度恶化。

骨架的材质（如耐高温绝缘材料）与几何形状，会影响绕组稳定性，温度变化下骨架变形会间接改变绕组参数。

3.屏蔽层设计

无屏蔽或屏蔽层接地不良的线圈，会耦合外部电场、磁场干扰，导致输出信号信噪比下降，尤其在高频（MHz 级）和微小电流测量时，误差会显著增加。

二、 外部安装与使用条件

即使线圈本身性能优异，不当安装也会导致精度大幅劣化。

1.导体与线圈的相对位置

被测导体需居中穿过线圈截面：若导体偏心，会改变磁场分布，导致互感值变化，误差通常在 2%–10% 不等，偏心越严重误差越大。

多根导体并行穿过时，导体间的电磁耦合会干扰磁场分布，需严格按照产品手册要求的间距布置。

2.线圈的安装张力与形态

柔性罗氏线圈过度拉伸或扭曲，会改变绕组间距和匝数分布，破坏参数一致性；刚性线圈安装时的机械应力，也可能导致绕组变形。

3.被测电流的特性

电流频率：罗氏线圈的精度在标称带宽内最优，超出带宽（如低频 <10Hz、高频> 线圈上限）时，灵敏度下降，相位误差增大。

电流波形：复杂波形（如脉冲、谐波电流）会因线圈的幅频、相频特性，产生波形失真，需配套适配的积分电路补偿。

三、 配套电路的性能

罗氏线圈输出的是与电流微分成正比的电压信号，必须通过积分电路还原真实电流，配套电路的性能直接决定最终精度。

1.积分器的精度与匹配度

无源积分器（如 RC 积分）结构简单，但存在漂移和低频衰减，精度较低；有源积分器（如运算放大器构成）的精度更高，但受放大器的输入失调电压、温漂影响，若积分时间常数与线圈参数不匹配，会导致信号还原失真。

积分器的带宽需覆盖线圈的工作带宽，否则高频信号会被衰减，低频信号易受噪声干扰。

2.信号调理与采集环节

后续的滤波、放大电路若引入噪声或相位偏移，会进一步降低精度；数据采集设备的采样率、分辨率不足，也会导致量化误差。

四、 环境因素干扰

1.温度变化

温度升高会导致漆包线电阻增大、骨架变形、磁芯磁导率变化，进而改变线圈的互感值和绕组损耗，引发温漂误差。优质罗氏线圈会采用温度补偿设计，普通产品在温度波动大的场景下（如户外 - 20℃–60℃），精度可能下降 5% 以上。

2.外部电磁干扰

周围的高压设备、变频器、电机等会产生强电磁辐射，干扰线圈的磁场感应，尤其在低压、微小电流测量时，干扰信号可能掩盖真实信号。

3.湿度与腐蚀环境

高湿度环境会导致线圈绝缘性能下降，绕组间出现漏电流；腐蚀性气体（如工业环境中的酸碱气体）会破坏绕组和屏蔽层，长期使用会导致参数漂移。

五、 校准与维护因素

1.校准周期与方法

罗氏线圈属于相对测量元件，需定期用标准电流源校准，建立输出信号与实际电流的对应关系。未校准或校准周期过长（超过产品要求的 1–2 年），会因参数漂移导致精度下降。

校准需覆盖常用的电流档位和频率点，仅在单一电流 / 频率下校准，无法保证全量程精度。

2.长期使用的损耗

线圈长期使用后，绕组老化、屏蔽层破损、接头松动等问题，都会导致参数变化，影响精度，需定期检查维护。

精度优化的核心建议

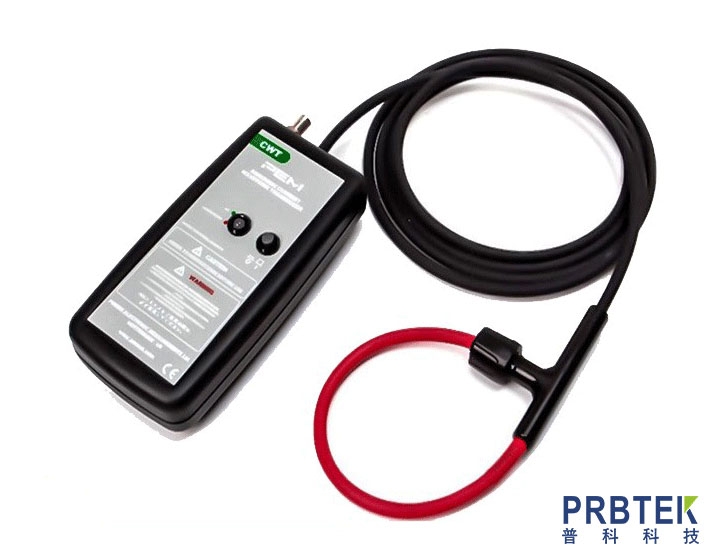

1.选型时优先选择绕组均匀、带精准屏蔽、出厂标定的成套产品（如普科 PK-CWT 系列），确保线圈与积分器的匹配性。

2.安装时严格保证导体居中、线圈形态稳定，避免偏心和机械应力。

3.配套高精度有源积分器，并根据被测电流的频率特性调整积分参数。

4.定期在实际使用场景下校准，同时做好温度、电磁干扰的防护措施。
