测量 PCB 板支路电流的探头选型指南

在电子研发、电路测试及故障排查中，精准测量PCB板支路电流是保障产品性能的关键环节。电流探头作为非侵入式测量工具，其选型直接影响测量精度与操作可行性。本文结合PCB板支路走线密集、电流幅值跨度大、信号频率多样的特点，梳理核心选型指南，帮你快速选对适配探头。

一、先定技术路线：按电流类型选型

不同电流类型对应不同探头技术原理，这是选型的第一步，避免出现“测不了、测不准”的问题：

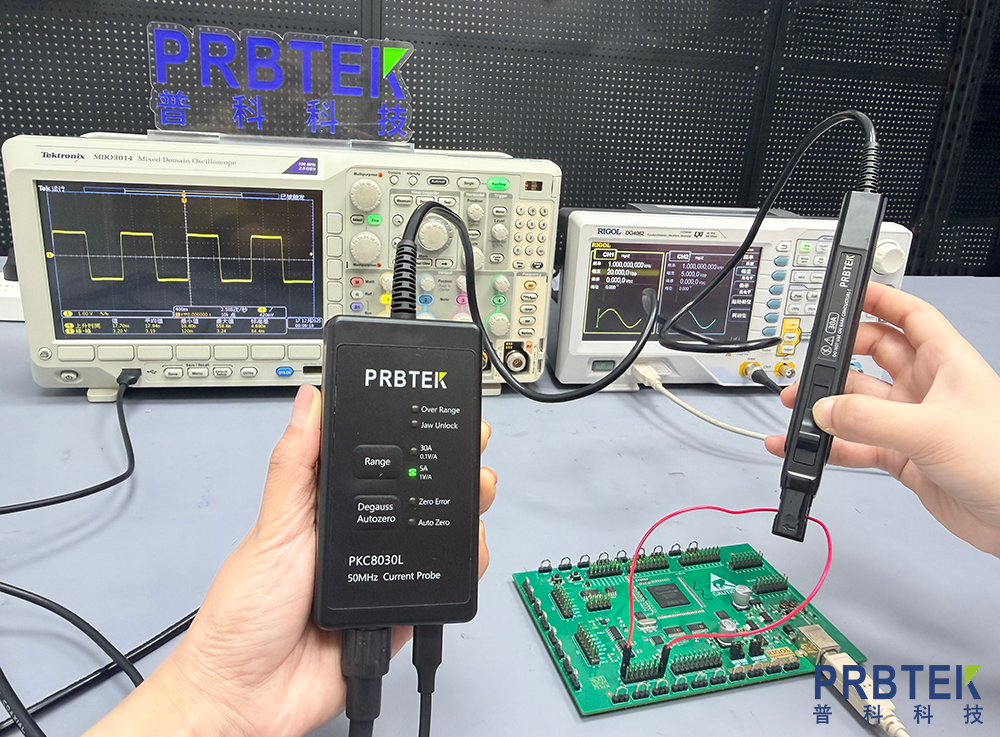

直流/交直流混合电流（如传感器信号回路、待机供电支路）：优先选霍尔电流探头（有源）。这类探头可精准测量直流分量，灵敏度高，适配微安级（μA）到毫安级（mA）小电流，典型型号如普科PKC8030L。

交流/高频脉冲电流（如开关电源纹波、高速通信电路）：首选罗氏线圈（如普科PK-CWT系列）。无磁芯设计使其带宽宽（最高可达100MHz），抗电流变化率（di/dt）冲击，能完美捕捉高频瞬态信号，但需注意不支持直流测量。

二、核心参数匹配：量程、带宽与空间适配

1. 量程：留足裕量，兼顾精度

量程需覆盖支路最大预期电流（含峰值、浪涌），并预留20%-30%裕量。微安级精密测量选高灵敏度霍尔探头（如PKC7030H，分辨率1mA）；安培级（A）功率支路（如电源供电回路）可选PK-CWT系列（0.1A-1000A）或PKC7050双量程霍尔探头；大电流（＞100A）母线则适配PKC7150等大钳口型号。

2. 带宽：匹配信号频率，捕捉完整波形

探头带宽建议为信号最高频率的3-5倍；若测量脉冲信号，可按“上升时间Tr≈0.35/BW”估算。低频直流/工频（＜1kHz）选霍尔探头；高频脉冲（1kHz-100MHz）选宽频罗氏线圈（PK-CWT-100MHz）或高频霍尔探头（PKC7030H，120MHz）。

3. 空间适配：适配PCB密集走线

PCB板支路多为密集铜箔走线，需选钳口小、轻量化的探头：常规密集区域选钳口直径≤5mm的型号（如PKC7030H）；功率粗走线或母排可选钳口≥20mm的型号（如PKC7150），避免与周边元器件干涉。

三、安全与兼容性：不可忽视的细节

高压场景（＞600V PCB支路）：选隔离电压≥1000V、符合CAT II/CAT III安全等级的探头，操作时需佩戴绝缘手套。

系统匹配：确认探头为BNC接口，适配示波器1MΩ输入；有源探头需提前确认供电方式（示波器/USB/电池）。

脉冲耐受：测量浪涌、脉冲电流时，需核查探头“安培秒积（I·t）”，避免超额定能量导致损坏。

四、选型避坑核心要点

1. 不混用技术路线：罗氏线圈勿测直流，普通霍尔探头勿测超带宽高频信号；

2. 密集PCB优先小钳口，确保单根走线单独夹持，避免多线夹持导致磁场抵消；

3. 拒绝“量程越大越好”，小电流用大量程探头会丢失分辨率，影响测量精度。

综上，PCB板支路电流探头选型需围绕“电流类型→核心参数→空间安全”三层逻辑，优先选择适配PCB场景的专用型号（如普科PK系列），才能兼顾测量精度与操作便捷性。
